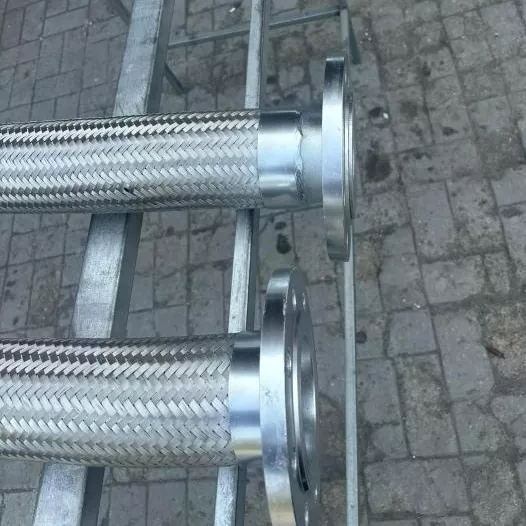

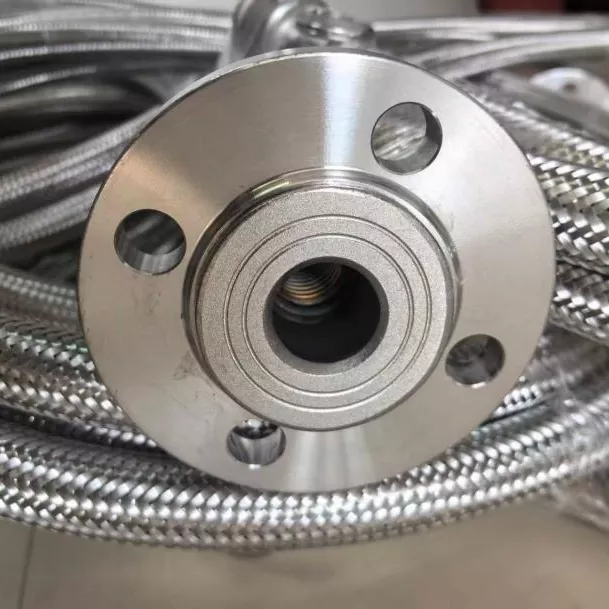

Valovita fleksibilna kovinska cev

Serija valovitih gibljivih kovinskih cevi JIDONGDA je zgrajena okoli tankostenskega meha iz nerjavečega jekla. Njegova edinstvena valovita struktura zagotavlja fleksibilnost v aksialni in bočni smeri, hkrati pa ohranja inherentne prednosti kovine: odpornost na visoke temperature, pritisk in korozijo. Poleg zgolj prenosa delovnega medija je ključna vrednost izdelka v njegovi zmožnosti kompenzacije toplotnega raztezanja, izolacije mehanskih vibracij in popravljanja neskladij pri namestitvi. Služi kot bistvena varnostna komponenta, ki omogoča fleksibilne povezave znotraj togih industrijskih cevnih sistemov in je zasnovana za neprekinjeno delovanje v težkih pogojih.

Značilnosti oblikovanja izdelka

JIDONGDA uporablja tehnologijo brezšivnega oblikovanja, ki zagotavlja strukturno stabilnost in vrhunsko tesnost. Sklop jedra je sestavljen iz štirih plasti z možnostmi ojačitve po meri:

1. Valoviti element

Izdelana iz ene same pločevine iz nerjavečega jekla (razred 304 ali 316L), to odpravlja tveganja, povezana z varjenimi šivi, in znatno povečuje fleksibilnost cevi in ​​združljivost z različnimi mediji.

2. Ojačitvena plast (kovinska pletenica)

Zunanji ovoj iz žične mreže (nerjaveče jeklo), ki učinkovito omejuje raztezek, porazdeli tlačne obremenitve in poveča splošno odpornost na pritisk.

3. Sistem končne povezave

Podpira različne vrste priključkov – s prirobnicami, z navojem, s stiskalnimi spoji in zvarjenimi spoji – kar omogoča integracijo v široko paleto cevnih sistemov.

4. Izbirna zaščitna plast

Za zahtevne pogoje delovanja (npr. morsko okolje, ravnanje z agresivnimi snovmi ali aplikacije pri visokih temperaturah) so na voljo posebne možnosti zaščitne ojačitve.

Ključna področja uporabe

Valovita fleksibilna kovinska cev se prilagaja različnim scenarijem industrijskih cevovodov ter ponuja visoko vsestranskost in praktičnost:

1. Sistemi za kompenzacijo vibracij v industrijskih cevovodih: absorbirajo toplotno raztezanje in krčenje, medtem ko dušijo vibracije opreme med delovanjem;

2. Petrokemična industrija: Primerno za transport jedkih medijev in zagotavljanje fleksibilnih povezav v procesnih cevovodih;

3. Sistemi za proizvodnjo električne energije: uporabljajo se za zmanjšanje in kompenzacijo vibracij v kotlih, toplotnih izmenjevalnikih in hladilnih obtočnih cevovodih;

4. Pomorski inženiring: izolira vibracije v ladijskih ceveh in je odporen proti koroziji zaradi slanega pršila v morskem okolju;

5. Visokotemperaturna metalurška oprema: Primerna za visokotemperaturne peči in cevne povezave, ki so izpostavljene izmenično visokim in nizkim temperaturam;

6. Gradnja sistemov HVAC: Zagotavlja prilagodljive povezave v sistemih HVAC, kar zmanjšuje vibracije in hrup cevi.

Primeri praktične uporabe

Primer 1: Projekt visokotemperaturnih procesnih cevi v obalni rafineriji nafte

Obalna rafinerija nafte se je zaradi dolgotrajnih temperaturnih nihanj soočala s težavami s pogostim toplotnim premikom in puščanjem prirobničnih povezav v cevovodih za visoko temperaturo nafte in plina. Projekt uporablja valovito gibljivo kovinsko cev iz nerjavečega jekla JIDONGDA 316L, ki učinkovito kompenzira toplotno deformacijo in je odporna na sulfidno korozijo. Sistem je neprekinjeno deloval pet let brez puščanja, s čimer se je znatno zmanjšala pogostost vzdrževalnih zaustavitev in povečala stabilnost proizvodne linije.

Primer 2: Projekt nadgradnje cevi za veliko kontejnersko ladjo

Hladilna cev glavnega motorja na čezoceanski ladji je utrpela pokanje sten in zmanjšano življenjsko dobo zaradi nenehnih vibracij. Da bi rešili to težavo, so bile nameščene po meri izdelane valovite cevi JIDONGDA z dvoslojnim pletenjem in protikorozijskim premazom za mornarje. Ta rešitev je učinkovito odpravila resonanco v cevovodih in zagotovila korozijsko odpornost proti pršenju morske soli, kar je podaljšalo življenjsko dobo cevi s treh na več kot deset let.

Ključne lastnosti izdelka

1. Zelo prilagodljiva valovita zasnova z odličnimi zmožnostmi aksialne in bočne deformacije, primerna za zahtevne pogoje namestitve;

2. Izjemna toplotna odpornost, ki lahko prenese ekstremne ciklične toplotne obremenitve;

3. Visoka odpornost proti koroziji, združljiva s transportom večine industrijskih medijev;

4. Učinkovito dušenje tresljajev in kompenzacija premika, zmanjšanje napetosti v cevnem sistemu;

5. Stabilna in trpežna konstrukcija, zasnovana za dolgotrajno neprekinjeno delovanje v industrijskih okoljih;

6. Zanesljivo tesnjenje priključka, kar bistveno zmanjša tveganje puščanja cevovoda.

Možnosti konfiguracije po meri

Prilagodljiv posebnim delovnim pogojem: konstrukcija iz nerjavečega jekla v celoti 316L, dvoslojno ojačano pletenje, antistatična zasnova, toplotnoizolacijski plašč, različni tipi povezav, protikorozijski premaz za pomorsko uporabo, različice za ultra visoke temperature (nad 600 °C) in vakuumsko ojačane zasnove.

Ključne prednosti izdelka

1. Popolnoma kovinska gibljiva povezava, ki ponuja bistveno večjo zanesljivost kot tradicionalne gumijaste cevi in ​​odpravlja težave, povezane s staranjem ali okvaro;

2. Integrirana kompenzacija premika in zmožnosti dušenja vibracij, prilagodljive zapletenim pogojem napeljave;

3. vzdrži ekstremne temperature in pritiske; primeren za široko paleto aplikacij;

4. je v skladu z glavnimi industrijskimi standardi in je univerzalno uporaben v različnih panogah;

5. Zasnova z visokim varnostnim faktorjem zagotavlja stabilno delovanje in nadzorovano tveganje;

6. Veliko se uporablja po vsem svetu v različnih scenarijih z dokazano uspešnostjo v industrijskih aplikacijah.

Pogosto zastavljena vprašanja

V1: Kako izberem med valovitimi gibkimi kovinskimi cevmi 304 in 316L? Kakšna je razlika?

Razred 316L vsebuje molibden, ki zagotavlja povečano odpornost na kloridne ione, kisline, alkalije in sulfide; zasnovan je posebej za zelo korozivna okolja, kot so morske/obalne nastavitve ali obrati za kemično predelavo. JIDONGDA lahko zagotovi natančna priporočila za izbiro materiala glede na specifično delovno okolje, temperaturo in pogoje delovanja.

V2: Ali lahko izdelek prenese visoke temperature in visok pritisk hkrati?

O: Da, zasnovan je tako, da deluje v sočasnih pogojih visoke temperature in visokega tlaka; vendar upoštevajte, da se dovoljeni delovni tlak materiala z dvigom temperature zmanjšuje. Zato je treba parametre delovanja prilagoditi (zmanjšati) v skladu s standardi, kadar se uporabljajo v okoljih z visoko temperaturo. Pri pogojih ultra visoke temperature (nad 600 °C) in visokega tlaka priporočamo uporabo specializirane različice JIDONGDA za ultra visoke temperature, da zagotovite dolgoročno varnost delovanja.

V3: Kakšna je življenjska doba izdelka in katere elemente je treba redno pregledovati?

O: Življenjska doba je odvisna od pogojev delovanja; Pri uporabi v standardnih ogrevalnih sistemih ima izdelek življenjsko dobo 10–15 let; pri cevovodih, povezanih z opremo, ki ustvarja visokofrekvenčne vibracije, pa se priporoča zamenjava vsakih 3–5 let in letni pregledi. Med načrtovanimi pregledi je treba posebno pozornost nameniti težavam, kot so obraba pletenic, deformacija telesa cevi, korozija na priključnih mestih in puščanje tekočine; v primeru odkritja kakršnih koli poškodb je potrebna takojšnja zamenjava.
