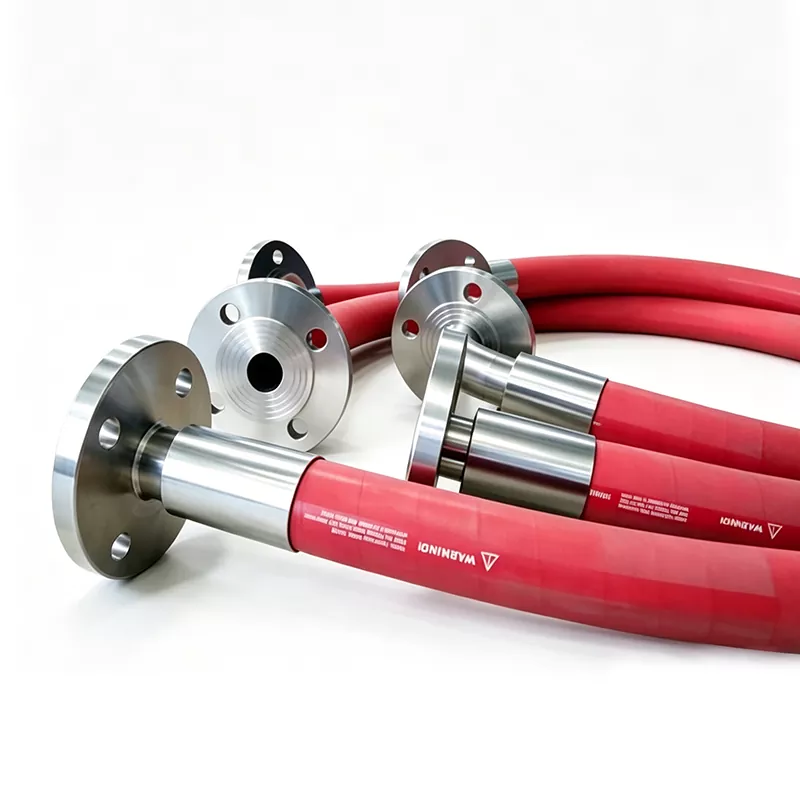

Parna gumijasta cev velikega premera

Gumijasta cev za paro velikega premera JIDONGDA je primerna za različne težke pogoje pare pri visokih temperaturah. Njegova notranja plast uporablja toplotno odporno sintetično gumo v kombinaciji z več plastmi kompozitne ojačitve iz visoko trdnih vlaken/jeklene žice, kar zagotavlja stabilno delovanje pri visoki temperaturi, visokem tlaku in ponavljajočih se termičnih šokih.

Na voljo je celoten nabor premerov cevi za izpolnjevanje različnih zahtev glede pretoka, zaradi česar je prilagodljiva alternativa togim kovinskim cevem pri začasnih povezavah, čiščenju opreme in scenarijih obvodov cevovodov.

Kot visokokakovosten dobavitelj s sedežem na Kitajskem so tovarne JIDONGDA dosegle proizvodni proces z zaprto zanko od zmesi gume do sestavljanja končnega izdelka, pri čemer strogo nadzorujejo kakovost na vsaki stopnji, da zagotovijo varnost in življenjsko dobo industrijskih strank tako doma kot na mednarodni ravni.

Uporabne panoge

1. Petrokemični sistemi za prenos pare in ogrevanje

2. Industrijska visokotemperaturna oprema za čiščenje s paro

3. Cevovodi za parno sterilizacijo in dezinfekcijo v živilskih tovarnah

4. Nosilni cevovodi za sušenje papirja

5. Vzdrževanje in čiščenje ladijske strojnice

6. Pomožni cevovodi v termoelektrarnah

7. Začasni obvozi za velike industrijske cevovode

Struktura izdelka in surovine

1. Notranja gumijasta plast: temperaturno odporen EPDM ali fluorokavčuk, brez izboklin ali razpok v dolgotrajno nasičenem parnem okolju

2. Ojačitvena plast: večplastna pletenica iz visoko trdnih vlaken; spiralna ojačitev iz jeklene žice je neobvezna za pogoje ultra visokega tlaka

3. Zunanja gumijasta plast: sintetična guma, odporna proti obrabi, ozonu in proti staranju, stabilna zmogljivost za dolgotrajno uporabo na prostem

4. Prirobnični spoji: ogljikovo jeklo/nerjavno jeklo izbirno, podprto prilagajanje, sklop s pritiskom zagotavlja močnejše tesnjenje

Tabela specifikacij modela

Testiranje delovanja in nadzor kakovosti

1. Preskus odpornosti na visoke temperature: Medij je nasičena para, uporabna temperatura 150 ℃ ~ 220 ℃; brez mehčanja, mehurčkov ali razslojevanja po 72 urah neprekinjenega delovanja

2. Preizkus tlačne odpornosti: delovni tlak 0,6–1,6 MPa, porušitveni tlak ≥ 3-kratnik delovnega tlaka; uporablja preskus udarca z izmeničnim vodnim pritiskom in paro.

3. Preizkus utrujenosti zaradi pulza: simulira toplotni šok pri zagonu in zaustavitvi pare, število ciklov ≥ 20.000-krat, uspešno prestal standard: brez razslojevanja, brez puščanja.

4. Popoln pregled preskusa zrakotesnosti: vsi prirobniški spoji so podvrženi 100-odstotnemu preskusu zrakotesnosti, tovarniški standard: nič puščanja pod nazivnim tlakom.

Primer za resnično industrijsko uporabo

Študija primera: Prenova cevovoda za parno sterilizacijo v obratu za predelavo hrane 2000 ton/dan. Velika tovarna mleka in mlečnih izdelkov v jugovzhodni Aziji je imela v svoji proizvodni liniji obstoječe toge kovinske cevi, ki se uporabljajo za parno sterilizacijo, kar je predstavljalo težave, kot so omejen pretok, težko razstavljanje in naknadno opremljanje ter visoki stroški gradnje.

Leta 2024 je tovarna od JIDONGDA kupila po meri izdelano parno cev velikega premera z delovnim tlakom 1,0 MPa, temperaturno odpornostjo 180 ℃ in večplastno strukturo, ojačano z vlakni. Učinki po enem letu neprekinjene uporabe so naslednji:

1. Zasnova velikega premera poveča pretok pare za 35 %, skrajša čas sterilizacije in poveča dnevno proizvodno zmogljivost;

2. Odlična fleksibilnost zmanjša modifikacijo cevovoda in čas gradnje za 60 % v primerjavi s kovinskimi cevmi;

3. Četrtletni inšpekcijski pregledi niso pokazali puščanja, izbočenja notranje gumijaste plasti in staranja ali poškodbe zunanje plasti;

4. Skupni stroški vzdrževanja cevovoda se zmanjšajo za 28 % letno.

Stranka je opravila tri zaporedne ponovne nakupe in ta izdelek priporočila svoji partnerski papirnici, s čimer je vzpostavila dolgoročno in stabilno dobavno partnerstvo.

Glavne prednosti izdelka

1. Odlična odpornost na visoke temperature: ostane strukturno nespremenjena, brez mehurčkov in se ne razsloji tudi po dolgotrajnem transportu visokotemperaturne pare.

2. Velik premer in visok pretok: na voljo v specifikacijah velikega premera v polni velikosti, primeren za težke industrijske transporte z visokim pretokom, kar izboljšuje učinkovitost sistema.

3. Prilagodljiv in enostaven za namestitev: ponuja boljšo zmogljivost upogibanja v primerjavi s togimi kovinskimi cevmi, kar zmanjšuje težave pri gradnji, stroške dela in čas gradnje.

4. Večslojna kompozitna ojačitev: Močna odpornost proti razpokam, primerna za nihanje tlaka in pogoje trenutnega udara pare.

5. Odpornost proti staranju in koroziji: Zunanja gumijasta plast je odporna na ozon in UV žarke, kar omogoča dolgoročno namestitev na prostem.

6. Popolna prilagoditev: Notranji premer, dolžina, nazivni tlak, material prirobnice in struktura spoja se lahko prilagodijo zahtevam projekta.

Specifikacije pakiranja in dostave

1. Embalaža: Pritrditev jeklenega okvirja + folija, odporna proti vlagi, polno zavijanje, ki preprečuje stiskanje in vlago med prevozom na dolge razdalje.

2. Prevoz: Na voljo so pomorski in letalski tovorni promet ter specializirana inženirska logistika.

3. Čas dostave: 7–25 delovnih dni, prilagojen glede na prilagojene specifikacije in količino naročila.

pogosta vprašanja

V1: Kakšna je razlika med notranjo gumo EPDM in notranjo gumo iz fluorokavčuka v ceveh za paro velikega premera?

A1: EPDM ponuja visoko stroškovno učinkovitost in je primeren za paro pod 200 ℃, ki se pogosto uporablja v prehrambeni, papirni in konvencionalni kemični industriji. Fluorkavčuk lahko dlje časa prenese ultravisoko temperaturno nasičeno paro 200–220 ℃ in je odporen na sledove korozije s kemično paro, zaradi česar je najprimernejša izbira za petrokemične in visokotemperaturne elektrarne. Oba materiala sta prestala standard našega tovarniškega 72-urnega preskusa staranja pri visoki temperaturi.

V2: Ali je mogoče to parno gumijasto cev velikega premera namestiti na prostem vse leto?

A2: Da. Zunanji sloj uporablja posebno gumijasto formulo, odporno na ozon in UV žarke, odporno na sonce, dež in atmosfersko staranje. Za dolgoročno zunanjo montažo priporočamo različico, ojačano s spiralo iz jeklene žice, da izboljšate tlačno odpornost in podaljšate življenjsko dobo.

V3: Kako lahko potrdimo razpočno varnost po meri izdelane parne cevi velikega premera s prirobnico?

A3: Vse cevi s prirobnico, izdelane po meri, so podvržene preskusu porušitve (najmanj 3-kratni delovni tlak) in vse so opravile preskus zrakotesnosti. Zagotovimo lahko celoten niz poročil o preskusih za visokotemperaturno staranje, pulzno utrujenost in hidrostatično preskušanje za sprejem projekta in varnostno arhiviranje.
