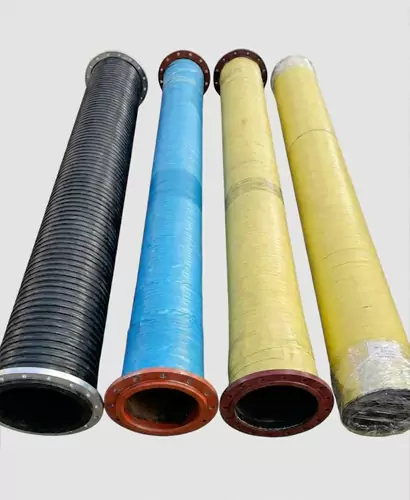

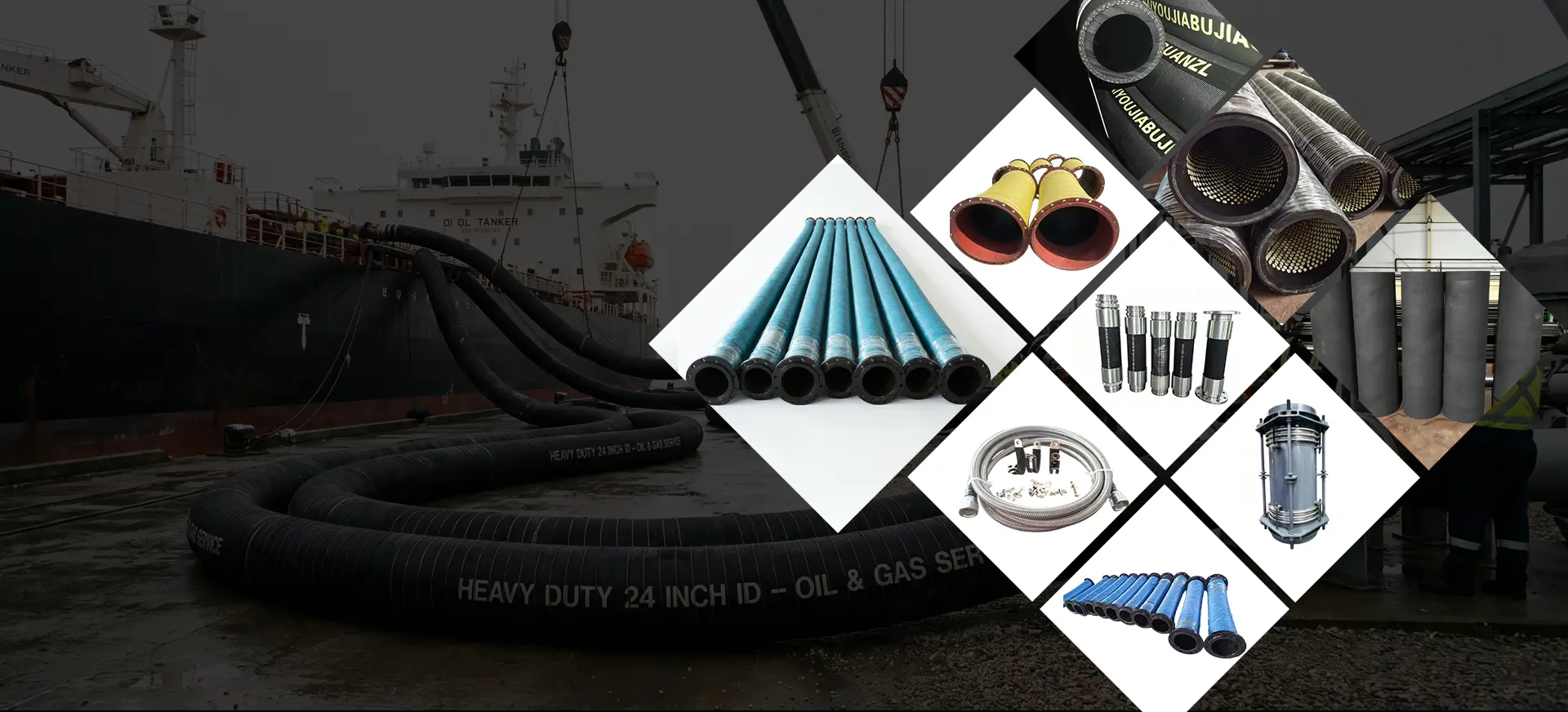

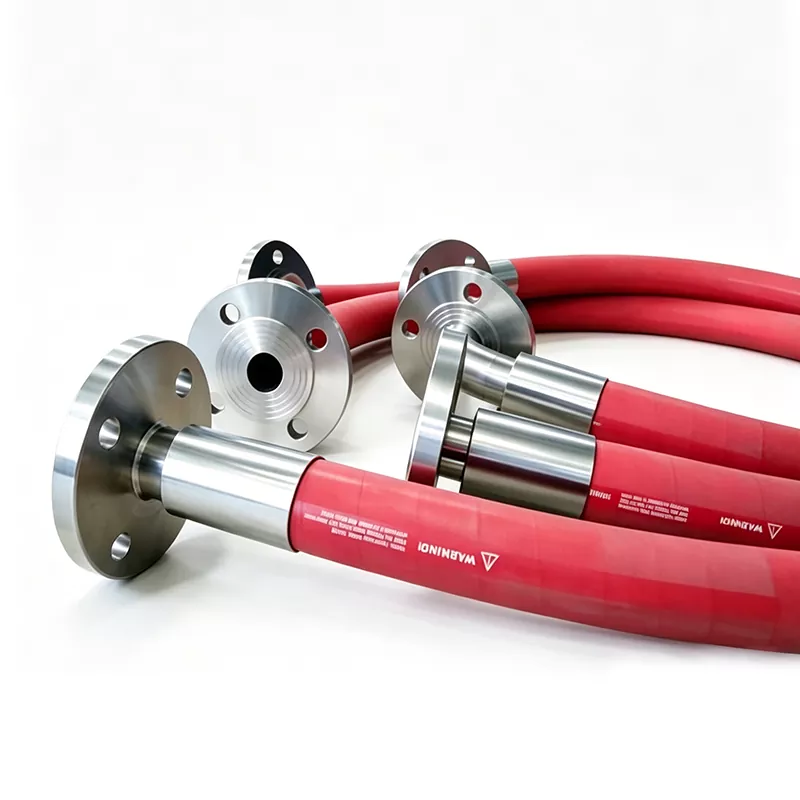

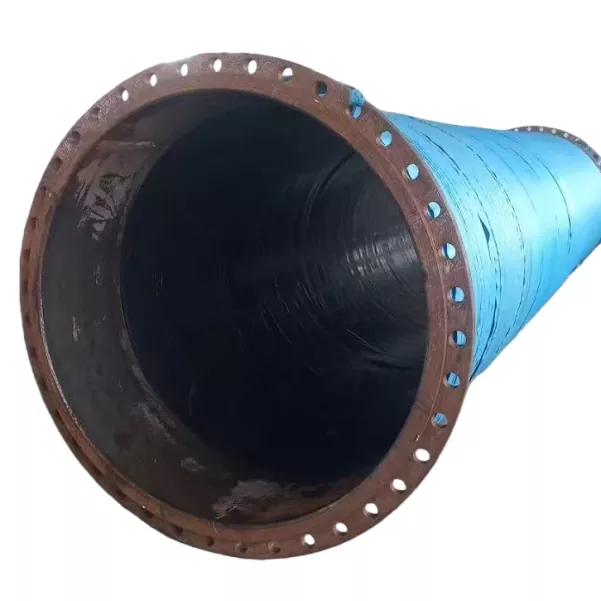

Gumijasta cev velikega premeraima ključno vlogo v panogah, kjer se ni mogoče pogajati o prenosu velikih količin tekočin. Pri JIDONGDA smo več kot dve desetletji posvetili izpopolnjevanju teh cevi za rudarstvo, gradbeništvo, kmetijstvo in pomorski sektor. Naš inženiring se osredotoča na vzdržljivost ekstremnih pritiskov, abrazivnih materialov in težkih vremenskih razmer, hkrati pa ohranja prožnost in dolgo življenjsko dobo.

Razumevanje tehničnih zahtev,JIDONGDArešitve za gumijaste cevi velikega premera vključujejo vrhunske naravne in sintetične gumene zmesi z naprednimi ojačitvenimi plastmi. Ta oblika zagotavlja odpornost proti koroziji, staranju in nenadnim skokom tlaka. Poudarjamo gladko notranjo oblogo, da zmanjšamo izgubo zaradi trenja, kar neposredno izboljša učinkovitost delovanja pri črpanju gnojevke, poglabljanju dna in izpustu vode.

Osnovni parametri

Natančnost v dimenzijah in sestavi materialov opredeljuje našo linijo izdelkov. Spodaj razčlenjujemo standardne specifikacije, ki usmerjajo izbiro za inženirje in vodje nabave. Upoštevajte, da je vsak parameter mogoče prilagoditi posebnim zahtevam projekta.

• Razpon notranjega premera:Od 4 palcev (102 mm) do 48 palcev (1219 mm), ki pokriva večino industrijskih potreb po sesanju in praznjenju.
• Stopnja tlaka:Delovni tlak od 0,3 MPa do 2,5 MPa, z varnostnimi faktorji porušitvenega tlaka, običajno nastavljenimi na 3:1 ali 4:1 glede na uporabo.
• Temperaturna odpornost:Standardne cevi vzdržijo -20 °C do 80 °C, medtem ko se toplotno odporne različice podaljšajo do 120 °C za prenos pare ali vročega olja.
• Material obloge:Možnosti vključujejo mešanico NR/SBR za splošno abrazijo, NBR za odpornost na olje in EPDM za kemično in vremensko odpornost.
• Ojačitveni sloji:Visoko natezna poliestrska tkanina, vijačnica iz jeklene žice ali več tekstilnih vložkov, vdelanih v gumijasto steno za strukturno celovitost.
• Lastnosti pokrova:Sintetični kavčuk, odporen proti obrabi, ozonu in UV-stabiliziran za zaščito pred degradacijo okolja.
• Razpoložljivost dolžine:Standardne dolžine 20 metrov ali 61 metrov, z rezi po meri in sklopi s prirobnicami, pripravljenimi v podjetju.
• Ocena vakuuma:Popolna vakuumska zmogljivost za sesalne aplikacije, zagotovljena s togo spiralno žico, integrirano v steno cevi.

Aplikacije v panogah

Vsestranskost izdelkov iz gumijastih cevi velikega premera JIDONGDA izhaja iz prilagodljivega inženiringa. Spodaj so primarni sektorji, kjer so te cevi nepogrešljive.

• Rudarstvo in predelava mineralov:Prevoz jalovine, gnojevke koncentrata in tehnološke vode na velike razdalje. Podloga, odporna proti obrabi, prenese ostre, težke delce brez hitre obrabe.

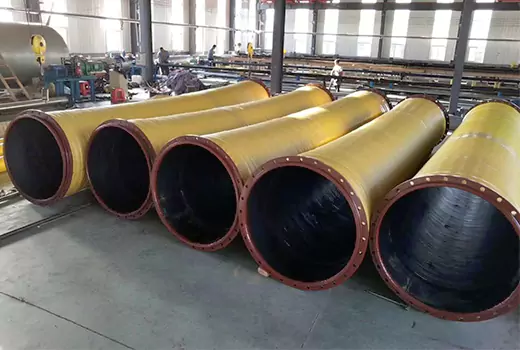

• Poglabljanje dna:Sesanje in izpust peska, proda in mulja iz rek, pristanišč in morskega dna. Fleksibilnost cevi se prilagaja stalnemu gibanju plovil za strganje in plavajočih cevovodov.
• Namakanje in odvodnjavanje v kmetijstvu:Obsežen prenos vode iz rezervoarjev na polja ter črpanje protipoplavnih voda. Lahka zasnova cevi glede na velikost izvrtine poenostavi namestitev in dvig.
• Odvodnjavanje gradbišča:Odstranjevanje podtalnice ali meteorne vode iz izkopov, temeljev in predorov. Stopnja polnega vakuuma zagotavlja dosledno sesanje tudi pri visokih zahtevah po dvigu.

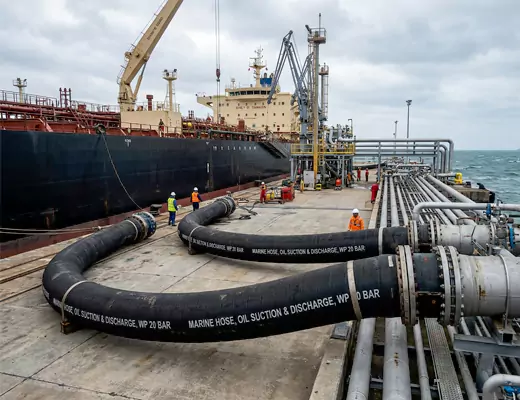

• Pomorstvo in morje:Prenos balastne vode, črpanje drenaže in odziv na razlitje nafte. Posebni pokrovi, ki so odporni na olje in ognjevarni, izpolnjujejo stroge predpise o pomorski varnosti.
• Ravnanje z industrijskimi tekočimi odpadki:Ravnanje z jedkimi odpadnimi vodami in kemičnimi stranskimi produkti v čistilnih napravah. EPDM obloge zagotavljajo odlično odpornost na širok razpon pH vrednosti.
• Proizvodnja električne energije:Dovod in odvod hladilne vode za termoelektrarne. Cevi prenesejo stalen pretok vode in zmerne temperature brez vodnega kamna ali degradacije.

Prednosti izbire JIDONGDA kot vašega dobavitelja cevi

Izbira dobavitelja za gumijasto cev velikega premera vključuje oceno več kot le izdelka samega. JIDONGDA združuje storitve, testiranje in logistiko za zagotavljanje popolne zanesljivosti.

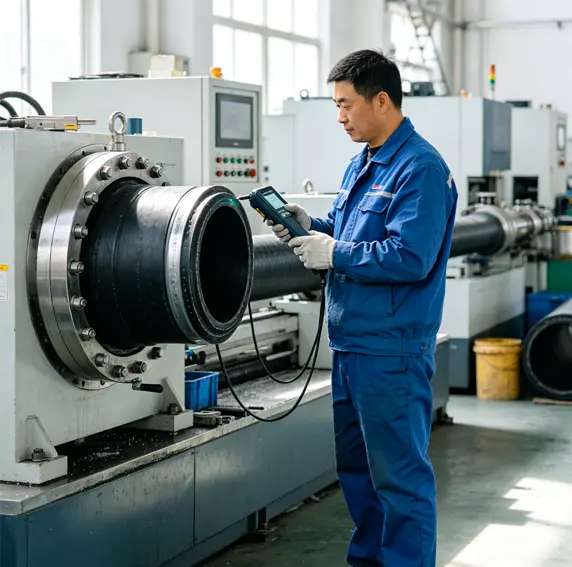

• Tovarniški neposredni nadzor kakovosti:Naš interni laboratorij dnevno izvaja teste z reometrom, analizo natezne trdnosti in preskuse odpornosti proti obrabi. Stranke ob vsaki pošiljki prejmejo podrobna potrdila o preizkusu.
• Inženirska podpora po meri:Napotimo inženirje, da ocenijo pogoje na kraju samem, priporočijo optimalne konfiguracije cevi in ​​oblikujejo posebne končne povezave, ki zmanjšajo kompleksnost namestitve.
• Globalno logistično strokovno znanje:Cevi so zapakirane v zaščitne ovoje in odpremljene z razsutim ali kontejnerskim načinom v katero koli večje pristanišče po svetu. Naša dokumentacijska ekipa zagotavlja nemoteno carinjenje.
• Konkurenčni skupni stroški lastništva:Podaljšani servisni intervali in nizke zahteve po vzdrževanju odtehtajo začetno naložbo. Številne stranke poročajo o tri do petkrat daljši življenjski dobi v primerjavi z generičnimi alternativami.
• Hiter razvoj prototipa:Za edinstvene projekte lahko izdelamo vzorčne cevi v 15 dneh, kar omogoča testiranje na terenu, preden se začne proizvodnja v polnem obsegu.

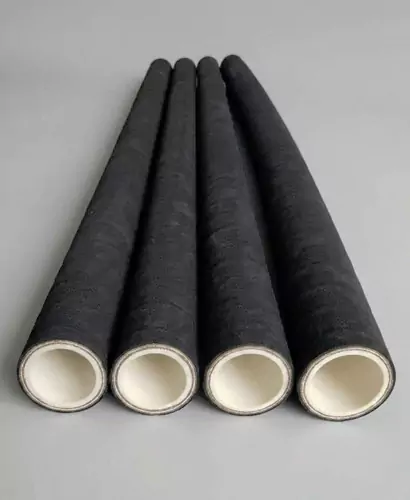

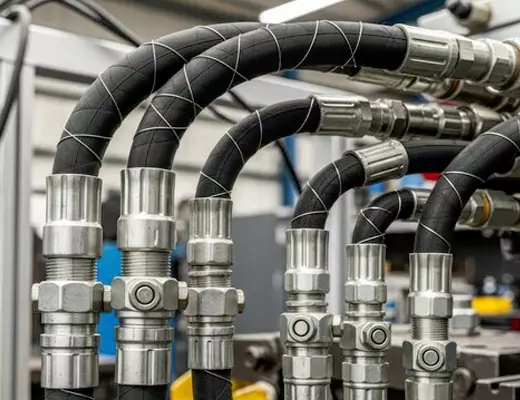

Visokotlačna gumijasta cevje kritična komponenta v neštetih industrijskih, hidravličnih in pnevmatskih sistemih. Zaradi njegove zmožnosti prenašanja tekočin, plinov in abrazivnih materialov pod ekstremnimi pritiski ob ohranjanju prožnosti je nepogrešljiv. Razumevanje konstrukcijskih parametrov, materialne sestave in tehnologij ojačitve za temi cevmi je bistvenega pomena za izbiro pravega izdelka in zagotavljanje varnosti delovanja.

Konstrukcija jedra

Vsaka visokotlačna gumijasta cev je zgrajena okoli trislojne strukture, zasnovane za vzdržljivost in zanesljivost pod obremenitvami. Notranja cev, ojačitvena plast in zunanji pokrov delujejo skupaj, da prenesejo intenzivne delovne pritiske, se upirajo kemični razgradnji in vzdržijo obrabo iz okolja.

• Zračnica:Formulirano iz sintetičnih kavčukovih zmesi, kot so NBR (nitril), EPDM, SBR ali neopren. Izbira je odvisna od tekočine, ki se prenaša. NBR je odporen na olje in gorivo, medtem ko EPDM prenaša vodo in paro pri visoki temperaturi. JIDONGDA uporablja spojine po meri, da doseže optimalno združljivost s hidravličnimi olji, tekočinami na vodni osnovi in ​​agresivnimi kemikalijami.
• Ojačitveni sloj:To je srce zmogljivosti za prenašanje pritiska. V gumo je vdelanih več plasti visokonatezne jeklene žične pletenice ali spiralno navite jeklene žice. Nekateri modeli uporabljajo tekstilne pletenice za zmeren pritisk. Pri zahtevah pri ekstremno visokem tlaku so običajne štiri ali šest plasti spiralne žične ojačitve. Cevi JIDONGDA imajo natančno nadzorovane kote pletenja in napetosti žice za čim večjo moč porušitve, hkrati pa ohranjajo prožnost.
• Zunanji pokrov:Zagotavlja odpornost proti obrabi, ozonu, vremenskim vplivom in olju. Običajno izdelani iz neoprena ali sintetičnega kavčuka z dodatnimi površinskimi obdelavami. Pokrovi JIDONGDA so oblikovani z gladkim ali zavitim zaključkom, posebni pokrovi, odobreni s strani MSHA, pa so na voljo za aplikacije v rudarstvu.

Pogosto zastavljena vprašanja

Katere varnostne dejavnike moram upoštevati pri izbiri visokotlačne gumijaste cevi?

Industrijski standard je varnostni faktor 4:1 med porušitvenim tlakom in največjim delovnim tlakom. Vendar dinamične aplikacije s skoki tlaka ali impulznimi cikli pogosto zahtevajo višji faktor, na primer 5:1 ali 6:1.JIDONGDAinženirska ekipa lahko pomaga izračunati pravo varnostno rezervo na podlagi valovanja črpalke, pospeška in profila tlaka sistema. Nikoli ne prekoračite delovnega tlaka, ki ga je objavil proizvajalec, in vedno razmislite o znižanju temperature.

Kako temperatura vpliva na delovanje gumijaste cevi?

Ko se temperatura dvigne, se gumene zmesi zmehčajo in moč ojačitve se lahko zmanjša. Na primer, cev NBR z nazivnim tlakom 4.000 psi pri 100 °C lahko vzdrži samo 3.200 psi pri 120 °C. JIDONGDA ponuja krivulje znižanja moči v svojih tehničnih katalogih. Za neprekinjeno uporabo pri visokih temperaturah nad 120 °C upoštevajte cevi z notranjimi cevmi HNBR ali EPDM in ustrezno izolacijo. Nizke temperature lahko naredijo gumo krhko; s cevjo z nazivno temperaturo -40 °F je treba še vedno ravnati previdno blizu te meje.

Katerim standardom ustrezajo gumijaste cevi JIDONGDA?

Cevi JIDONGDA so izdelane tako, da ustrezajo ali presegajo serijo SAE 100R, EN 853, EN 856, ISO 1436, ISO 3862 in DIN 20022/20023. Številne cevi imajo tudi odobritve MSHA za rudarjenje. Na zahtevo so na voljo popolni certifikati in poročila o preskusih serije.

Kako pravilno izmerim dolžino sklopa visokotlačne gumijaste cevi?

Izmerite od tesnilne površine do tesnilne površine vzdolž središčnice cevi, vključno s konci priključkov. Omogočite zavoje in toplotno raztezanje. JIDONGDA ponuja vodnik za merjenje in lahko izdela sestave po meri na kraju samem. Uporaba pravilne dolžine preprečuje nepotrebno obremenitev fitingov in podaljša življenjsko dobo.

Kaj povzroča okvaro gumijaste cevi in ​​kako lahko to preprečim?

Pogosti načini okvare vključujejo: notranjo erozijo cevi zaradi visoke hitrosti tekočine (prekoračitev priporočenega pretoka), utrujenost ojačitve zaradi čezmernih tlačnih sunkov, zunanjo obrabo zaradi drgnjenja ob druge cevi ali dele stroja in kemično nezdružljivost, ki povzroči nabrekanje ali utrjevanje. Preprečite okvare z uporabo delovnega lista JIDONGDA za prilagajanje cevi tekočini in tlaku, namestitvijo zaščitnih rokavov ali ščitnikov cevi na težkih območjih in izvajanjem režima rednih pregledov.

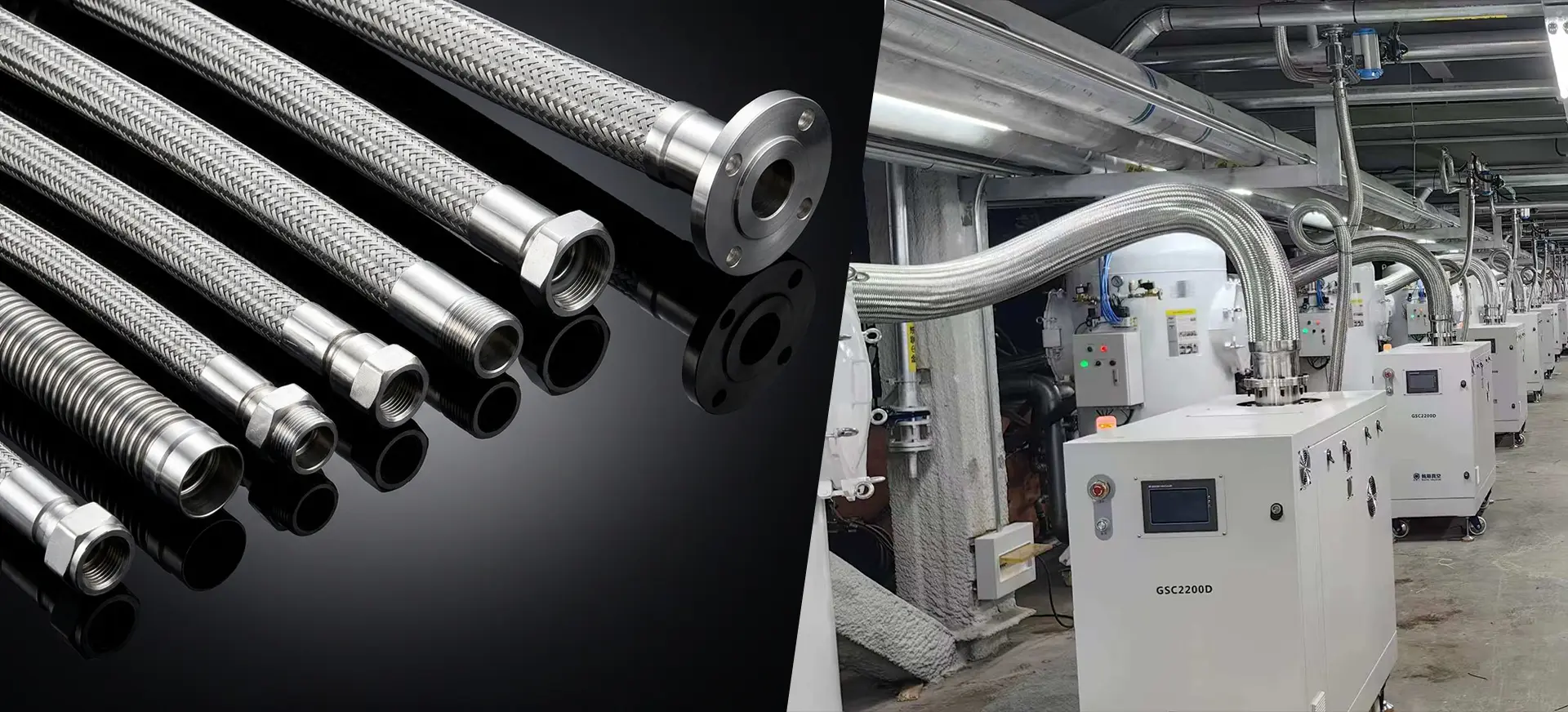

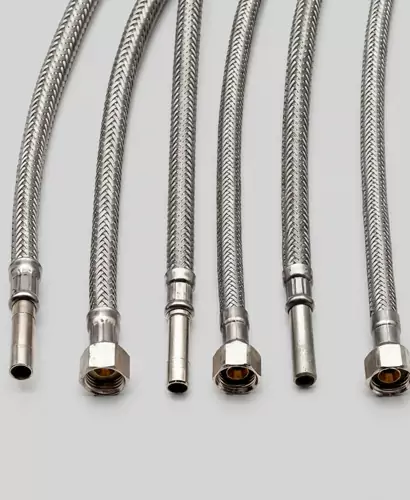

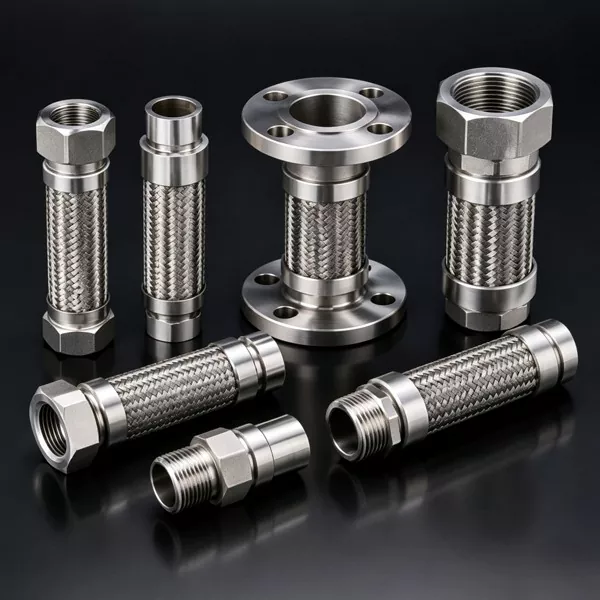

TheKovinska cevsluži kot temeljna komponenta v neštetih industrijskih, komercialnih in stanovanjskih sistemih za prenos tekočin. Ti fleksibilni vodi, zasnovani tako, da absorbirajo vibracije, kompenzirajo toplotno raztezanje in popravijo neporavnanost, zagotavljajo varno in zanesljivo delovanje v zahtevnih pogojih.JIDONGDAje napredoval pri načrtovanju in proizvodnji sklopov kovinskih cevi s strogim izborom materialov, natančnimi postopki valovanja in temeljito integracijo končnih priključkov.

Ključni parametri in konfiguracije izdelka

• Nazivni premer (DN): Razpon od DN6 (1/4 palca) do DN300 (12 palcev) in več za velike industrijske cevovode.
• Delovni tlak (PW): Običajno od polnega vakuuma do 350 barov, odvisno od premera, števila plasti pletenice in debeline valov.
• Razpočni tlak (PB): Zasnovano z varnostnim faktorjem 4:1 glede na delovni tlak za standardne sklope.
• Temperaturno območje: Standardni sklopi iz nerjavečega jekla delujejo od -200°C do +600°C; visokotemperaturne zlitine to podaljšajo na 800 °C ali več.
• Polmer upogiba: Minimalni statični in dinamični radiji upogiba so določeni na premer, da se prepreči preobremenitev.
• Prilagodljivost in dolžina giba: Določeno z aksialnim stiskanjem, raztezkom, zmogljivostjo stranskega odmika in kotnim premikanjem.
• Končni priključki: s prirobnicami, navoji, z varjenimi konci, sanitarni, camlock ali modeli po meri.

Pogosto zastavljena vprašanja

Kakšna je razlika med obročasto in spiralno valovito kovinsko cevjo in katero priporoča JIDONGDA?

Obročasta valovita cev je sestavljena iz serije enotnih, vzporednih obročev, ki nudijo vrhunsko fleksibilnost, manjši radij upogiba in večjo tlačno zmogljivost zaradi učinkovitejše ojačitve pletenice. Vijačna valovita cev ima neprekinjen spiralni profil, ki na splošno zagotavlja nižjo prožnost in nazivne tlake, vendar včasih nižje stroške za nekritične statične aplikacije. JIDONGDA izdeluje predvsem obročasto valovito cev, ker zagotavlja boljšo splošno učinkovitost, daljšo življenjsko dobo ob utrujenosti in združljivost s pogoji polnega vakuuma. Za aplikacije, ki ne zahtevajo velike prilagodljivosti, se lahko na zahtevo dobavi spiralne različice po skrbnem inženirskem pregledu.

Kako določim pravilno dolžino sklopa kovinske cevi za blaženje vibracij?

Za blaženje vibracij mora biti sklop dovolj dolg, da vsiljeno gibanje ne prisili cevi, da se upogne pod njen dinamični minimalni polmer krivine. Živa dolžina – del cevi brez omejitev na končnem priključku – mora biti vsaj 10-krat večji od nazivnega premera za preproste bočne vibracije in daljša, če sta amplituda in frekvenca vibracij visoki. Inženirji aplikacij JIDONGDA lahko izvedejo analizo gibanja z uporabo vaših podatkov o premikih, da priporočijo natančno zahtevano prosto dolžino in preprečijo prezgodnjo odpoved zaradi utrujenosti.

Ali je mogoče kovinsko cev uporabljati pod popolnim vakuumom, ne da bi se zrušila?

Da, obročaste valovite cevi JIDONGDA s polno pokritostjo pletenice so ocenjene za popolno vakuumsko storitev. Valoviti profil je posebej zasnovan tako, da zunanja pletenica preprečuje zvijanje ali upogibanje, ko notranji tlak pade pod atmosferski tlak. Za kritične aplikacije z visokim vakuumom pri povišani temperaturi je treba sistem pregledati, da se potrdi, ali material ohranja zadostno trdnost. V takih primerih se lahko vgradi obloga, da se zagotovi strukturna stabilnost.

Kaj povzroča obrabo kitke in kako jo lahko preprečimo?

Obraba pletenice je pretežno posledica drgnjenja ob sosednje strukture, drgnjenja zaradi pretiranega gibanja ali razjedanja med pletenico in valovitim jedrom. Stik med pletenicami med cikličnim gibanjem lahko povzroči tudi lokalizirano obrabo. Preventivni ukrepi vključujejo namestitev cevi z zadostnim odmikom, uporabo zaščitnih zunanjih pokrovov, kot so zaklepni oklepi ali silikonski plašči, in izogibanje postavitvam namestitve, ki povzročajo stik pletenice s pletenico ali pletenice s strukturo. JIDONGDA lahko tovarniško namesti zaščitne rokave, ki bistveno podaljšajo življenjsko dobo sestava v abrazivnih okoljih.

Kako se sklopi JIDONGDA testirajo pred odpremo?

Vsak sklop je podvržen preskusu hidrostatičnega tlaka pri 1,5-kratnem nazivnem delovnem tlaku, s časom zadrževanja v skladu z mednarodnimi standardi. Za plinski servis se izvede pnevmatski test v kontroliranih pogojih. Na zahtevo je na voljo dodatno nedestruktivno testiranje, kot je penetrantni pregled zvarov z barvilom, pozitivna identifikacija materiala (PMI) in odkrivanje puščanja helija. Preizkušanje porušitve na vzorčnih sklopih iz vsake proizvodne serije se redno izvaja, da se potrdijo konstrukcijske meje. Certifikati o skladnosti in poročila o preskusih so standardna dokumentacija.

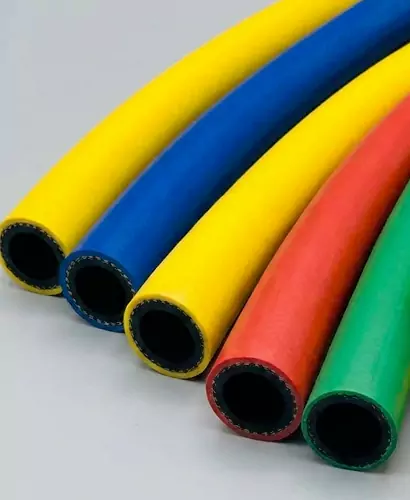

TheNekovinska cevje temeljni sestavni del sodobnega ravnanja s tekočinami, prenosa kemikalij, pnevmatskega transporta in vakuumskih sistemov. Nekovinska cev, izdelana iz naprednih polimerov, elastomerov in ojačanih kompozitov, premaga številne omejitve togih kovinskih cevi in ​​gibljivih kovinskih cevi, kot so korozija, razpoke zaradi utrujenosti in prevelika teža. JIDONGDA je v dveh desetletjih izpopolnjevala zasnovo in proizvodnjo nekovinskih cevi ter zagotavljala izdelke, ki združujejo visoko fleksibilnost, izjemno kemično odpornost in dolgo življenjsko dobo.

Temeljne prednosti

• Vrhunska odpornost proti koroziji:Termoplastične in elastomerne obloge so same po sebi odporne na kisline, alkalije, topila in slane raztopine, ki hitro razgradijo nerjavno jeklo in pocinkano jeklo.
• Lahka konstrukcija:Nekovinski sklopi cevi pogosto tehtajo 60–70 % manj kot enakovredne kovinske cevi, kar zmanjšuje strukturno obremenitev in omogoča hitrejše ročno rokovanje na mestu.
• Dušenje utrujenosti in vibracij:Polimerne strukture absorbirajo pulzacije, vodni udar in mehanske vibracije, kar preprečuje prezgodnjo odpoved na priključnih mestih.
• Električna izolacija:Številni nekovinski materiali zagotavljajo visoko dielektrično trdnost, zaradi česar so idealni za uporabo v bližini transformatorjev, železniške vlečne opreme in eksplozivnih atmosfer.
• Večji radij upogiba:Kompozitne nekovinske zasnove cevi omogočajo upogibanje brez zvijanja, kar poenostavlja namestitev v zaprtih prostorih.
• Možnosti higienske in gladke izvrtine:Cevi iz PTFE, silikona in PVC-ja za živila ponujajo izjemno gladke notranje površine, ki preprečujejo rast bakterij, izpolnjujejo zahteve FDA in EU 1935/2004 ter olajšajo čiščenje CIP/SIP.

Aplikacija

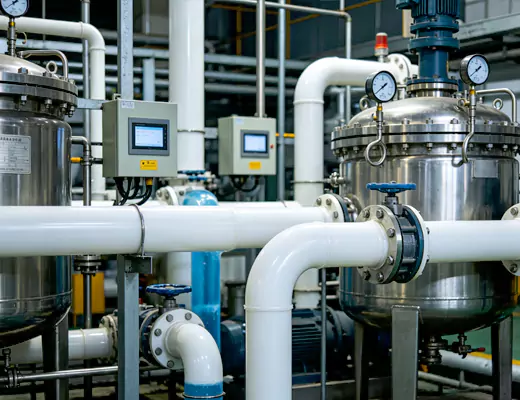

• Doziranje kemikalij in prenos:Cevi iz PTFE in NBR varno prenašajo koncentrirane kisline (HCl, H₂SO₄), kavstično sodo, topila in farmacevtske intermediate brez izpiranja ali razgradnje. Integrirane ozemljitvene žice v antistatičnem dizajnu preprečujejo kopičenje naboja v eksplozivnih atmosferah (območje ATEX 1/2).
• Hrana in pijača:Silikonske in poliuretanske nekovinske cevi izpolnjujejo predpise FDA in EU za stik z živili. Obdelujejo mlečne izdelke, pivo, vino, jedilna olja in visoko čisto vodo brez prenosa madežev. Zasnove z gladkimi izvrtinami omogočajo higienske povezave in zmanjšujejo zadrževanje izdelkov.
• Visokotemperaturna para in vroče olje:Posebno sestavljene EPDM in silikonske cevi prenesejo nasičeno paro do 165 °C in prenos vročega olja, kar zmanjšuje zahteve glede izolacije v primerjavi s kovinskimi cevmi.
• Kmetijstvo in namakanje:PVC in kompozitne nekovinske cevi so UV-stabilizirane in odporne na alge ter dovajajo vodo in tekoča gnojila preko velikih vrtišč in kapalnih sistemov. Njihova lahka narava omogoča hitro sezonsko namestitev in iskanje.
• Pnevmatski in vakuumski transport:Cevi iz ojačanega poliuretana in UHMWPE delujejo z abrazivnimi zrnci, plastičnimi peleti, žagovino in prahom. Antistatične različice varno razpršijo kopičenje statične elektrike med hitrim pretokom materiala.
• Pomorstvo in morje:Nekovinski cevni sklopi z EPDM ali neoprenskim pokrovom so odporni na razpršene soli, UV žarke in brizganje olja ter služijo kot napeljave za pitno vodo, izpust sive vode in priključki za hladilno tekočino v strojnici na ladjah in ploščadih.
• Laboratorij in Biofarma:Cevi iz izjemno čistega PTFE in s platino utrjenega silikona so bistvenega pomena za WFI zanke, kromatografijo, prenos medijev in sklope za enkratno uporabo v bioprocesiranju, kjer je treba čim bolj zmanjšati količino izločljivih in ekstrahiranih snovi.

Nadzor kakovosti in proizvodnja po meri podjetja JIDONGDA

Vsaka nekovinska cev, ki zapuščaTovarna JIDONGDAje rezultat strogih procesnih kontrol, od reološke analize vhodnih surovin do porušitvenega testiranja končne montaže. Naše zmogljivosti preskusne naprave vključujejo testiranje hidrostatičnega tlaka do 400 barov, testiranje zrušitve v vakuumu, preverjanje električne kontinuitete (za antistatične razrede) in komore za pospešeno staranje UV/ozon. JIDONGDA ima certifikata ISO 9001:2015 in ISO 14001, naše okolje čistih prostorov (razred 100.000) pa je namenjeno proizvodnji silikonskih in PTFE cevi za stranke Biopharma. Ponujamo hitro izdelavo prototipov za dimenzije cevi po meri, posebne barvne pokrove, hibridne materiale in večlaminatne konstrukcije, ki jih ne more pokriti noben standardni katalog. Zaradi kratkih dobavnih rokov in tehnične podpore naših aplikacijskih inženirjev je JIDONGDA zaupanja vreden partner tako za globalne distributerje kot proizvajalce originalne opreme.

Za projekte, ki zahtevajo obsežno dokumentacijo, podporo za 3D napeljavo cevi ali testiranje vzorcev proti agresivnim medijem, vas JIDONGDA vabi, da se obrnete na našo inženirsko ekipo z vašo tehnično specifikacijo. Naši strokovnjaki za materiale vam bodo priporočili optimalno konfiguracijo nekovinske cevi in ​​zagotovili popoln testni protokol ter analizo življenjskega cikla, kar vam bo pomagalo doseči zanesljivost delovanja brez pretiranega določanja dragih eksotičnih zlitin.
