Kitajski profesionalni proizvajalec kovinskih cevi

TheKovinska cevsluži kot temeljna komponenta v neštetih industrijskih, komercialnih in stanovanjskih sistemih za prenos tekočin. Ti fleksibilni vodi, zasnovani tako, da absorbirajo vibracije, kompenzirajo toplotno raztezanje in popravijo neporavnanost, zagotavljajo varno in zanesljivo delovanje v zahtevnih pogojih.JIDONGDAje napredoval pri načrtovanju in proizvodnji sklopov kovinskih cevi s strogim izborom materialov, natančnimi postopki valovanja in temeljito integracijo končnih priključkov.

Ključni parametri in konfiguracije izdelka

• Nazivni premer (DN): Razpon od DN6 (1/4 palca) do DN300 (12 palcev) in več za velike industrijske cevovode.
• Delovni tlak (PW): Običajno od polnega vakuuma do 350 barov, odvisno od premera, števila plasti pletenice in debeline valov.
• Razpočni tlak (PB): Zasnovano z varnostnim faktorjem 4:1 glede na delovni tlak za standardne sklope.
• Temperaturno območje: Standardni sklopi iz nerjavečega jekla delujejo od -200°C do +600°C; visokotemperaturne zlitine to podaljšajo na 800 °C ali več.
• Polmer upogiba: Minimalni statični in dinamični radiji upogiba so določeni na premer, da se prepreči preobremenitev.
• Prilagodljivost in dolžina giba: Določeno z aksialnim stiskanjem, raztezkom, zmogljivostjo stranskega odmika in kotnim premikanjem.

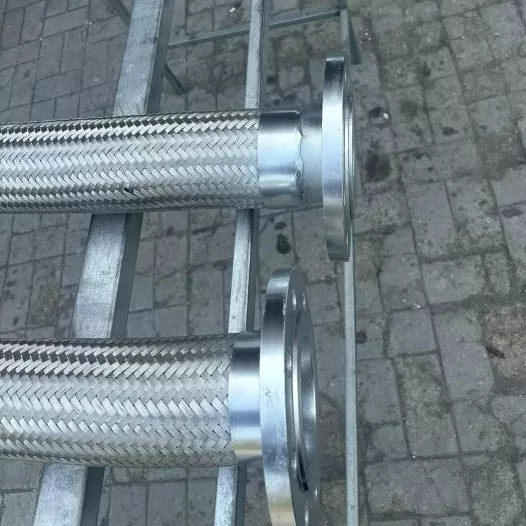

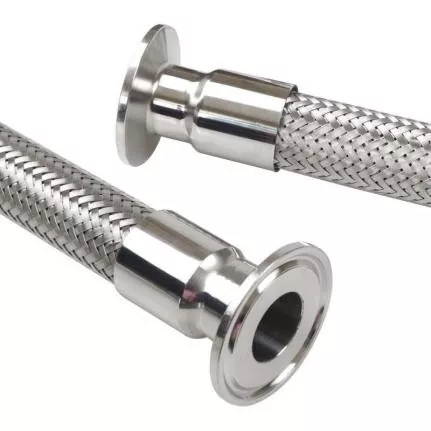

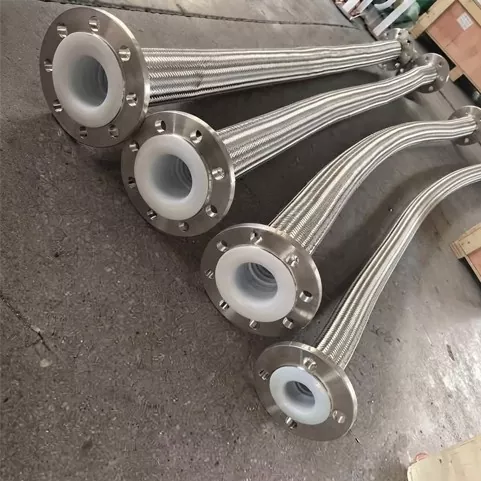

• Končni priključki: s prirobnicami, navoji, z varjenimi konci, sanitarni, camlock ali modeli po meri.

Pogosto zastavljena vprašanja

Kakšna je razlika med obročasto in spiralno valovito kovinsko cevjo in katero priporoča JIDONGDA?

Obročasta valovita cev je sestavljena iz serije enotnih, vzporednih obročev, ki nudijo vrhunsko fleksibilnost, manjši radij upogiba in večjo tlačno zmogljivost zaradi učinkovitejše ojačitve pletenice. Vijačna valovita cev ima neprekinjen spiralni profil, ki na splošno zagotavlja nižjo prožnost in nazivne tlake, vendar včasih nižje stroške za nekritične statične aplikacije. JIDONGDA izdeluje predvsem obročasto valovito cev, ker zagotavlja boljšo splošno učinkovitost, daljšo življenjsko dobo ob utrujenosti in združljivost s pogoji polnega vakuuma. Za aplikacije, ki ne zahtevajo velike prilagodljivosti, se lahko na zahtevo dobavi spiralne različice po skrbnem inženirskem pregledu.

Kako določim pravilno dolžino sklopa kovinske cevi za blaženje vibracij?

Za blaženje vibracij mora biti sklop dovolj dolg, da vsiljeno gibanje ne prisili cevi, da se upogne pod njen dinamični minimalni polmer krivine. Živa dolžina – del cevi brez omejitev na končnem priključku – mora biti vsaj 10-krat večji od nazivnega premera za preproste bočne vibracije in daljša, če sta amplituda in frekvenca vibracij visoki. Inženirji aplikacij JIDONGDA lahko izvedejo analizo gibanja z uporabo vaših podatkov o premikih, da priporočijo natančno zahtevano prosto dolžino in preprečijo prezgodnjo odpoved zaradi utrujenosti.

Ali je mogoče kovinsko cev uporabljati pod popolnim vakuumom, ne da bi se zrušila?

Da, obročaste valovite cevi JIDONGDA s polno pokritostjo pletenice so ocenjene za popolno vakuumsko storitev. Valoviti profil je posebej zasnovan tako, da zunanja pletenica preprečuje zvijanje ali upogibanje, ko notranji tlak pade pod atmosferski tlak. Za kritične aplikacije z visokim vakuumom pri povišani temperaturi je treba sistem pregledati, da se potrdi, ali material ohranja zadostno trdnost. V takih primerih se lahko vgradi obloga, da se zagotovi strukturna stabilnost.

Kaj povzroča obrabo kitke in kako jo lahko preprečimo?

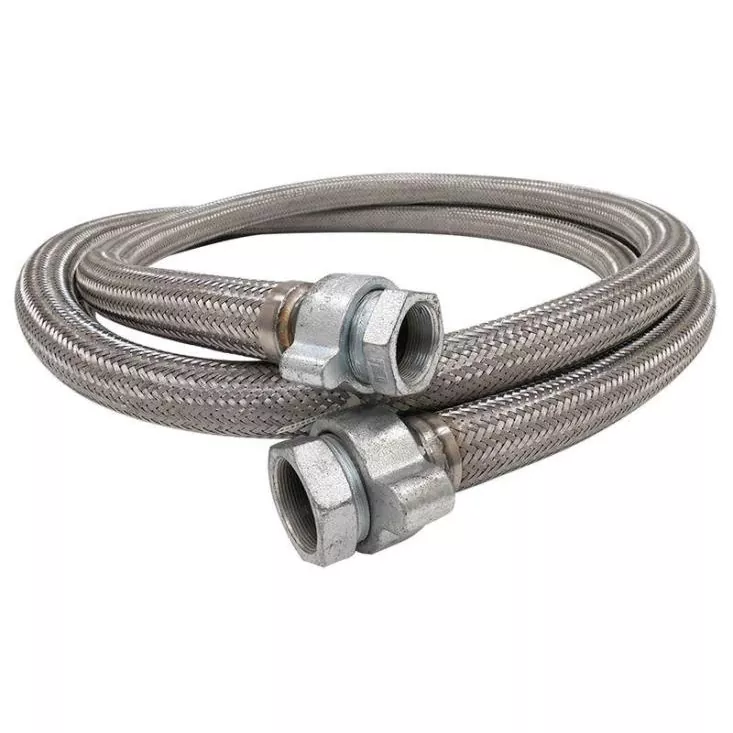

Obraba pletenice je pretežno posledica drgnjenja ob sosednje strukture, drgnjenja zaradi pretiranega gibanja ali razjedanja med pletenico in valovitim jedrom. Stik med pletenicami med cikličnim gibanjem lahko povzroči tudi lokalizirano obrabo. Preventivni ukrepi vključujejo namestitev cevi z zadostnim odmikom, uporabo zaščitnih zunanjih pokrovov, kot so zaklepni oklepi ali silikonski plašči, in izogibanje postavitvam namestitve, ki povzročajo stik pletenice s pletenico ali pletenice s strukturo. JIDONGDA lahko tovarniško namesti zaščitne rokave, ki bistveno podaljšajo življenjsko dobo sestava v abrazivnih okoljih.

Kako se sklopi JIDONGDA testirajo pred odpremo?

Vsak sklop je podvržen preskusu hidrostatičnega tlaka pri 1,5-kratnem nazivnem delovnem tlaku, s časom zadrževanja v skladu z mednarodnimi standardi. Za plinski servis se izvede pnevmatski test v kontroliranih pogojih. Na zahtevo je na voljo dodatno nedestruktivno testiranje, kot je penetrantni pregled zvarov z barvilom, pozitivna identifikacija materiala (PMI) in odkrivanje puščanja helija. Preizkušanje porušitve na vzorčnih sklopih iz vsake proizvodne serije se redno izvaja, da se potrdijo konstrukcijske meje. Certifikati o skladnosti in poročila o preskusih so standardna dokumentacija.
