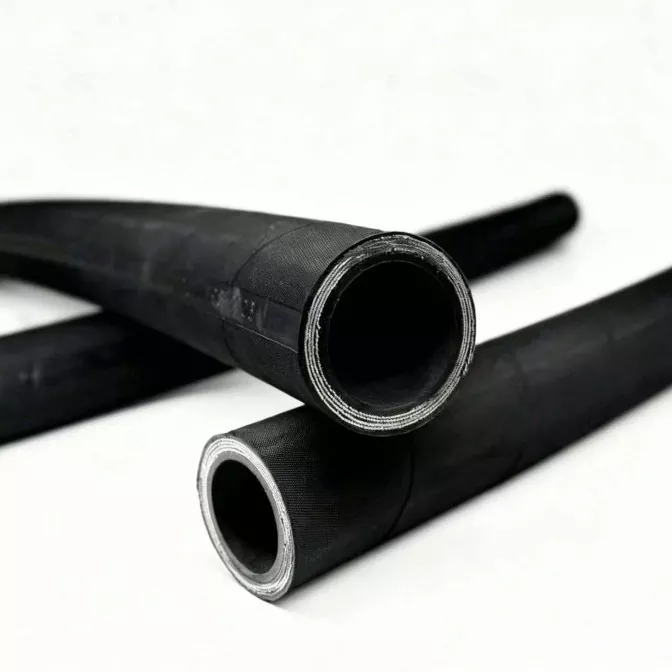

Visokotlačna hidravlična gumijasta cev

Visokotlačna hidravlična gumijasta cev se uporablja za prenos hidravličnega olja v strojih in hidravličnih sistemih. Zasnovani so z notranjo cevjo, ojačitveno plastjo in zunanjim pokrovom, da izpolnjujejo različne zahteve glede tlaka in delovanja.

JIDONGDA ponuja možnosti hidravličnih cevi za gradbeno opremo, kmetijske stroje, rudarsko opremo in industrijske aplikacije. Dolžine po meri in sklopi cevi so na voljo v skladu s specifikacijami kupca.

Kaj je visokotlačna hidravlična cev?

Visokotlačna hidravlična gumijasta cev je prilagodljiv tlačni cevovod, ki se uporablja za transport hidravličnega olja ali drugih združljivih hidravličnih tekočin v hidravličnih sistemih. Običajno je sestavljen iz notranje cevi, ojačitvene plasti in zunanjega pokrova.

Notranja cev je v neposrednem stiku s transportirano tekočino, ojačitvena plast prenese glavno tlačno obremenitev, zunanji pokrov pa ščiti cev pred zunanjimi okoljskimi dejavniki in mehanskimi poškodbami.

Glede na različne delovne tlake, zahteve glede tlačnih impulzov in delovna okolja je mogoče visokotlačne hidravlične gumijaste cevi izdelati z različnimi ojačitvenimi strukturami.

Hidravlična cev iz jeklene žice

Hidravlične cevi, pletene iz jeklene žice, so primerne za hidravlične sisteme, ki zahtevajo gibljive povezave in ustrezno tlačno zmogljivost. Glede na določene modele izdelkov lahko izpolnjujejo različne stopnje tlaka in zahteve uporabe.

Spiralna hidravlična cev iz jeklene žice

Spiralne hidravlične cevi iz jeklene žice so zasnovane za hidravlične sisteme, ki zahtevajo določen delovni tlak in tlačne impulze. Njihov obseg uporabe je odvisen od modela cevi, konstrukcije ojačitvene strukture in ustreznih rezultatov preskusov.

Tlačne zmogljivosti visokotlačnih hidravličnih gumijastih cevi ni mogoče določiti le z videzom, premerom ali številom plasti jeklene žice. Končna izbira mora temeljiti na specifičnem modelu izdelka, tehničnih parametrih, veljavnih standardih in rezultatih testiranja.

Združljivost hidravlične tekočine

Zakaj je združljivost hidravličnih tekočin pomembna?

Hidravlični sistemi običajno uporabljajo hidravlično olje, vendar lahko različna oprema deluje z različnimi vrstami delovnih tekočin.

Če hidravlična tekočina ni združljiva z materialom notranje cevi cevi, lahko povzroči nabrekanje, otrdelost, mehčanje, razpoke ali poslabšanje delovanja, kar lahko vpliva na življenjsko dobo cevi in ​​varnost delovanja.

Pri izbiri cevi za hidravlično olje je treba potrditi naslednje informacije:

· Vrsta hidravlične tekočine

· Sestava tekočine

· Delovna temperatura

· Delovni tlak

· Okoljski pogoji

Splošne informacije o izbiri vključujejo hidravlična olja na osnovi mineralov, sintetične hidravlične tekočine in druge specifične hidravlične medije.

Združljivost z različnimi tekočinami je treba potrditi glede na dejansko formulacijo, material notranje cevi in ​​pogoje delovanja. Ni mogoče domnevati, da je ista hidravlična cev primerna za vsa hidravlična olja, sintetične tekočine ali tekočine na vodni osnovi.

Če hidravlični sistem uporablja posebne tekočine, je priporočljivo navesti ime tekočine in tehnične informacije, da se lahko dodatno potrdi združljivost materiala cevi.

Konstrukcija cevi

Tipična visokotlačna hidravlična gumijasta cev je običajno sestavljena iz naslednjih komponent:

01｜Zračnica

Notranja cev je v neposrednem stiku s hidravlično tekočino.

Glavni premisleki vključujejo:

· Odpornost na olje

· Združljivost s tekočino

· Temperaturna odpornost

· Prilagodljivost

Material in debelino notranje cevi je treba izbrati glede na določen model cevi in ​​pogoje delovanja.

02｜Ojačitvena plast

Ojačitvena plast je ključna struktura, ki določa tlačno zmogljivost cevi.

Glede na serijo izdelkov in zahteve glede tlaka lahko cev sprejme ojačitvene strukture iz pletene jeklene žice ali spiralne ojačitvene strukture iz jeklene žice.

Pri izbiri je treba upoštevati:

· Delovni tlak

· Razpočni tlak

· Zahteve glede tlačnega impulza

· Premer cevi

· Najmanjši radij upogiba

· Pogoji namestitve

Pri hidravličnih sistemih s pogostimi spremembami tlaka je treba tudi potrditi, ali cev ustreza zahtevani zmogljivosti tlačnega impulza.

03｜Zunanja prevleka

Zunanji pokrov zagotavlja zunanjo zaščito ojačitvene strukture.

Glede na delovno okolje bo morda treba upoštevati naslednje dejavnike:

· Odpornost proti obrabi

· Odpornost na vremenske vplive

· Odpornost na olje in maščobo

· Odpornost na ozon

· Mehanska zaščita

04｜Hidravlični priključki in sklop cevi

Visokotlačne hidravlične gumijaste cevi so lahko opremljene z ustreznimi priključki v skladu z zahtevami za priključitev opreme, da tvorijo sklop hidravlične cevi.

Razpoložljive možnosti vgradnje vključujejo:

· Ravni priključki

· 45° kolenasti priključki

· 90° kolenasti priključki

· Metrični navojni priključki

· BSP navojni priključki

· JIC fitingi

· ORFS fitingi

· Prirobnični priključki

Specifično vrsto priključka, specifikacijo navoja, način tesnjenja in parametre stiskanja je treba potrditi v skladu z vmesniki opreme in zahtevami izdelka.

Cev, priključke in parametre stiskanja je treba obravnavati kot usklajen sistem sestavljanja. Različne specifikacije komponent se ne smejo mešati naključno.

Tehnične specifikacije

Delovni tlak in temperatura

Delovni tlak, porušitveni tlak in delovna temperatura so različni tehnični parametri in se ne morejo nadomestiti.

Na dovoljeni delovni tlak cevi vplivajo dejavniki, vključno z notranjim premerom, strukturo ojačitve, modelom izdelka, temperaturo in pogoji delovanja. Ko se temperatura poveča, bo morda treba ustrezno prilagoditi dovoljeni delovni tlak nekaterih cevi.

Za hidravlične sisteme z neprekinjenimi ali pogostimi tlačnimi impulzi je treba tudi potrditi, ali zmogljivost tlačnega impulza ustreza zahtevam opreme.

Zato bi morali kupci izbrati ustrezen model cevi glede na dejansko uporabo in potrditi končno zmogljivost na podlagi tehničnih podatkov izdelka in dejanskih rezultatov preskusa.

Tipične aplikacije

Gradbeni stroji – bagri, nakladalniki, žerjavi in ​​druga hidravlična oprema.

Kmetijski stroji – traktorji, kombajni in kmetijska oprema.

Industrijska oprema – hidravlične stiskalnice, pogonske enote in industrijski stroji.

Rudarska oprema – hidravlični sistemi, ki delujejo v zahtevnih industrijskih okoljih.

Oprema za ravnanje z materialom – viličarji, dvižna oprema in druge hidravlične aplikacije.

Cev je treba izbrati glede na pogoje delovanja opreme.

Certifikati in dokumenti podjetja

Certificiranje sistema vodenja kakovosti

Certificiranje sistema ravnanja z okoljem

Patentni certifikat za visokotlačno hidravlično cev

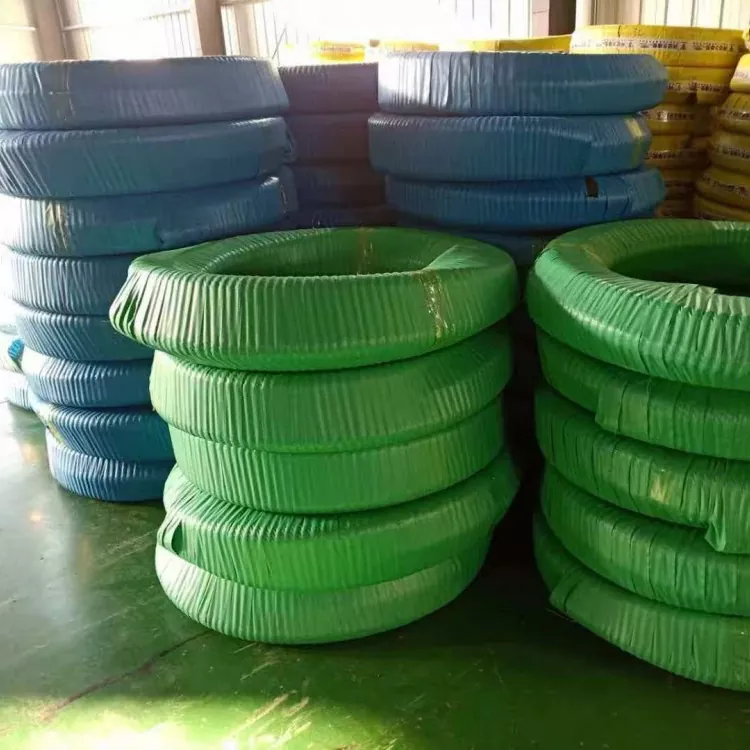

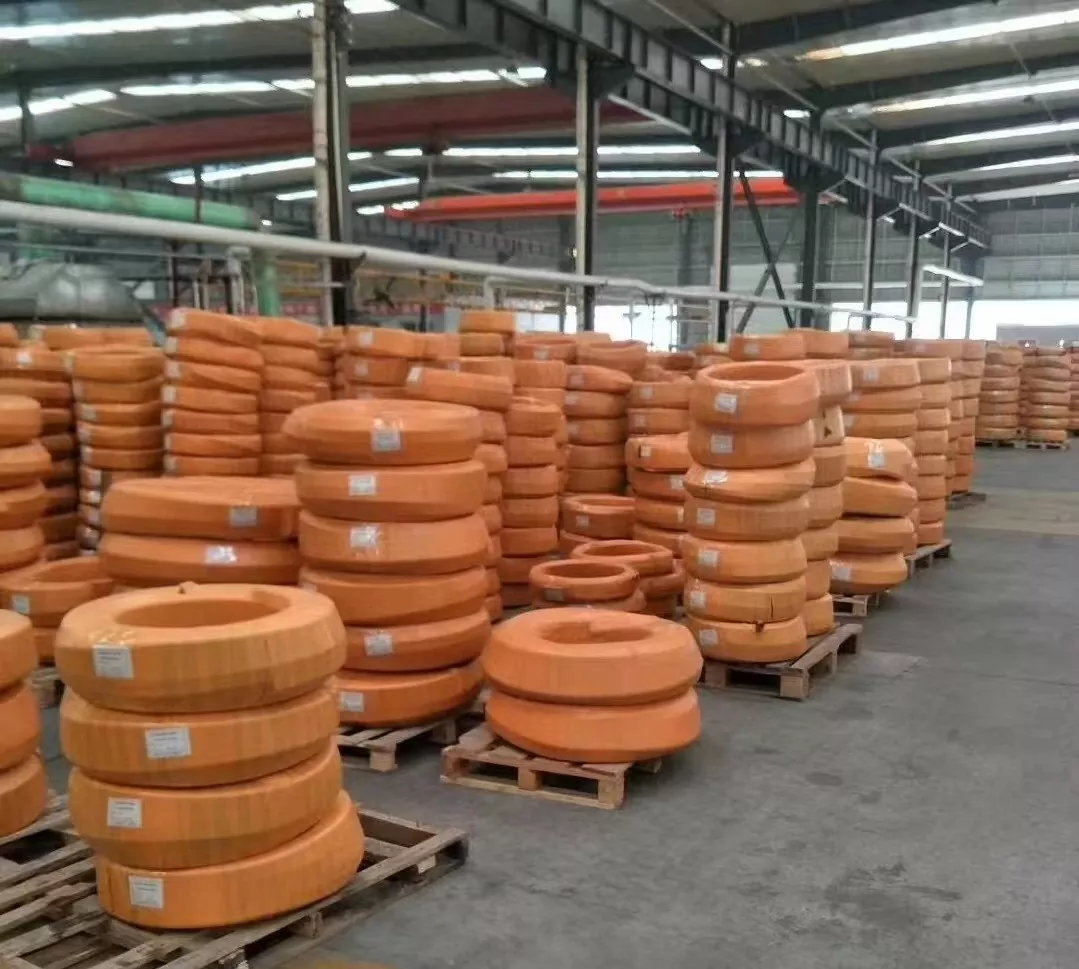

Tovarniške in proizvodne zmogljivosti

Zakaj izbrati cevi JIDONGDA?

JIDONGDA dobavlja hidravlične cevi za različne industrijske aplikacije in lahko koordinira nabavo izdelkov v skladu z zahtevami strank.

· Možnosti pletenih in spiralnih cevi iz jeklene žice

· Velikosti in dolžine po meri

· Hidravlični priključki in cevni sklopi

· OEM in nestandardne specifikacije

· Ujemanje izdelkov na podlagi risb ali vzorcev

· Prilagodljive dobavne rešitve za različne projekte

Namestitev in vzdrževanje

· Izberite pravilno stopnjo tlaka za vaš hidravlični sistem.

· Potrdite združljivost med hidravlično tekočino in materialom cevi.

· Izogibajte se pretiranemu upogibanju, zvijanju in zunanjemu odrgnjenju.

· Uporabite združljive priključke in pravilne specifikacije za stiskanje.

· Redno pregledujte razpoke, izbokline, puščanja in poškodovane priključke.

Prenehajte uporabljati poškodovano cev in upoštevajte varnostne postopke proizvajalca opreme pred pregledom ali zamenjavo.

pogosta vprašanja

Q1. Za kaj se uporablja visokotlačna hidravlična cev?

Visokotlačne hidravlične cevi se uporabljajo za prenos hidravličnega olja ali združljivih hidravličnih tekočin v hidravličnih sistemih, vključno z gradbenimi stroji, industrijsko opremo, kmetijskimi stroji in drugimi hidravličnimi aplikacijami.

Q2. Kakšna je razlika med pletenimi in spiralnimi hidravličnimi cevmi?

Pletene jeklene žice in spiralne cevi iz jeklene žice uporabljajo različne ojačitvene strukture. Njihove stopnje tlaka, prilagodljivost in zmogljivost tlačnih impulzov so odvisni od posebne zasnove izdelka in veljavnih specifikacij.

Q3. Kakšen delovni tlak lahko prenese vaša hidravlična cev?

Dovoljeni delovni tlak je odvisen od serije cevi, notranjega premera, strukture ojačitve in delovnih pogojev. Za izbiro modela navedite zahtevani tlak in velikost cevi.

Q4. Ali lahko dobavite hidravlične cevi s priključki?

ja Sklope hidravličnih cevi je mogoče dobaviti v skladu z združljivimi specifikacijami cevi in ​​pribora, odvisno od razpoložljivosti izdelka in zahtev glede prilagajanja.

V5. Katere hidravlične tekočine so združljive z vašimi cevmi?

Združljivost je odvisna od vrste hidravlične tekočine, materiala zračnice, temperature in pogojev delovanja. Za potrditev navedite ime tekočine in ustrezne tehnične podatke.

V6. Ali lahko prilagodite dolžino cevi in ​​priključke?

ja Dolžine po meri in združljive priključke je mogoče oceniti glede na risbe, vzorce ali tehnične specifikacije strank.

V7. Ali nudite OEM dobavo hidravlične cevi?

ja Dobava OEM in prilagojene rešitve izdelkov so na voljo v skladu s potrjenimi specifikacijami izdelka in zahtevami naročila.

V8. Katere informacije so potrebne za ponudbo hidravlične cevi?

Priporočamo zagotovitev:

Notranji premer + delovni tlak + hidravlična tekočina + temperatura + dolžina + vrsta vgradnje + količina

V9. Kako izberem pravega dobavitelja visokotlačne hidravlične cevi?

Izberite dobavitelja, ki vam lahko pomaga preveriti stopnje tlaka, združljivost s tekočino, strukturo ojačitve, specifikacije vgradnje in dokumentacijo izdelka. Končna izbira mora temeljiti na dejanskih pogojih delovanja in potrjenih specifikacijah izdelka.

V10. Kateri standardi so na voljo za vaše hidravlične cevi?

Hidravlične cevi so lahko zasnovane ali dobavljene v skladu z veljavnimi standardi SAE ali EN, odvisno od dejanske serije izdelkov. Navedite zahtevani standard, da se lahko potrdi skladnost izdelka.
