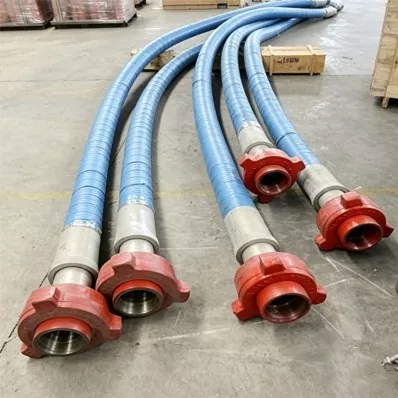

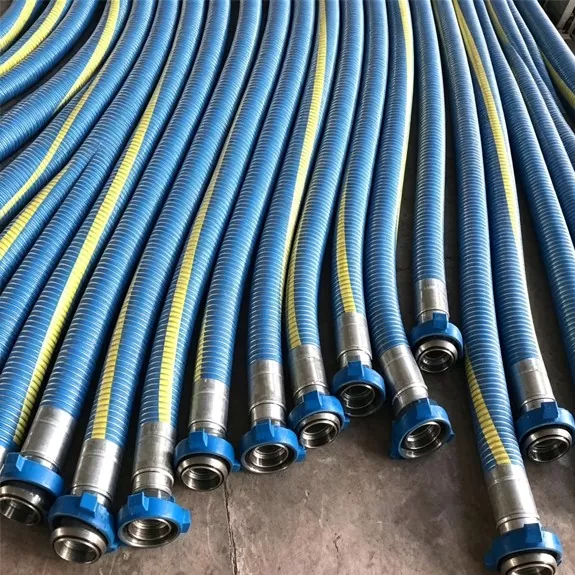

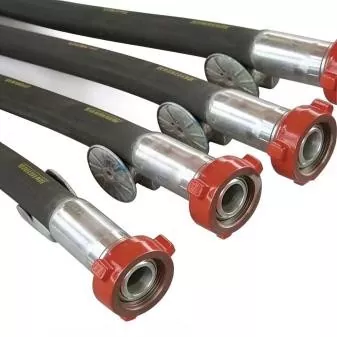

Cev za vrtalno blato za naftna polja velikega premera

Cev za vrtalno blato velikega premera JIDONGDA je zasnovana za zahtevne pogoje vrtanja na naftnih poljih in učinkovito obravnava okvare cevi, ki jih povzročijo visokotlačni sunki, erozija, ki jo povzroči blato, in mehanske obremenitve. Njegova optimizirana notranja obloga – zasnovana za obvladovanje blata z visoko vsebnostjo peska – občutno zmanjša obrabo in hidravlični upor. Večplastna kompozitna struktura absorbira nenadne skoke tlaka, ki jih povzročajo črpalke za blato, medtem ko zunanja prevleka zagotavlja odpornost na olje, vremenske vplive in obrabo, kar zagotavlja zanesljivo delovanje v različnih okoljih, vključno s kopenskimi polji in vrtalnimi ploščadmi na morju.

Konstrukcija izdelka

1. Notranja plast: sintetična guma, odporna na olje in obrabo; možnosti materialov vključujejo NBR, NR ali EPDM.

2. Ojačitvena plast: večslojno navijanje iz jeklene žice visoke trdnosti v kombinaciji z vrvjo iz sintetičnih vlaken visoke gostote; zagotavlja visoko natezno in tlačno trdnost.

3. Strukturna plast (nosilna na pritisk): spiralno ogrodje iz jeklene žice preprečuje sploščenje in odpravlja deformacijo pod negativnim tlakom.

4. Zunanja zaščitna plast: gumijasta prevleka, odporna na obrabo in UV; primeren za težke zunanje pogoje delovanja.

5. Končni priključki: API standardne jeklene prirobnice ali sponke; na voljo konfiguracije po meri.

Ključne operativne značilnosti

Vse cevi za vrtalno blato velikega premera JIDONGDA so bile testirane pod pogoji, ki simulirajo dejansko uporabo, kar potrjuje njihovo zanesljivost in varnost:

1. Porušitveni tlak: 3,5–4-krat preseže delovni tlak brez razpok ali strukturnih okvar.

2. Odpornost na impulzne obremenitve: vzdrži več kot 50.000 impulznih tlačnih ciklov brez strukturnih poškodb.

3. Odpornost proti obrabi: Stopnja obrabe pod pretokom vrtalne tekočine je 40 % manjša v primerjavi s standardnimi gumijastimi cevmi.

4. Temperaturno območje: Stabilno neprekinjeno delovanje pri temperaturah od -30°C do +120°C.

5. Odpornost proti deformacijam: modeli z velikim premerom (DN200 in več) ohranjajo celovitost prečnega prereza in zagotavljajo stabilen transport tekočine.

Primer praktične uporabe

Opis projekta: Sistem za zbiranje vrtalne tekočine za vrtalno ploščad na morju v jugovzhodni Aziji. Delovni pogoji so vključevali najvišje ciklične tlake do 42 MPa, črpanje tekočine z visoko vsebnostjo peska in vrtalnih odpadkov, premikanje ploščadi zaradi valovanja morja in izpostavljenost slani pršici. Prej uporabljene standardne cevi so odpovedale po približno 45 dneh zaradi obrabe in izgube celovitosti tesnila, kar je povzročilo pogoste menjave in visoke stroške, povezane z izpadi opreme.

Operativni rezultati: Po prehodu na cevi JIDONGDA (premer DN250) je življenjska doba posamezne enote presegla 130 dni (60-odstotno zmanjšanje pogostosti zamenjave) zahvaljujoč obrabno odpornemu notranjemu sloju in spiralni zasnovi, ki preprečuje sploščenje. Fleksibilna konstrukcija se prilagaja gibanju ploščadi, s čimer se odpravi nevarnost zloma cevovoda. Cevi so odporne na pršenje morske soli in UV sevanje; v kombinaciji z API-standardnimi hitrimi spojkami je to omogočilo 38-odstotno zmanjšanje izpadov vzdrževanja in znatno znižalo skupne operativne stroške projekta.

Aplikacije

1. Primarni sistemi kroženja vrtalne tekočine na naftnih poljih

2. Visokotlačni izpustni vodi iz črpalk za blato

3. Pomožne linije za cementiranje in hidravlično lomljenje (fracking)

4. Sistemi za zbiranje vrtalne tekočine za vrtalne ploščadi na morju

5. Transport trdno-tekočih mešanic z visoko vsebnostjo peska in vrtalnih odpadkov

6. Pomožna oprema za enote za obdelavo vrtalnih tekočin

Ključne prednosti izdelka

1. Zasnova, odporna na udarce in razpoke: sestavljeno strukturno ogrodje absorbira nenadne sunake tlaka, kar odpravlja nevarnost zloma.

2. Visoka odpornost proti obrabi in vzdržljivost: posebej oblikovan notranji kanal prenese tok abrazivnega peska, kar znatno podaljša življenjsko dobo.

3. Stabilen transport pri aplikacijah z velikim premerom: modeli z velikim premerom zagotavljajo minimalno deformacijo in visoko zmogljivost pretoka, kar zagotavlja dosledno učinkovitost črpanja.

4. Vsestranskost: primeren za uporabo s tekočinami na vodni in oljni osnovi ter mešanicami tekočin z visoko gostoto.

5. Modularnost in enostavna namestitev: združljiv z različnimi standardnimi vrstami povezav in omogoča konfiguracije povezav po meri.

6. Nizki stroški vzdrževanja: robustna konstrukcija in nizka stopnja okvar zmanjšujeta izpade in potrebo po zamenjavi opreme.

Storitve prilagajanja

1. Standardi prirobnic: API, ANSI, DIN, GB in drugi mednarodni standardi.

2. Končna obdelava po meri: izbira barve (črna, rdeča, rumena itd.) in aplikacija logotipa stranke.

3. Oblikovanje ojačitve: spiralno navijanje jeklene žice, pletenje jeklene žice ali kombinirane možnosti ojačitve.

4. Temperaturna ocena: izbira razreda toplotne odpornosti (120°C, 150°C, 180°C).

5. Funkcionalne lastnosti: antistatična zasnova, primerna za delovanje v nevarnih območjih (skladnost z ATEX).

Pogosto zastavljena vprašanja

V1: Ali je cev za vrtalno blato velikega premera JIDONGDA združljiva z vrtalnimi tekočinami na vodni in oljni osnovi?

A1: Da. Izdelek je na voljo z različnimi možnostmi notranje zračnice (naravni kavčuk [NR] ali modificirana nitrilna guma [NBR]), prilagojene za uporabo s tekočinami na vodni ali oljni osnovi. Ti materiali se učinkovito upirajo izpostavljenosti olju in preprečujejo nabrekanje cevi, odpravljajo potrebo po pogostih menjavah cevi pri zamenjavi vrste tekočine in zagotavljajo visoko vsestranskost.

V2: Ali izdelek ustreza varnostnim standardom porušitvenega tlaka za visokotlačno vrtanje?

A2: Da, v celoti je v skladu z vsemi veljavnimi standardi. Tlak porušitve za standardne izdelke je 3,5- do 4-kratnik delovnega tlaka, kar presega zahteve industrije API. Za postopke globokega vrtanja in ultravisokotlačnega hidravličnega lomljenja (fracking) so na voljo ojačani modeli za povečanje varnostnega faktorja in odpravo nevarnosti pretrganja cevi zaradi nenadnih skokov tlaka.

V3: Ali je mogoče naročiti antistatično različico za vrtalne ploščadi na morju, ki zahtevajo specifikacije za zaščito pred eksplozijami?

A3: Da, takšno naročilo je možno. Antistatična različica uporablja prevodne materiale za ustvarjanje neprekinjene prevodne poti; to zagotavlja razpršitev statične elektrike, ki jo ustvarja pretok vrtalne tekočine pri visoki hitrosti, zagotavlja popolno skladnost z zahtevami ATEX za nevarna območja in omogoča uporabo cevi tako na morju kot na kopnem, kjer je potrebna protieksplozijska zaščita.
