Kaj je nastavek za ferule in kako deluje v sistemih za povezavo cevi?

Gradbeni bager nenadoma izgubi hidravlični tlak. Operater stopi ven in zagleda lužo olja, ki kaplja iz spoja pod strojem. Vzdrževalna ekipa pride, diagnosticira težavo kot ohlapno pritrditev in jo zategne. Toda puščanje se vrne v eni uri. Težava ni v tesnosti; notranja spojka je izgubila oprijem. Ta scenarij se vsak dan odvija v delavnicah in na deloviščih, pogosto zato, ker ljudje, ki delajo na opremi, ne razumejo popolnoma komponente, ki jo privijajo. ThePriključek za obročekje eden najpogostejših, a najbolj napačno razumljenih elementov v fluidnih sistemih napajanja. Je majhen, poceni in ga je enostavno spregledati, vendar je pravilno delujoč priključek za obroček razlika med zanesljivim hidravličnim sistemom in kroničnim puščanjem.

Priključek je mehanska naprava za stiskanje, ki ustvari neprepustno tesnilo med cevjo in telesom priključka. Deluje na preprostem, a elegantnem principu: ko je matica zategnjena, prisili stožčasti obroč (obroč), da se radialno stisne ob steno cevi. To stiskanje ustvari dva kritična učinka: tesnilo med kovino in kovino, ki preprečuje uhajanje tekočine, in mehanski prijem, ki preprečuje, da bi cev izvlekla pod pritiskom. Ferrule Fitting se ne zanaša na lepila, tesnilne mase ali tesnila; uporablja elastičnost in plastičnost kovine za oblikovanje trajne, zanesljive povezave. Ta članek vas bo popeljal na poglobljeno potapljanje v svet nastavkov Ferrule, raziskovanje njihove anatomije, delovne fizike, različnih vrst in tehničnih specifikacij, ki opredeljujejo kakovosten izdelek. Pokrivali bomo tudi praktične tehnike namestitve in pogoste scenarije odpravljanja težav. Na koncu boste razumeli, zakaj si ta majhna komponenta zasluži veliko več pozornosti, kot je običajno deležna.

Kazalo

• 1. Kaj je nastavek za obroček?
• 2. Kako nastavek za obroček deluje pri ustvarjanju neprepustnega tesnila?
• 3. Katere so različne vrste nastavkov za obroče in kje se uporabljajo?
• 4. Katere tehnične specifikacije opredeljujejo visokokakovosten nastavek za obroče?
• 5. Kako pravilno namestiti in odpraviti težave s prirobnico?
• Pogosto zastavljena vprašanja (FAQ)
• O proizvajalcu
• Zaključek

Kaj je nastavek za obroček?

A Priključek za obročekje natančno izdelana komponenta, ki se uporablja za povezavo cevi s telesom priključka v pogonskih in pnevmatskih sistemih. Je majhen kovinski del v obliki obroča, ki ob stiskanju ustvari tesnilo in zagotavlja mehansko zadrževanje. Beseda "ferrule" izhaja iz latinskega "ferrum", kar pomeni železo, kar odraža njegovo kovinsko naravo. V svoji najpreprostejši obliki je nastavek za obroček tulec, ki se prilega koncu cevi. Ko je matica priključka zategnjena, je obroček pritisnjen na stožčasto površino v telesu priključka, zaradi česar se deformira in oprime cev. Ta deformacija je trajna; ko je nastavek za obroček pravilno stisnjen, ga ni več mogoče ponovno uporabiti na novem mestu in bo ostal na mestu tudi pod ekstremnimi vibracijami.

Da bi razumeli nastavek za obroček, si predstavljajte, da vaša roka drži leseno palico. Vaši prsti se ovijejo okoli palice in izvajajo pritisk z vseh strani. Močneje ko stisnete, močnejši je oprijem. Nastavek za obročke deluje po istem principu, vendar z bistveno razliko: priključek s obročki ni samo oprijem; prav tako ustvarja pečat. Obroč je zožen in ko je potisnjen v ustrezen zožitev znotraj telesa priključka, je podvržen nadzorovani plastični deformaciji. Zunanja površina ferule tesni proti telesu fitinga, medtem ko se notranja površina zajeda v steno cevi. To dvojno delovanje – tesnjenje in oprijem – je tisto, zaradi česar je priključek Ferrule tako učinkovit. Cev ni lepljena ali varjena; je mehansko zaklenjen in zatesnjen z deformacijo obroča.

Anatomija nastavka je sestavljena iz treh glavnih komponent:

• Prilegajoče telo:Glavno ohišje, ki vsebuje stožčasti sedež in zagotavlja zunanjo povezavo (navojno ali varjeno). Običajno je izdelan iz nerjavečega jekla, medenine ali ogljikovega jekla.
• Objemka:Kompresijski obroč, ki se deformira, da tesni in oprime cev. To je srce okovja. Njegova geometrija, material in površinska obdelava so ključni za učinkovitost armature.
• Matica:Objemka z zunanjim navojem, ki deluje z aksialno silo za stiskanje obroča v telo priključka. Zasnova matice vpliva na zahtevani navor in enostavnost namestitve.

Priključek s ferulami je edinstven med načini povezovanja cevi, saj ne zahteva nobene posebne priprave konca cevi – brez rezanja, trdega spajkanja ali varjenja. Cev se preprosto pravokotno odreže, odstrani robove in vstavi. Ta preprostost je glavni razlog, zakaj se nastavek za ferrule tako pogosto uporablja v aplikacijah, ki segajo od avtomobilskih zavornih vodov do naftnih ploščadi na morju.

Kako deluje nastavek za obroček za ustvarjanje neprepustnega tesnila?

Da bi razumeli, kako aPriključek za obročekdeluje, si je treba predstavljati, kaj se dogaja znotraj priključka med zategovanjem. Gre za majhno dramo sil, deformacij in zatesnitev, vse se dogaja v prostoru nekaj milimetrov. Postopek je mogoče razdeliti na štiri različne fizične stopnje, od katerih vsaka prispeva h končnemu tesnjenju in oprijemu.

1. stopnja: Vstavitev in začetni stik.Cev je pravokotno odrezana in odstranjena, nato pa se vstavi v telo fitinga, dokler ne pritisne ven ob ramo ali se drži na določeni globini vstavljanja. Nastavek za obroček potisnete čez cev, nato pa matico. Matica se nato namesti na navoje ohišja priključka. Na tej točki ni stika med obročem in tesnilnimi površinami. Objemka preprosto sedi na cevi in ​​je pripravljena za aktiviranje.

2. stopnja: vpetje obroča.Ko je matica zategnjena, pride v stik z zadnjo stranjo obročka. Obroč se začne aksialno premikati v telo priključka in vstopi v zožitev sedeža. Kot zožitve je kritičen: običajno med 24 in 60 stopinjami, odvisno od izvedbe priključka. Vodilni rob obročka se dotakne koničnosti telesa priključka in sila iz matice začne poganjati obroček naprej.

Faza 3: Deformacija obroča.Na tej točki se zanka začne deformirati. Geometrija obroča je zasnovana tako, da je močnejša zadaj in šibkejša spredaj. Ko se matica še naprej zateguje, se sprednji del obročka, ki je tanjši in ima manjši prerez, začne sesedati navznoter. To zvijanje navznoter je "ugriz", ki ga nastavek za obroček naredi v cev. Notranji premer obročka se zmanjša, njegov sprednji rob pa se zareže v steno cevi in ​​ustvari mehansko zaporo. Hkrati se zunanja površina obročka pritisne na konus telesa priključka, kar ustvarja primarno tesnilno površino.

Faza 4: Končna elastična zapora.V končni fazi je bil obroč popolnoma stisnjen. Prestal je elastično in plastično deformacijo. Elastična komponenta je ključnega pomena: obroček, kot stisnjena vzmet, izvaja stalno silo navzven proti ohišju priključka in stalno silo navznoter proti cevi. Ta trajna sila, znana kot "tesnilna sila", je tisto, kar ohranja celovitost povezave skozi čas, tudi pri termičnih ciklih in nihanjih tlaka. Cev je zdaj zaklenjena in zatesnjena.

Kaj se zgodi, ko vibracije zrahljajo matico? Če se matica rahlo umakne, elastična obnovitev obroča – njegovo vzmetno obnašanje – ohranja tesnilne površine v stiku. To je razlog, zakaj lahko pravilno nameščen nastavek za obroček ostane brez puščanja tudi po letih uporabe. Če pa je matica premočno zategnjena, se lahko obroček premakne čez mejo elastičnosti, kar povzroči prekomerno plastično deformacijo. To stanje, znano kot "doseganje dna", lahko uniči obroč in ustvari pot puščanja. To je razlog, zakaj je veliko okvar nastavkov obročev posledica nepravilnega navora.

Katere so različne vrste nastavkov za obroče in kje se uporabljajo?

ThePriključek za obročekni en sam, monoliten izdelek. Na voljo je v več različnih konfiguracijah, od katerih je vsaka optimizirana za posebne aplikacije, tlačna območja in okoljske pogoje. Razumevanje razlik je bistvenega pomena za izbiro pravega priključka za obrobo za določeno delo. Trije najpogostejši tipi so enojni obroček, dvojni obroček in obroček tipa W.

Priključki z enim obročem.Kot pove že ime, Single Ferrule uporablja samo en obročni element za zagotavljanje funkcij tesnjenja in prijemanja. Ta obroček je običajno zasnovan z ostrim sprednjim robom, ki se zajeda v cev, medtem ko se njegova zunanja površina tesni ob ohišju priključka. Priključki z enojnim obročkom so preprosti, imajo manj delov in so pogosto nižji kot modeli z dvojnimi obročki. Običajno se uporabljajo v aplikacijah z nizkim do srednjim tlakom, kot so pnevmatski sistemi, instrumenti in splošne industrijske vodovodne instalacije. Enostavnost pa ima svojo ceno: posamezen obroček mora opravljati dve funkciji hkrati, zaradi česar je manj toleranten za napake pri namestitvi in ​​bolj občutljiv na površino cevi.

Priključki z dvojnim obročem.Priključek z dvojnim obročkom je bolj sofisticirana zasnova, ki ločuje funkcije tesnjenja in prijemanja na dve neodvisni komponenti. Sprednji obroček je zasnovan za tesnjenje ob ohišju priključka, medtem ko je zadnji obroček zasnovan za oprijem cevi. Ta delitev dela omogoča, da je vsak obroček optimiziran za svojo posebno funkcijo. Sprednji obroček je lahko izdelan iz mehkejšega materiala za boljše tesnjenje, zadnji obroček pa je lahko trši za boljši oprijem. Priključki z dvojnim obročkom se pogosto uporabljajo v visokotlačnih hidravličnih sistemih, kot so tisti v gradbeni opremi, strojih za brizganje in naftnih ploščadih na morju. Nudijo vrhunsko odpornost na vibracije in so manj občutljivi na variacije navora vgradnje.

Objemka tipa W Fittings.Objemka tipa W je specializirana zasnova, običajno izdelana iz visoko kakovostne zlitine nerjavečega jekla, z značilnim "W" profilom v prerezu. Ta edinstvena oblika omogoča, da obroč absorbira toplotno raztezanje in krčenje, ne da bi pri tem izgubil prednapetost. Priključek tipa W se uporablja predvsem pri visokotemperaturnih aplikacijah, kot so sledenje pare, toplotni izmenjevalniki in cevi za peči. Najdemo jih tudi v kriogenih sistemih, kjer so pogoste ekstremne temperaturne razlike. Oblika W-Type zagotavlja bolj enakomerno porazdelitev napetosti, kar zmanjšuje tveganje za nastanek razpok zaradi napetostne korozije v zahtevnih okoljih.

Spodnja tabela ponuja primerjalni pregled treh glavnih vrst priključkov za obročke.

Katere tehnične specifikacije opredeljujejo visokokakovosten nastavek za obroče?

Predstava aPriključek za obročekje določena s kombinacijo izbire materiala, geometrijske natančnosti in površinske obdelave. Slabo izdelan obroček bo prezgodaj odpovedal, medtem ko lahko visokokakovosten obroček zagotavlja desetletja zanesljive uporabe. Razumevanje tehničnih specifikacij, ki opredeljujejo visokokakovosten priključek za obroče, je bistvenega pomena za inženirje, strokovnjake za nabavo in vzdrževalne ekipe, ki morajo izbrati pravo komponento za svojo uporabo.

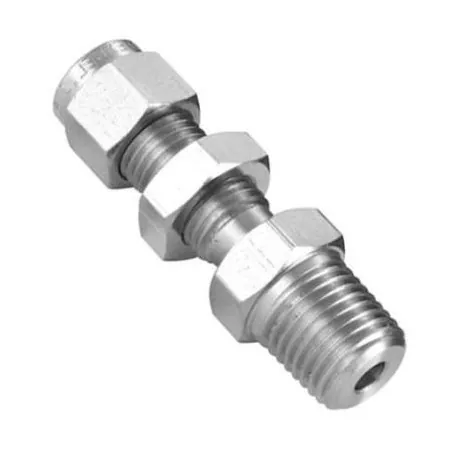

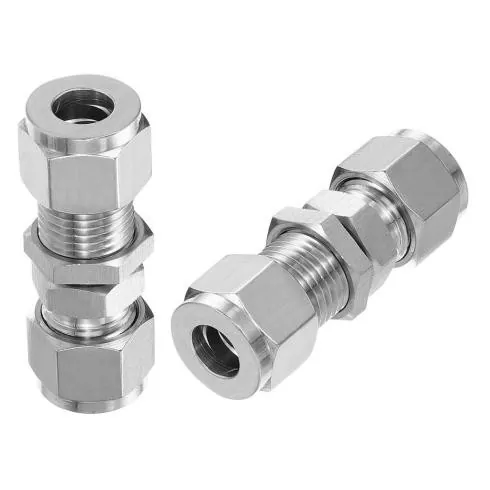

V naši tovarni izdelujemo obročne nastavke, ki ustrezajo najvišjim industrijskim standardom. Naši izdelki za nastavke so na voljo v različnih materialih, vključno z nerjavečim jeklom 316L, medenino in ogljikovim jeklom, s površinsko obdelavo, ki sega od pasiviranja do brezelektričnega nikljanja. Spodnja tabela prikazuje podrobno razčlenitev ključnih tehničnih specifikacij za našo ponudbo priključkov za obročke.

Eden najbolj kritičnih parametrov je površinska trdota obroča. Objemka mora biti trša od cevi, ki jo drži, vendar ne tako trda, da bi postala krhka. Naš obročni priključek je toplotno obdelan, da doseže površinsko trdoto 58-62 HRC, kar zagotavlja optimalno ravnovesje med ugrizom in žilavostjo. Kritična je tudi površinska hrapavost tesnilnih površin. Pregroba površina ne bo pravilno tesnila, medtem ko pregladka površina morda ne bo zagotovila dovolj trenja, da bi obroč "ugriznil" cev. Na naših tesnilnih površinah ohranjamo površinsko hrapavost 0,4–0,8 µm, kar se je izkazalo za optimalno območje za tesnjenje.

Poleg teh standardnih specifikacij ponujamo več prilagojenih možnosti za pritrditev obročev, vključno s posebnimi materiali (npr. Inconel, Monel za korozivna okolja) in posebnimi premazi (npr. PTFE premaz za zmanjšano trenje). Naša ekipa inženirjev vam je na voljo za pomoč pri izbiri ustreznih specifikacij nastavka za vašo specifično aplikacijo.

Kako pravilno namestiti in odpraviti težave s prirobnico?

Tudi najkakovostnejšiPriključek za obročekne bo deloval, če ni pravilno nameščen. Pravilna namestitev je veščina, ki bi jo moral obvladati vsak vzdrževalec in inženir. Postopek je preprost, vendar zahteva pozornost do podrobnosti pri vsakem koraku. Spodnja tabela opisuje pet bistvenih korakov za pravilno namestitev navoja.

Kljub skrbni namestitvi lahko pride do puščanja in drugih težav. Pri odpravljanju težav s priključkom za obroče je koristno slediti sistematičnemu postopku. Spodaj je poenostavljen vodnik za odpravljanje težav.

• Med prvo namestitvijo odkrito puščanje:Preverite pravokotnost cevi in ​​globino vstavitve. Slabo odrezana cev ali nepopolna vstavitev je najpogostejši vzrok začetnega puščanja. Ponovno namestite z novim nastavkom za obroček.
• Puščanje, odkrito po obdobju delovanja:Preverite navor matice. Vibracije lahko povzročijo, da se matica sprosti. Ponovno zategovanje matice lahko reši težavo. Če puščanje ni odpravljeno, preglejte, ali je objemka poškodovana. Obroč je bil morda med prvo namestitvijo preveč zategnjen, kar je povzročilo čezmerno deformacijo.
• Cev je mogoče zavrteti ali izvleči:Objemka ni dovolj prijela cevi. To je običajno posledica nezadostnega zategovanja ali uporabe cevi z neustrezno trdoto. Preverite navor in preverite, ali je material cevi združljiv s specifikacijami nastavka za obroček.
• Obroč je vidno počen ali zlomljen:Pogosto je to posledica premočnega zategovanja ali napake v materialu. Zamenjajte nastavek za obroček z novo enoto in preverite navor, da zagotovite, da ne preseže priporočene vrednosti.

Pogosto zastavljena vprašanja (FAQ)

Vprašanje 1: Ali je mogoče nastavek za obroče ponovno uporabiti, potem ko je bil zategnjen?

Odgovor: Na splošno nastavek za obroček ni zasnovan za ponovno uporabo. Obesek je podvržen trajni plastični deformaciji, ko je stisnjen, ugriz, ki ga naredi v cev, pa je enkraten dogodek. Ponovna uporaba obročka na novi cevi ali na novem mestu ni priporočljiva, saj ne bo zagotovila enakega zanesljivega tesnila in oprijema. V nekaterih primerih, če je bil priključek le rahlo zategnjen (in obroček še ni zagrizel v cev), ga je morda mogoče prestaviti, vendar je to na tveganje monterja. Naša tovarna priporoča zamenjavo obroča in matice vsakič, ko razstavite cevni priključek, da zagotovite neprepustno tesnilo.

2. vprašanje: Kako lahko brez momentnega ključa ugotovim, ali je nastavek za obroček dovolj privit?

Odgovor: Čeprav je momentni ključ najprimernejše orodje za dosledno in natančno privijanje, ni vedno na voljo. Alternativna metoda je metoda "štetja obratov". Ko je matica zategnjena z roko, označite referenčno točko in jo nato privijte še za 1/4 do 1/2 obrata, odvisno od velikosti in materiala priključka. Za nastavek za cev 1/4" pogosto zadostuje 1/4 obrata po ročnem zategovanju; za nastavek 1/2" je lahko 1/2 obrata. Vendar je ta metoda manj natančna in je odvisna od občutka monterja. Toplo priporočamo uporabo momentnega ključa in vrednosti navora, ki jih je določil proizvajalec, zlasti pri visokotlačnih ali varnostno kritičnih aplikacijah.

Vprašanje 3: Ali so spojni elementi primerni za cevi iz nerjavečega jekla?

Odgovor: Da, nastavek za obroče se pogosto uporablja s cevmi iz nerjavečega jekla. Vendar mora biti material cevi združljiv z materialom obroča. Objemka mora biti trša od cevi, da ustvari potreben ugriz. Za cevi iz nerjavečega jekla priporočamo uporabo obročka iz zlitine nerjavečega jekla z večjo trdoto kot cev. Naša tovarna ponuja priključke za obroče, ki so posebej zasnovani za uporabo s cevmi iz nerjavečega jekla, z optimizirano toplotno obdelavo, ki zagotavlja varen oprijem in zanesljivo tesnjenje. Če pride do znatnega neskladja trdote, obroč morda ne bo pravilno oprijel cevi ali pa je cev poškodovana.

Vprašanje 4: Kolikšen je najvišji tlak, ki ga lahko prenese nastavek za ferule?

Odgovor: Najvišji delovni tlak nastavka s ferulo je odvisen od več dejavnikov: premera cevi, materiala ferule in telesa fitinga ter vrste konstrukcije (enojna ferula ali dvojna ferula). Naš dvojni priključek za cevi s premerom 1" je ocenjen za delovne tlake do 630 barov (9100 psi). Za večje premere ali višje tlake so na voljo posebne izvedbe. Vedno si oglejte tabelo nazivnega tlaka proizvajalca za določen model in velikost. Bistveno je zagotoviti, da nazivni priključek za obroček presega največji sistemski tlak in varnostno rezervo.

Vprašanje 5: Zakaj moj nastavek pušča, tudi ko sem ga pravilno zategnil?

Odgovor: Puščanje v pravilno zategnjenem navoju lahko povzroči več dejavnikov, ki morda niso takoj očitni. Najpogostejši vzroki so: opraskana ali poškodovana površina cevi pod obročem (pogosto zaradi ostankov ali rokovanja); cev, ki ni popolnoma okrogla (še posebej, če je bila odrezana z žago za kovino in ne z rezalnikom za cevi); neustrezna trdota cevi (objemka ne more zagrizti v pretrdo cev); ali poškodovano ali onesnaženo tesnilno površino v samem ohišju fitinga. Poleg tega se prvotna deformacija ne bo ponovila, kar bo povzročilo puščanje, če je bil priključek razstavljen in ponovno sestavljen brez zamenjave obroča. Naša tovarna priporoča, da natančno pregledate cev glede morebitnih poškodb in pri ponovnem nameščanju povezav vedno uporabite nov nastavek za obroček, da preprečite puščanje.

O proizvajalcu

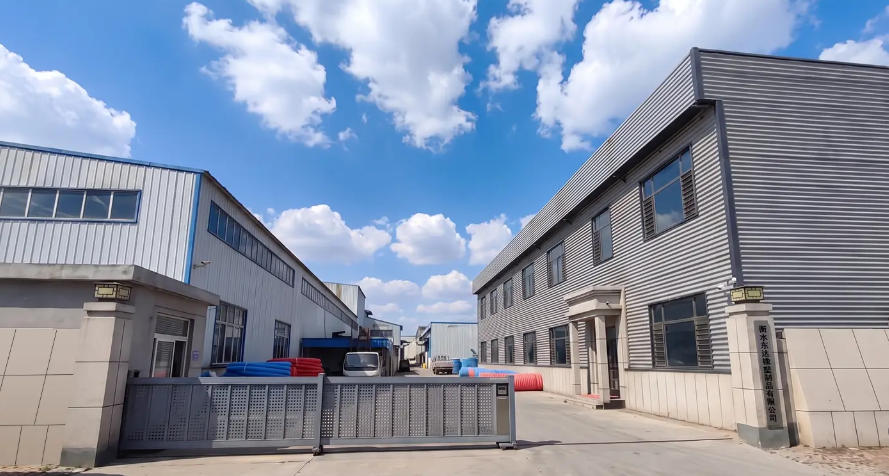

Hengshui Dongda Rubber & Plastic Products Co., Ltd.se nahaja v okrožju Jing v provinci Hebei – osrčju priznane baze kitajske industrije gume in plastike, ki jo je leta 2007 odobrilo Kitajsko združenje gumarske industrije. S priročnim prevoznim dostopom preko hitre ceste Peking-Fuzhou in državnih avtocest je podjetje zraslo v profesionalnega proizvajalca sklopov visoko- in nizkotlačnih cevi, transportnih trakov, hidravličnih cilindrov, kovinskih cevi, najlonska tesnila, valji ter razni izdelki iz gume in plastike.

Naši izdelki za nastavke Ferrule so zasnovani za visokotlačno odpornost, majhen upogibni radij, močno delovanje proti utrujenosti in podaljšano življenjsko dobo. Široko se uporabljajo v inženirskih strojih, nafti, premogovništvu, elektroenergetiki, metalurgiji, kemični industriji, ladjedelništvu in transportnih sektorjih, s čimer si zaslužijo visoko priznanje strank tako doma kot v tujini.

Iskreno pozdravljamo dragocene povratne informacije in podporo prijateljev in strank po vsem svetu. Uporabnike doma in v tujini vabimo k povpraševanju in pogovoru o sodelovanju. Zavezani smo zagotavljanju zadovoljivih storitev in zanesljivih rešitev za vse vaše potrebe po povezavi.

Zaključek

Priključek je morda majhen sestavni del, vendar je njegova vloga pri celovitosti in zanesljivosti tekočih energetskih sistemov ogromna. Od načina, na katerega se deformira, da ustvari tesnjenje in oprijem, do izbire materiala in toplotne obdelave, ki opredeljuje njegovo delovanje, je nastavek za obroče mojstrovina inženiringa, ki pogosto ostane neopažena, dokler ne odpove. Razumevanje, kako deluje, katere vrste so na voljo in kako ga pravilno namestiti, je bistvenega pomena za vsakogar, ki dela s cevnimi povezovalnimi sistemi.

Pri JIDONGDA smo predani zagotavljanju visokokakovostnega priključka za obroče, ki izpolnjuje zahtevne zahteve sodobne industrije. Naši izdelki so zasnovani in izdelani po najvišjih standardih, kar zagotavlja zanesljivo delovanje v najzahtevnejših pogojih. Če iščete zanesljivo rešitev za pritrditev obročev za vašo aplikacijo, vas vabimo, da nas kontaktirate. Naša ekipa izkušenih strokovnjakov vam je pripravljena pomagati pri izbiri izdelkov, tehnični podpori in rešitvah po meri. Še danes se obrnite na Hengshui Dongda Rubber & Plastic Products Co., Ltdza posvet ali povpraševanje po ponudbi. Naj vam pomagamo vzpostaviti povezavo, ki ji lahko zaupate.
