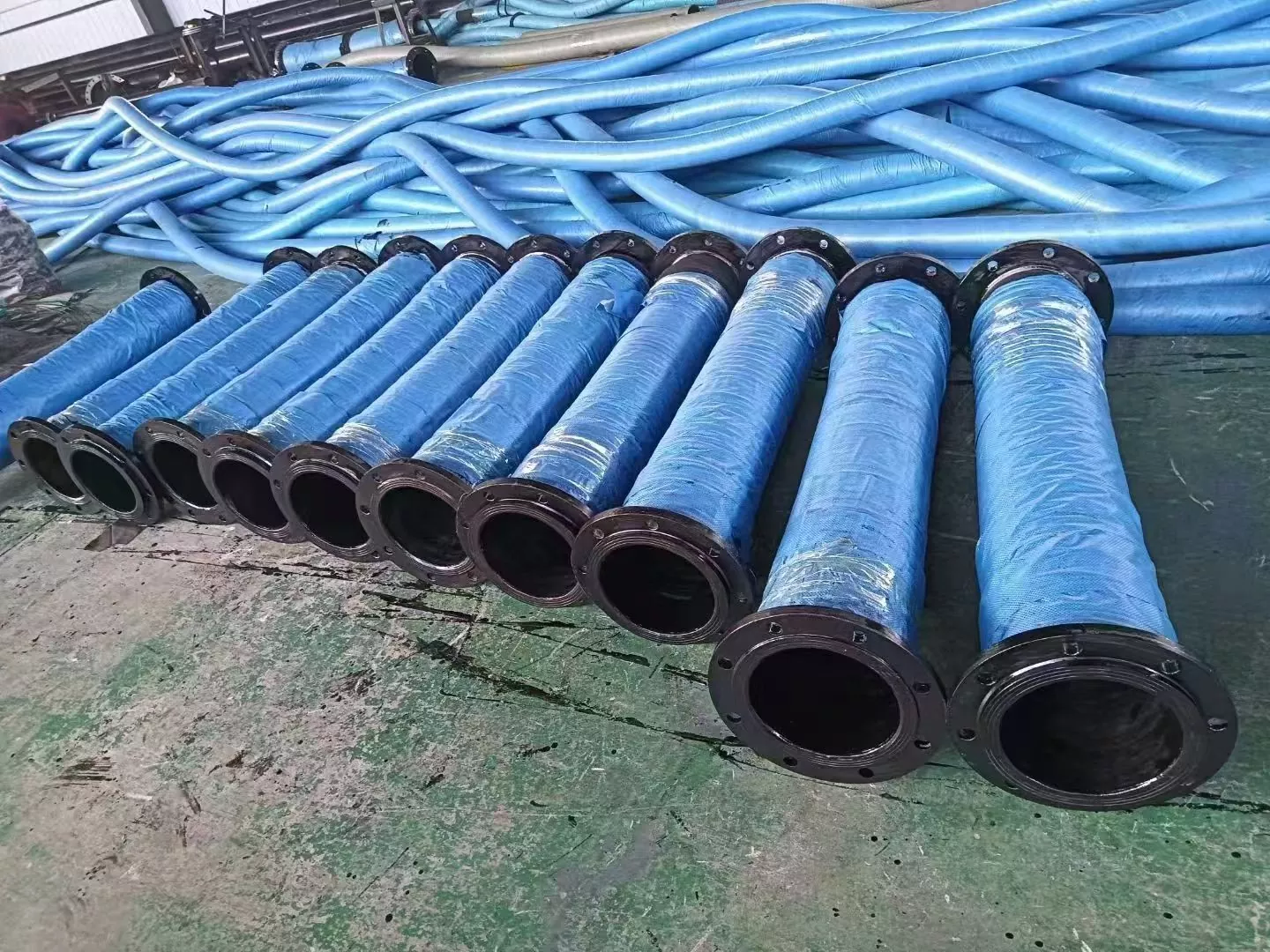

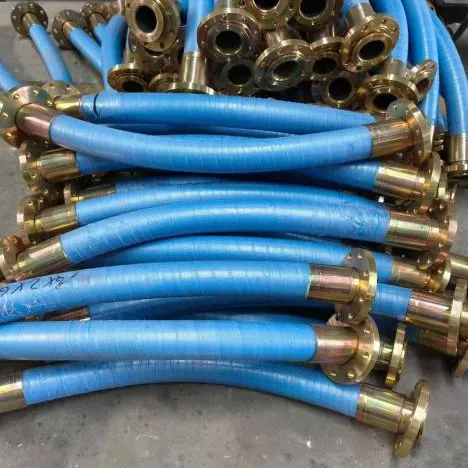

Sesalna in izpustna gumijasta cev s prirobnico velikega premera

Sesalna in izpustna gumijasta cev velikega premera je vrsta industrijske cevi, ki se uporablja za prilagodljiv transport medijev z velikim pretokom. Rešuje predvsem povezavo, premik in prilagajanje pogojev sesanja/praznjenja med fiksnimi cevovodi in črpalkami, opremo ali premičnimi cevovodnimi sistemi.

Glede na obstoječe informacije o izdelku se ta serija uporablja predvsem za transport vode, morske vode, gnojevke, mineralne brozge, peska, gramoza, jalovine in nekaterih industrijskih tekočin.

JIDONGDA Hose lahko konfigurira izdelke v skladu s specifikacijami strank, tehničnimi parametri, risbami ali dejanskimi pogoji delovanja.

Med nakupom je priporočljivo potrditi notranji premer, dolžino, delovni tlak, vakuumski tlak, medij, temperaturo in standard prirobnice, da zagotovite, da se struktura cevi ujema z dejanskim cevovodnim sistemom.

V primerjavi z navadnimi cevmi, ki se večinoma uporabljajo za transport s pozitivnim tlakom, ima ta izdelek v strukturi možnost podpore spiralne jeklene žice, ki lahko nudi podporo za sesalne in vakuumske aplikacije.

Večplastna ojačitvena plast tkanine/tkanine iz vrvi se uporablja za vzdržljivost delovnega tlaka, medtem ko sta notranja guma in zunanja guma izbrani glede na medij, temperaturo in delovno okolje.

Načelo delovanja in strukturna kombinacija

Gumijasta cev s sesalno in izpustno prirobnico velikega premera omogoča transport medijev s kombinacijo:

Notranja gumijasta plast + ojačitvena plast + ogrodje iz spiralne jeklene žice (glede na konfiguracijo modela) + zunanja gumijasta plast + končne prirobnice

Med delovanjem praznjenja notranji tlak v glavnem podpira ojačitvena plast.

Med sesalnim ali vakuumskim delovanjem ogrodje iz spiralne jeklene žice zagotavlja obodno podporo, kar pomaga zmanjšati tveganje sploščitve in zrušitve cevi.

Končne prirobnice se uporabljajo za vijačne povezave s črpalkami, ventili, cevovodi in drugo opremo.

Specifikacije prirobnic je mogoče potrditi v skladu s standardi cevovoda na kraju samem ali risbami strank, kar zmanjša težave pri namestitvi, ki jih povzročajo neusklajene dimenzije priključkov.

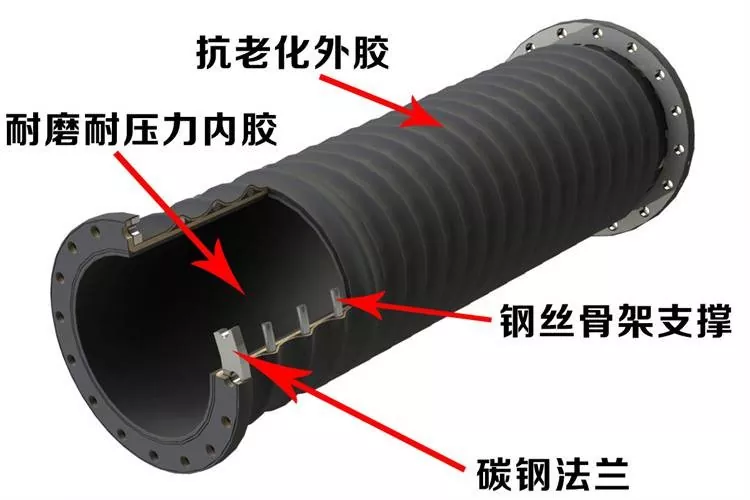

Ilustracija strukture izdelka

Struktura: notranja guma, odporna proti obrabi, ojačitvena plast, ogrodje iz spiralne jeklene žice, zunanja guma in prirobnica iz ogljikovega jekla

Opis glavne strukture

• Notranja gumijasta plast:
V neposrednem stiku s transportnim medijem. Primerne gumijaste materiale je mogoče izbrati glede na medije, kot so voda, gnojevka, mineralna gnojevka, pesek in gramoz, kot tudi glede na dejanske pogoje delovanja.

• Ojačana plast tkanine:
Uporablja večslojno strukturo vrvične tkanine/tkanine, ki vzdrži glavno tlačno obremenitev.

• Spiralno ogrodje iz jeklene žice:
Uporablja se za strukturne rešitve, ki zahtevajo sesalni ali vakuumski transport, ki zagotavlja podporo za telo cevi.

• Zunanja gumijasta plast:
Zagotavlja zunanjo zaščito in se lahko izbere glede na odpornost proti staranju, odpornost proti obrabi in zunanje pogoje delovanja.

• Končna prirobnica:
Lahko je opremljen s prirobnicami iz ogljikovega jekla ali nerjavečega jekla in se ujema s standardi, dimenzijami ali risbami kupcev.

Ključne prednosti

Prenos velikega premera:
Na voljo v različnih specifikacijah velikega premera, primernih za transport medijev z velikim pretokom. Dejanski razpoložljivi obseg premera se potrdi v skladu s tehničnimi zahtevami.

Prilagodljivost sesanja in praznjenja:
Glede na strukturno konfiguracijo se lahko uporablja za sesalni, izpustni ali kombinirani sesalni in izpustni transport.

Priročna prirobnična povezava:
Prirobnice je mogoče konfigurirati v skladu s splošnimi standardi, kot so GB, DIN, ANSI, JIS, ASME in risbami strank.

Izbirne rešitve, odporne proti obrabi:
Za abrazivne medije, kot so gnojevka, mineralna gnojevka, pesek in gramoz, je mogoče izbrati ustrezno notranjo gumo in ojačitvene strukture glede na pogoje obrabe.

Prilagodljiva povezava:
Gumijaste cevi zagotavljajo določeno prilagodljivost pri upogibanju in premikanju, primerno za vibracije opreme, premik cevovoda in pogoje odstopanja vgradnje.

Prilagojeno glede na delovne pogoje:
OEM in nestandardne prilagoditve so na voljo glede na premer, dolžino, tlak, vakuumski tlak, temperaturo, gumijasti material, specifikacije prirobnice in barvo.

Tehnične specifikacije

Naslednji parametri so sestavljeni iz obstoječih informacij o izdelku. Ker lahko različni premeri, strukture, dolžine in pogoji delovanja vplivajo na končno delovanje, bodo pri uradnem nakupu prevladali potrjeni tehnični parametri/risbe.

Opomba za potrditev specifikacije:
Izvirne informacije o izdelku vsebujejo dva različna opisa razponov premerov: »DN100–DN1000« in »DN100–DN2000«, medtem ko trenutna tabela parametrov navaja do DN500. Da bi se izognili nedoslednim informacijam na spletnem mestu, je priporočljivo, da pred objavo potrdite končni obseg dobave velikega premera glede na dejansko proizvodnjo in dobavne zmogljivosti.

Scenariji uporabe

Rudarstvo

Uporablja se za transport mineralne gnojevke, jalovine in gnojevke, ki vsebuje delce.

Za visoko abrazivne medije je treba notranji gumijasti material in strukturo ojačitve izbrati glede na velikost delcev, koncentracijo, pretok in tlak.

Poglabljanje

Primerno za plovila za poglabljanje dna, črpalke za gnojevko, cevovode za izpust blata in nekatere podvodne transportne sisteme.

Lahko se uporablja za sesanje in praznjenje gnojevke, mulja, peska in drugih materialov.

Pristanišča in terminali

Uporablja se v sistemih za transport tekočine ali materiala, ki zahtevajo zmogljivost velikega premera in fleksibilne povezave.

Specifikacije prirobnice je mogoče konfigurirati glede na zahteve za povezavo na kraju samem.

Pesek in gramoz

Primerno za transport peska, gramoza, vodno-peščenih mešanic, malte in drugih materialov, ki vsebujejo delce.

Strukture, odporne proti obrabi, je mogoče izbrati glede na dejanske pogoje obrabe.

Jeklarska industrija

Lahko se uporablja za transport industrijske vode, gnojevke, mineralne gnojevke in nekaterih industrijskih medijev.

Primeren tudi za fleksibilne cevovodne povezave med veliko opremo.

Gradbeništvo in inženiring

Glede na stopnjo tlaka, medij in strukturno konfiguracijo se lahko uporablja v gradbeni opremi in inženirskih projektih za transport tekočin ali materiala.

Industrijski prenos materiala

Primerno za industrijske transportne sisteme, kot so energija, čiščenje vode in inženirska oprema.

Na voljo so prilagojene rešitve glede na medije in dejanske pogoje delovanja.

Vodnik po izbiri in potrditev nakupa

Pri nakupu sesalne in tlačne gumijaste cevi velikega premera s prirobnico ni priporočljivo podajati ponudbe samo na podlagi notranjega premera.

Za sesalne in izpustne cevi bodo zahteve glede vakuumskega tlaka, srednjega odrgnjenja, temperature in prirobničnega priključka vplivale na končno konfiguracijo strukture in zmogljivost storitve.

• Najprej potrdite transportni medij:
Voda, morska voda, gnojevka, mineralna gnojevka, jalovina, pesek, gramoz ali drugi industrijski mediji.

• Potrdite delovne pogoje:
Pretok, delovni tlak, delovni vakuumski tlak, temperatura medija, srednja koncentracija in velikost delcev.

• Potrdite zahteve za namestitev:
Notranji premer, dolžina, zahteve za upogib/premik, standard prirobnice, mere prirobnice in tip tesnilne površine.

• Za aplikacije z visoko abrazijo, kot so mineralna gnojevka, jalovina in pesek/gramoz:
Treba je potrditi raztopino notranje gume, odporne na obrabo.

• Za aplikacije sesanja ali vakuumskega transporta:
Določiti je treba raven vakuumskega tlaka in potrditi, ali je potreben okvir iz spiralne jeklene žice.

• Za nestandardne projekte:
Za tehnično potrditev je priporočljivo predložiti risbe, stare vzorce cevi ali dejanske priključne mere.

Previdnostni ukrepi pri delovanju

· Delovni tlak, vakuumski tlak in temperatura ne smejo preseči dovoljenega območja potrjenega modela cevi. Za posebne omejitve veljajo dokumenti o tehnični potrditvi izdelka.

· Pri transportu abrazivnih medijev, kot sta pesek in mineralna gošča, je treba izbrati ustrezno notranjo gumijasto strukturo glede na dejanske pogoje obrabe, telo cevi pa je treba redno pregledovati.

· Pred namestitvijo prirobnice preverite standard prirobnice, razmik lukenj za vijake, tesnilno površino in dimenzije sornikov, da preprečite prisilno poravnavo med namestitvijo.

· Za sesalne aplikacije je treba potrditi zahtevo po vakuumu in konfiguracijo ojačitve spiralne jeklene žice. Če pride do neobičajne sploščitve, zrušitve ali deformacije cevi, prenehajte uporabljati cev in preverite pogoje delovanja.

· Med namestitvijo in transportom se izogibajte nepotrebnemu udarcu, stiskanju ali vlečenju koncev prirobnic, da zmanjšate poškodbe priključnih delov in telesa cevi.

· Za posebne kemične medije, visokotemperaturne medije ali nestandardne delovne pogoje pred nakupom navedite informacije, kot sta sestava medija in temperatura. Tehnično osebje mora potrditi združljivost materiala.

Vzdrževanje in upravljanje življenjske dobe

Dejanska življenjska doba gumijastih cevi velikega premera je povezana s transportnim medijem, tlakom, vakuumskim tlakom, temperaturo, upogibom, pogoji namestitve in pogostostjo uporabe.

Zato se mora vzdrževanje osredotočiti na:

Redni pregledi + zapisi o pogojih delovanja + pravočasno ravnanje z nenormalnimi pogoji

· Redno preverjajte, ali ima zunanja gumijasta plast razpoke, neobičajno obrabo, izbočenje ali druge vidne poškodbe.

· Preverite, ali je območje prirobničnega priključka ohlapno, pušča ali nenormalno deformirano.

· Preverite stanje cevi med sesanjem in izpustom, pri čemer bodite pozorni na nenormalno sploščenost, zrušitev ali deformacijo.

· Za abrazivne medije, kot sta mineralna gošča in pesek/gramoz, zabeležite pogoje obrabe glede na dejansko uporabo kot referenco za prihodnjo optimizacijo izbire.

· Ko cev ne deluje, se izogibajte dolgotrajnemu stiskanju z ostrimi predmeti. Med rokovanjem in shranjevanjem zmanjšajte nepotrebno upogibanje in udarce.

· Če pride do nenormalnega tlaka, očitnega puščanja, strukturne poškodbe ali nenormalne povezave, prenehajte uporabljati cev in opravite tehnični pregled.

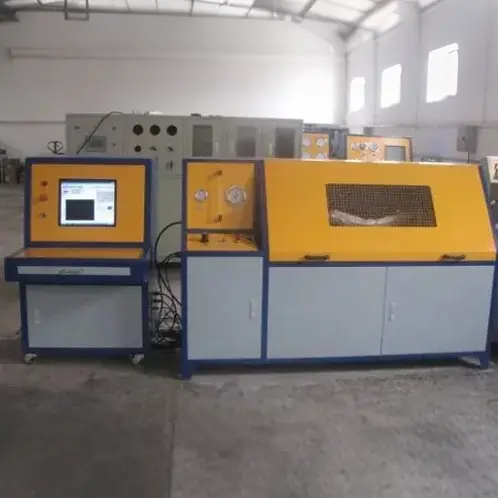

Nadzor kakovosti in dostava

Glede na obstoječe informacije o izdelku je mogoče končne izdelke pregledati v skladu s specifikacijami izdelka in zahtevami kupcev, vključno z:

· Videz

· Notranji premer

· Zunanji premer

· Dolžina

· Dimenzije prirobnice

· Tlak

· Vakuum / podtlak

· Trdota

· Zmogljivost gume

Če imajo stranke posebne zahteve glede testiranja, je treba pred naročilom potrditi elemente inšpekcijskih pregledov in standarde sprejemljivosti.

Za prilagojene izdelke je mogoče med fazo tehnične potrditve potrditi specifikacije, zahteve glede prirobnic, nivo tlaka, vakuumski tlak, transportni medij in zahteve glede dostave.

pogosta vprašanja

1. Katere specifikacije so na voljo za sesalno in izpustno gumijasto cev velikega premera?

Trenutne informacije o parametrih navajajo običajne notranje premere, vključno z DN100, DN150, DN200, DN250, DN300, DN400 in DN500 mm. Večje dimenzije so lahko tehnično potrjene glede na projektne zahteve.

2. Ali je mogoče na cev namestiti prirobnice?

ja Izdelek uporablja prirobnične povezave in ga je mogoče opremiti v skladu s standardi GB, DIN, ANSI, JIS, ASME ali risbami strank.

3. Ali se lahko uporablja za prevoz mineralne gnojevke in jalovine?

ja Glede na koncentracijo gnojevke, velikost delcev, pretok, tlak in temperaturo je mogoče izbrati ustrezne strukture, odporne proti obrabi. Končna rešitev se potrdi glede na dejanske pogoje delovanja.

4. Ali se lahko uporablja za projekte poglabljanja?

ja Cev je mogoče izbrati glede na zahteve glede medija, tlaka, vakuuma in načina namestitve sistema za poglabljanje.

5. Ali ga je mogoče prilagoditi glede na risbe?

ja Stranke lahko zagotovijo risbe, vzorce ali podrobne tehnične parametre za potrditev ohišja cevi in ​​strukture prirobnice.

6. Kaj je MOQ?

MOQ je odvisen od vrste izdelka, specifikacije, dolžine in zahtev glede prilagajanja.

Standardni izdelki lahko podpirajo nakupe v majhnih serijah. Posebna količina se potrdi med ponudbo.

7. Ali je mogoče zagotoviti vzorce?

Nekateri standardni izdelki lahko nudijo vzorce ali podporo za vzorce. Stroški vzorca in stroški prevoza se potrdijo glede na določen izdelek in situacijo naročila.

8. Kakšen je čas dostave?

Standardni izdelki običajno zahtevajo 7–20 delovnih dni.

Za izdelke po meri, cevi velikega premera in posebne specifikacije je treba dobavni rok potrditi glede na strukturo, količino in proizvodne zahteve.

Pred naročilom bo zagotovljen jasen razpored dostave.

9. Kako je zagotovljena kakovost za množična naročila?

Pregledi kakovosti se lahko izvajajo v skladu s specifikacijami izdelka in zahtevami kupcev, vključno z videzom, merami, prirobnicami, tlačnim in vakuumskim testiranjem.

Posebne inšpekcijske predmete je treba potrditi pred nakupom.
