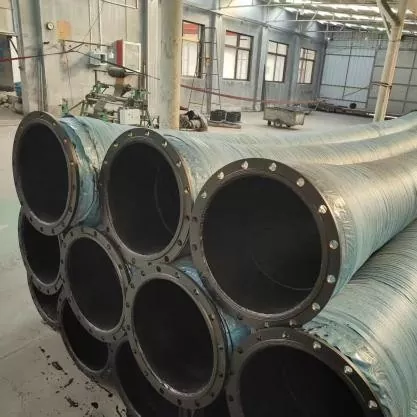

Gumijasta cev velikega premera, ojačana s spiralo iz jeklene žice

Gumijasta cev velikega premera, ojačana s spiralno jekleno žico JIDONGDA, je zasnovana za težke aplikacije, za katere so značilni visok tlak, visoke stopnje pretoka in znatne udarne obremenitve. Njegovo konstrukcijo predstavlja večslojna ojačitvena struktura iz jeklene žice visoke trdnosti v kombinaciji z visoko zmogljivo kompozitno gumo; vse komponente so oblikovane z enim samim postopkom visokotemperaturne vulkanizacije. To zagotavlja stabilno in trajno delovanje v zahtevnih okoljih, kot so rudniki, obalna območja in gradbišča na prostem.

Gumijasta cev velikega premera, ojačana s spiralo iz jeklene žice, združuje odlično fleksibilnost z visoko nosilnostjo. Absorbira tresljaje opreme, kompenzira napačne namestitve in toplotno raztezanje ali krčenje ter vzdrži nenehne notranje pritiske in zunanje udarce. V primerjavi s standardnimi gumijastimi cevmi, ojačanimi s tkanino, ta izdelek ponuja pomembne prednosti: odpornost proti vakuumskemu sesedanju, dimenzijsko stabilnost (odpornost na raztezanje) in visoko odpornost proti obrabi. Zaradi tega je kritična komponenta velikih industrijskih cevovodov, zasnovanih za transport gnojevke in razsutih materialov na dolge razdalje.

Večplastna struktura in ključne prednosti

1. Notranja delovna plast, odporna proti obrabi

Gladka notranja plast je izdelana iz mešanice naravnega in sintetičnega kavčuka, ki je zelo odporna na obrabo, in zmanjšuje upor proti pretoku. Odporen je proti eroziji in abraziji zaradi delcev peska in gramoza, s čimer upočasnjuje obrabo notranje stene ob stiku z materiali, kot so mineralna ruda, morski mulj in usedline pepela.

2. Ojačitvena plast iz spiralne jeklene žice

Več pramenov jeklene žice visoke trdnosti je spiralno navitih pod fiksnim kotom in tvori primarno nosilno ogrodje, ki opravlja štiri ključne funkcije:

- Poveča nazivni tlak

- Zagotavlja visoko odpornost na podtlak, kar preprečuje zrušitev med sesalnimi operacijami

- Omejuje radialno raztezanje telesa cevi pod pritiskom

- Izboljša splošno strukturno stabilnost in odpornost na udarce

3. Vmesni varovalni sloj

Elastična gumijasta plast, ki se nahaja med ojačitveno plastjo in zunanjim gumijastim pokrovom; razprši vpliv trenutnih tlačnih sunkov, zmanjša tveganje ločevanja plasti in bistveno izboljša odpornost proti utrujenosti med dolgotrajnim cikličnim črpanjem tekočine.

4. Zunanja zaščitna plast, odporna na vremenske vplive

Modificirana zunanja gumijasta prevleka, odporna na staranje, je zasnovana tako, da vzdrži različne zunanje dejavnike: razgradnjo UV zaradi izpostavljenosti okolju, razpoke ozona v industrijskih območjih, korozijo solnega pršila na obalnih območjih in mehansko obrabo med dviganjem in namestitvijo.

Ključna področja uporabe

1. Transportni sistemi rudarske industrije: transport mineralne gošče, jalovine, premogovne gošče in predelovalnih materialov; primeren za črpanje gnojevke z visoko vsebnostjo peska in vakuumske operacije.

2. Pristaniško poglabljanje in melioracija zemljišč: uporablja se s cevovodi za poglabljanje za transport morskega peska, rečnega mulja in materialov za polnjenje; plavajoče konfiguracije cevovodov, ki so na voljo za operacije na morju.

3. Naftna in plinska industrija: transport vrtalnega blata, industrijskih krožnih tekočin in sorodnih materialov.

4. Inženirski stroji in črpalne postaje: cevovodne povezave za velike bagre, industrijske vodne črpalke in težko opremo; dušenje vibracij med delovanjem.

5. Energetski in okoljski sektor: kroženje gnojevke za razžveplanje elektrarn, transport pepela/žlindre iz peči in cevovod za obdelavo industrijskih odpadkov.

6. Metalurška industrija: neprekinjen transport visoko abrazivnih mineralnih praškov in zrnatih medijev za taljenje.

Ključne lastnosti izdelka

1. Večslojna konstrukcija iz spiralne jeklene žice zagotavlja vrhunsko odpornost na pritisk in udarce.

2. odlična odpornost proti negativnemu tlaku; primeren tako za uporabo pri sesanju kot za izpust, kar preprečuje zrušitev cevi pod vakuumom.

3. Sposobnost proizvodnje velikega premera; nizka odpornost na tekočino zagotavlja večjo učinkovitost transporta.

4. Visoka prilagodljivost in kompenzacijske zmogljivosti; absorbira vibracije opreme in odpravlja koncentracije napetosti v cevnem sistemu.

5. Integrirana odpornost proti obrabi in vremenskim vplivom; zagotavlja zanesljivo življenjsko dobo v težkih okoljih, kot so rudniki in morske ploščadi.

6. Nizki stroški vzdrževanja; enostavnost namestitve, odstranitve in zamenjave namestitve na kraju samem zmanjša čas izpada opreme.

Možnosti konfiguracije po meri

1. Notranja podloga iz izboljšanega poliuretana (PU).

2. Specializirana izredno odporna zasnova za črpanje mineralne gnojevke.

3. Toplotno odporna izvedba (za neprekinjeno delovanje pri temperaturah nad 120°C).

4. Gumijasta zmes, odporna na olje.

5. Antistatična in protieksplozijsko zasnova.

6. Integriran sistem plovnosti (plavajoče cevi).

7. Standardne prirobnice ANSI, DIN, JIS ali BS.

8. Univerzalne hitre spojke.

Konkurenčne prednosti

✔ Robustna konstrukcija z večslojno ojačitvijo s vijačnico iz jeklene žice visoke trdnosti

✔ Odlična odpornost tako na nadtlak kot na vakuum

✔ Primerno za uporabo v raznolikih in zahtevnih industrijskih transportnih aplikacijah

✔ Sposobnost izdelave izdelkov velikega premera po meri za ekstremne pogoje delovanja

✔ Celovite proizvodne storitve OEM in ODM

✔ Bogate izkušnje z dobavo opreme za domače in mednarodne inženirske projekte

Primer izvedbe inženirskega projekta

Primer 1: Projekt melioracije zemljišč v morskem pristanišču (jugovzhodna Azija)

Projektne zahteve: Za melioracijo je bil potreben 12 km dolg pomorski cevovod, namenjen neprekinjenemu transportu morskega peska, pomešanega z drobljenimi školjkami in prodom. Plavajoče sesalne in izpustne cevi velikega premera so morale prenesti izpostavljenost solnemu pršilu in delovati v pogojih sesanja (podtlak).

Rešitev JIDONGDA: plavajoče gumijaste cevi DN600, ojačane z jekleno žico, z zunanjo gumijasto plastjo, ki je zelo odporna proti koroziji (razred za mornarje) in prirobnicami po standardu DIN.

Delovni rezultati: 24 mesecev neprekinjenega delovanja brez deformacije cevi (sploščitve) in brez razpok na zunanji gumijasti plasti zaradi izpostavljenosti solnemu pršilu. Pogostost zamenjave je bila zmanjšana za 70 % v primerjavi z običajnimi cevmi za poglabljanje. Izdelki so uspešno prestali neodvisne inšpekcije kakovosti za uporabo v pomorskem inženiringu in so postali izvajalčeva prednostna izbira.

pogosta vprašanja

V1: Kakšen je najvišji nazivni podtlak za gumijasto cev velikega premera z jekleno žico, ojačano s spiralo JIDONGDA? Ali so primerni za sesalna dela na velike razdalje pri poglabljanju?

O: Standardni modeli prenesejo podtlak do -0,09 MPa brez deformacij, medtem ko lahko po meri izdelani modeli z ojačenimi spiralnimi strukturami delujejo v pogojih globokega vakuuma do -0,098 MPa. Popolnoma so primerni za sesalne in izpustne operacije, vključno s poglabljanjem na dolge razdalje in transportom rudniške jalovine. Za pomorski prevoz na dolge razdalje je mogoče namestiti dodatne vzgonske elemente.

V2: Katere možnosti so na voljo za ravnanje z visokotemperaturnimi, oljnimi ali vnetljivimi/eksplozivnimi mediji?

O: Na voljo so trije tipi specializiranih rešitev: modeli, odporni na visoke temperature (za neprekinjeno delovanje nad 120 °C); izdelki iz na olje odporne kompozitne gume na osnovi nitrilnega kavčuka (NBR) za transport surove nafte, hidravličnih olj ali organskih topil; in antistatične zasnove, odporne proti eksplozijam, zasnovane za odvajanje statične elektrike, ki nastane zaradi trenja medijev (primerno za ravnanje z vnetljivimi naftnimi proizvodi). Za vse specializirane izdelke so na voljo poročila o preskusih, ki zajemajo lastnosti materiala in karakteristike delovanja.

V3: S katerimi mednarodnimi standardi za sklopke so izdelki združljivi? Ali lahko tovarna JIDONGDA dobavi popolnoma sestavljene enote?

O: Cevi so združljive s štirimi glavnimi standardi prirobnic (ANSI, DIN, JIS, BS) kot tudi z različnimi vrstami hitrih spojk. Nudimo celovito rešitev, ki vključuje rezanje, stiskanje prirobnic, monolitno vulkanizacijo in hidrostatsko testiranje; končni izdelki – skupaj z opremo – so dostavljeni neposredno na gradbišče, s čimer se odpravi potreba po nadaljnji obdelavi s strani stranke in zmanjša tveganje puščanja na zunanjih povezovalnih točkah.
