Kako lahko gumijasta cev s prirobnico velikega premera za težka dela izboljša zanesljivost v zahtevnih industrijskih aplikacijah

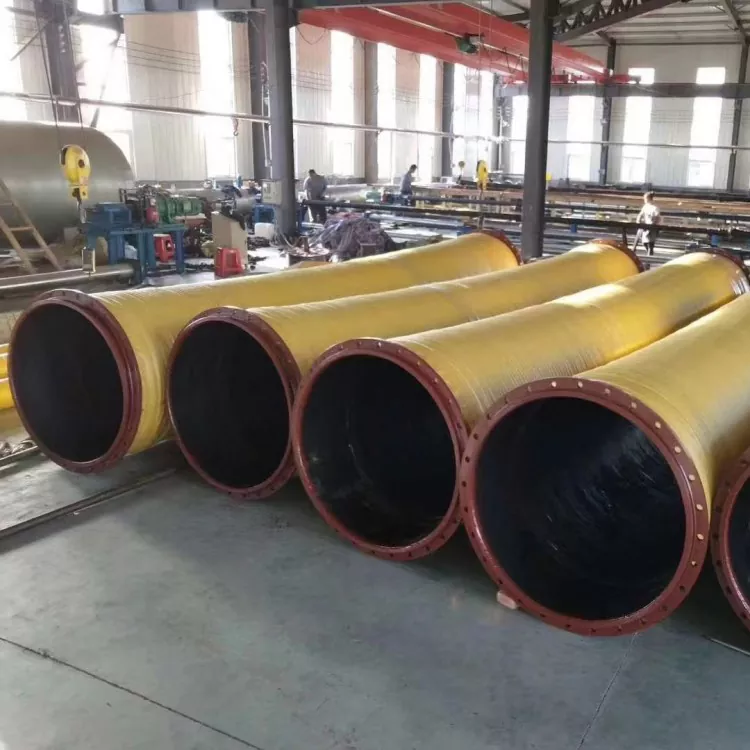

JIDONGDAzagotavljaGumijasta cev s prirobnico velikega premera za težka delaza zahtevne industrijske transportne aplikacije, vključno z rudarjenjem, ravnanjem s peskom in gramozom, transportom jalovine in sistemi težke opreme. Z ojačano strukturo, gumijastimi možnostmi, odpornimi proti obrabi, in nastavljivimi prirobniškimi priključki pomaga inženirjem zgraditi sisteme za prenos tekočine in gnojevke, primerne za zahtevne pogoje delovanja.

Cev z velikim premerom mora narediti več kot premikati material z ene točke na drugo. Pri težkih operacijah lahko abrazivni delci, nihajoči tlak, vibracije in mehanske obremenitve pospešijo obrabo in povečajo zahteve po vzdrževanju. Izbira pravegaGumijasta cev s prirobnico velikega premera za težka delazahteva skupno oceno transportiranega medija, notranjega premera, ojačitvene strukture, delovnega tlaka, vakuumskih zahtev, temperature in dimenzij prirobnic. V tem priročniku je razloženo, kako te cevi delujejo, kje se uporabljajo, kako izbrati ustrezne specifikacije in katere vzdrževalne prakse pomagajo podpirati zanesljivo delovanje. Opisuje tudi tehnične podrobnosti, ki jih morajo kupci potrditi pri proizvajalcu, preden oddajo naročilo.

Kazalo

1. Zakaj težki industrijski sistemi potrebujejo posebne gumijaste cevi?
2. Kako je izdelana gumijasta cev s prirobnico za težke obremenitve?
3. Katere so glavne prednosti cevi s prirobnico velikega premera?
4. Katere industrije uporabljajo gumijaste cevi s prirobnico za težke obremenitve?
5. Kako izberete prave specifikacije cevi?
6. Kakšni so ključni izbirni dejavniki v primerjavi?
7. Kako lahko namestitev in vzdrževanje izboljšata življenjsko dobo?
8. Pogosto zastavljena vprašanja
9. Kako lahko najdete ustrezno rešitev za cevi?

Zakaj težki industrijski sistemi potrebujejo posebne gumijaste cevi?

Industrijski transportni sistemi pogosto delujejo v pogojih, ki hitro razkrijejo omejitve običajnih cevi. Ko cevovod transportira mineralno gnojevko, pesek, gramoz ali jalovino, se trdni delci vedno znova dotikajo notranje stene. Sčasoma lahko ta obraba zmanjša debelino stene, oslabi strukturo cevi in ​​poveča tveganje puščanja.

Drugi izzivi vključujejo nihanje tlaka, vibracije opreme, omejen prostor za namestitev in premikanje med povezanimi komponentami. Pri sesalnih aplikacijah podtlak uvaja še en pomemben vidik: cev mora imeti ustrezno strukturo, da se upira zlomu pod določenimi vakuumskimi pogoji.

A Gumijasta cev s prirobnico velikega premera za težka delaobravnava te izzive z izbiro materiala, ojačitvijo in končnimi povezavami glede na uporabo. Njegova velika izvrtina omogoča prenos velike količine materiala, medtem ko razporeditev prirobnice zagotavlja definiran vmesnik z združljivimi cevmi in opremo.

Vendar oznaka za težko obremenitev ne pomeni samodejno, da lahko vsaka cev prenese vsak pritisk, temperaturo ali abrazivni medij. Pravilna inženirska izbira je bistvena za varno in zanesljivo delovanje.

Kako je izdelana gumijasta cev s prirobnico za težke obremenitve?

Učinkovitost cevi je odvisna od interakcije več strukturnih komponent. Vsaka plast opravlja drugačno funkcijo in končna konfiguracija mora odražati dejansko delovno okolje.

1. Notranja gumijasta plast

Notranja cev je v neposrednem stiku s transportiranim medijem. Za abrazivne materiale, kot so pesek, mineralna gošča in jalovina, je treba gumijasto zmes izbrati glede na velikost delcev, koncentracijo, lastnosti pretoka in pričakovano resnost obrabe.

Pomembna je tudi združljivost materialov. Zmes, primerna za vodo, morda ni primerna za olje, agresivne kemikalije ali uporabo pri visokih temperaturah. Kupci bi morali pri proizvajalcu potrditi priporočeni material obloge, namesto da domnevajo, da ena formulacija gume ustreza vsaki uporabi.

2. Ojačitveni sloj

Ojačitev zagotavlja konstrukcijsko trdnost, ki je potrebna za vzdržljivost določenih delovnih pogojev. Odvisno od uporabe lahko konstrukcija vključuje več plasti vrvične tkanine ali drugih ojačitvenih materialov.

Če gre za sesanje ali podtlak, bo morda potrebna spiralna jeklena žica ali druga ustrezna podporna struktura. Zasnova ojačitve mora biti usklajena z delovnim tlakom, vakuumskim tlakom, dolžino cevi, upogibnimi pogoji in mehanskimi obremenitvami.

3. Zunanji gumijasti pokrov

Zunanji pokrov pomaga zaščititi ojačitev pred izpostavljenostjo okolja, površinsko obrabo in mehanskimi poškodbami. Njegova formulacija mora odražati pogoje namestitve, vključno s stikom z okoliško opremo, izpostavljenostjo vremenskim vplivom in možnim stikom z olji ali drugimi snovmi.

4. Prirobnične povezave

Prirobnice ustvarjajo mehansko povezavo med cevjo in sosednjim cevovodom ali opremo. Njihove mere, materiali, razporeditev lukenj za vijake in tesnilne površine se morajo ujemati s spojnim vmesnikom.

Odvisno od projektnih zahtev je mogoče določiti konfiguracije prirobnic v skladu z GB, DIN, ANSI, JIS, ASME ali risbami strank, odvisno od tehnične potrditve. Pravilna poravnava in združljive tesnilne komponente so bistvenega pomena za zmanjšanje puščanja in izogibanje nepotrebni obremenitvi povezave.

Katere so glavne prednosti cevi s prirobnico velikega premera?

Če je pravilno določena, lahko gumijasta cev za težke obremenitve nudi več praktičnih prednosti za industrijske transportne sisteme.

• Prenos velikih količin:Velik notranji premer podpira gibanje znatnih količin tekočine ali primernih trdnih in tekočih mešanic.
• Odpornost proti obrabi glede na aplikacijo:Ustrezno izbrana zmes notranje gume pomaga pri obvladovanju obrabe, ki jo povzročajo abrazivni delci.
• Ojačana konstrukcija:Ustrezna zasnova ojačitve podpira zahtevane tlake in mehanske pogoje delovanja.
• Fleksibilna cevovodna povezava:Gumijasta konstrukcija lahko prenese določene premike in vibracije pri namestitvi, če je cev pravilno zasnovana in nameščena.
• Nastavljivi vmesniki prirobnice:Priključne mere in razporeditev prirobnic je mogoče določiti tako, da ustrezajo združljivi opremi.
• Prilagajanje na podlagi projekta:Premer, dolžino, zahteve glede tlaka, materiale in podrobnosti o povezovanju je mogoče pregledati glede na potrebe posameznega projekta.

Te prednosti so odvisne od pravilnega inženiringa, kakovosti izdelave in namestitve. Cev, ki je nepravilno dimenzionirana ali deluje zunaj nazivnih pogojev, lahko povzroči prezgodnjo okvaro, tudi če je njena splošna konstrukcija namenjena težkim obratovanjem.

Katere industrije uporabljajo gumijaste cevi s prirobnico za težke obremenitve?

Zaradi kombinacije velike izvrtine, ojačane konstrukcije in nastavljivih povezav je ta kategorija cevi uporabna v več industrijskih sektorjih.

Rudarstvo in predelava mineralnih surovin

Pri rudarjenju se lahko za prenos mineralne gošče, rudne gošče in drugih abrazivnih mešanic uporabljajo cevi velikega premera. Izbira obloge zahteva pozornost na lastnosti delcev, koncentracijo, hitrost pretoka in resnost obrabe.

Ravnanje s peskom, gramozom in jalovino

Delovanje s peskom in gramozom pogosto premika mešanice, ki vsebujejo trde delce, ki lahko povzročijo znatno notranjo obrabo. Pravilno izbrana cev lahko zagotovi prožno povezavo med združljivo transportno opremo in deli cevovoda.

Pristanišča in projekti poglabljanja

Gradnja pristanišča in poglabljanje dna lahko zahtevata prenos velikih količin vode, usedlin in ustreznih mešanic gnojevke. Odvisno od namestitve je treba cev oceniti glede pogojev sesanja, premikanja, nihanj tlaka in izpostavljenosti okolja.

Jeklarska in težka proizvodnja

Jeklarne in drugi težki industrijski obrati lahko uporabljajo gumijaste cevi v izbranih industrijskih sistemih za vodo, gnojevko in ravnanje z materialom. Za vsako storitev je treba preveriti združljivost medija, temperaturne omejitve in delovni tlak.

Velike črpalke in inženirska oprema

Velike črpalne enote in inženirski sistemi imajo lahko koristi od gibljivih cevnih povezav, kjer je treba upoštevati premikanje opreme ali vibracije. Cev mora biti nameščena znotraj dovoljenega radija upogiba in se ne sme uporabljati za kompenzacijo nepravilno poravnanih ali nepodprtih cevi.

Kako izberete prave specifikacije cevi?

Izbira cevi samo glede na premer ali nakupno ceno lahko povzroči težave z združljivostjo in nepotrebne stroške zamenjave. Sistematična ocena pomaga kupcem prepoznati primerno konfiguracijo pred začetkom proizvodnje.

1. korak: Identificirajte prenašani medij

Podrobno opišite gradivo. Za gnojevko navedite trdno sestavo, velikost delcev, koncentracijo in morebitne nenavadne značilnosti pretoka. Za tekočine določite kemično sestavo in temperaturo. Te podrobnosti pomagajo ugotoviti, ali je predlagana notranja guma primerna.

2. korak: potrdite delovni tlak in vakuum

Določite normalni in najvišji delovni tlak, nihanja tlaka in ali sistem deluje pod sesanjem. Za vakuumsko delovanje zagotovite zahtevan podtlak in delovne pogoje. Delovni tlak in vakuumska odpornost sta ločena vidika načrtovanja in ju je treba preveriti neodvisno.

3. korak: Določite premer in dolžino

Potrdite zahtevani notranji premer, skupno dolžino, razporeditev priključkov in prostor za namestitev. Zasnova mora upoštevati zahteve glede pretoka, vmesnike opreme in dovoljene upogibne pogoje.

4. korak: Ujemanje s standardom prirobnice

Zagotovite zahtevani standard prirobnice ali celotno tehnično risbo. Preverite zunanji premer prirobnice, debelino, število lukenj za vijake, premer lukenj za vijake, dimenzije kroga vijakov in tesnilno površino. Samo nazivni premer ne zadostuje za zagotovitev združljivosti.

5. korak: Določite inšpekcijske zahteve

Pred naročilom se dogovorite o obsegu pregleda in veljavnih kriterijih prevzema. Odvisno od projekta lahko to vključuje preverjanje dimenzij, pregled prirobnic, videza, trdote, lastnosti gume, tlačno testiranje ali vakuumsko testiranje.

Metode preskušanja, zahteve glede vzorcev in meje sprejemljivosti je treba potrditi pisno. Ne domnevajte, da je vsak pregled standardno vključen v vsako naročilo.

Kakšni so ključni izbirni dejavniki v primerjavi?

Naslednja tabela povzema glavne tehnične vidike za različna transportna okolja. To so smernice za izbiro in ne zajamčene ocene izdelkov.

Za prilagojeno priporočilo posredujte te podrobnosti proizvajalcu skupaj z risbami, fotografijami namestitve ali obstoječimi specifikacijami cevi, kjer so na voljo.

Kako lahko namestitev in vzdrževanje izboljšata življenjsko dobo?

Celo dobro zasnovana cev zahteva pravilno namestitev in redni pregled. Vzdrževanje je še posebej pomembno pri aplikacijah, ki vključujejo abrazivne medije, nihanje tlaka in vibracije težke opreme.

Najboljše prakse namestitve

• Preverite, ali se dimenzije prirobnice in tesnilne površine ujemajo s priključeno opremo.
• Preden privijete vijake prirobnice, poravnajte sosednje cevovode.
• Uporabite združljiva tesnila in sledite navedenemu postopku za zategovanje vijakov.
• Izogibajte se zvijanju cevi med namestitvijo ali na silo, da bi se upogibala težje od najmanjšega dovoljenega polmera proizvajalca.
• Zagotovite ustrezno podporo za sklope težkih cevi in ​​priključene cevi.
• Cev hranite stran od ostrih robov, čezmernih zunanjih obremenitev in škodljivih virov toplote.
• Pred zagonom potrdite, da je celoten sklop primeren za dejanski tlak, temperaturo in transportni medij.

Kontrolni seznam za rutinske preglede

• Preglejte notranjo oblogo, kjer to dopuščajo dostop ali metode pregleda.
• Preverite, ali so na zunanjem pokrovu razpoke, ureznine, izpostavljena ojačitev in neobičajna obraba.
• Poiščite izbočenje, deformacijo, zvijanje ali znake strukturne poškodbe.
• Preglejte prirobnične povezave glede puščanja, zrahljanih pritrdilnih elementov in poškodovanih tesnilnih površin.
• Zabeležite delovni tlak, temperaturo in vse spremembe transportiranega materiala.
• Zamenjajte poškodovane sklope v skladu z veljavnimi varnostnimi postopki in navodili proizvajalca.

Pogostost pregledov mora odražati resnost delovanja, zgodovino servisiranja in posledice okvare. Če se spremenijo medij, tlak, vakuumski pogoji ali postavitev namestitve, ponovno ocenite specifikacijo cevi, namesto da predvidevate, da obstoječi sklop ostaja primeren.

Pogosto zastavljena vprašanja

1. Za kaj se uporablja gumijasta cev s prirobnico velikega premera za težka dela?

Zasnovan je za zahtevne transportne aplikacije, ki lahko vključujejo velike količine pretoka, abrazivne medije ali povezave težke opreme. Tipične uporabe vključujejo rudarsko gnojevko, ravnanje s peskom in gramozom, transport jalovine, izbrane pristaniške dejavnosti in industrijske transportne sisteme.

2. Ali se lahko ta cev uporablja za prevoz jalovine?

Da, primerna konfiguracija se lahko upošteva za transport jalovine. Proizvajalec mora oceniti velikost delcev, koncentracijo trdnih delcev, pretok, tlak, temperaturo in pričakovano obrabo, preden potrdi ustrezno strukturo in oblogo cevi.

3. Ali težka konstrukcija vedno pomeni višji nazivni tlak?

Ne. Težka obremenitev se na splošno nanaša na konfiguracijo, zasnovano za zahtevne pogoje delovanja, vendar ne določa samodejno višje stopnje delovnega tlaka. Nazivni tlak je odvisen od celotne strukture cevi in ​​njenih določenih delovnih pogojev.

4. Ali je mogoče prilagoditi dimenzije prirobnic?

Konfiguracije prirobnic je mogoče pregledati glede na priznane standarde ali risbe strank, odvisno od tehnične potrditve. Kupci morajo predložiti celotne priključne mere, vključno z vzorcem vijakov, debelino prirobnice in zahtevami glede tesnilne površine.

5. Ali se lahko cev uporablja pri sesanju?

Potencialno, če je izbrana konstrukcija posebej primerna za zahtevani podtlak. Pred uporabo je treba potrditi potrebno stopnjo vakuuma in kakršno koli podporno ojačitev. Cev za izpust ne bi smela samodejno veljati za primerno za sesalno storitev.

6. Katere podatke morajo kupci zagotoviti, ko zahtevajo ponudbo?

Navedite zahtevani notranji premer, dolžino cevi, transportni medij, delovni tlak, zahteve glede vakuuma, če je primerno, temperaturno območje, standard prirobnice, pogoje namestitve, količino naročila in zahteve glede pregleda. Risbe in fotografije lahko pomagajo razjasniti neobičajne potrebe po povezavi ali namestitvi.

Kako lahko najdete ustrezno rešitev za cevi?

Izbira pravegaGumijasta cev s prirobnico velikega premera za težka delavključuje uravnoteženje pretočne zmogljivosti, odpornosti proti obrabi, ojačitev, zahteve glede tlaka in vakuuma, združljivost prirobnice in vidike vzdrževanja. Skrbno določena cev lahko pomaga zmanjšati obrabo, ki se ji je mogoče izogniti, poenostavi povezave opreme in podpira bolj zanesljive industrijske transportne operacije.

JIDONGDA ponuja aplikacijsko usmerjeno konfiguracijo cevi in ​​prilagoditev glede na zahteve projekta. Ne glede na to, ali vaš sistem obravnava mineralno gnojevko, pesek, gramoz, jalovino ali druge združljive medije, delite svoje tehnične specifikacije in pogoje delovanja z inženirsko ekipo.Kontaktirajte nasdanes, da bi razpravljali o vaši aplikaciji, zahtevali prilagojeno ponudbo in določili ustrezno konfiguracijo cevi za vašo opremo in potrebe projekta.
