Kako lahko z žico ojačana gumijasta cev s prirobnico velikega premera izboljša učinkovitost prenosa materiala v težkih razmerah

JIDONGDAzagotavljaGumijasta cev s prirobnico velikega premera, ojačana z žicoza zahtevne industrijske sesalne in izpustne aplikacije, kjer so bistvenega pomena strukturna stabilnost, zanesljive povezave in prenos velike količine materiala. Ta gibljiva cev, oblikovana za transport vode, gnojevke, blata, peska in združljivih mineralnih materialov, združuje večplastno gumijasto strukturo, ojačitev iz spiralne jeklene žice in prilagodljive prirobnične povezave za reševanje praktičnih izzivov rudarjenja, poglabljanja in industrijskih črpalnih sistemov.

Gumijasta cev s prirobnico velikega premera, ojačana z žico, je zasnovana tako, da ohranja svojo obliko med sesalnimi postopki, hkrati pa podpira zahteve glede tlaka pri aplikacijah za praznjenje. Njena spiralna ojačitev iz jeklene žice pomaga upreti notranji deformaciji pod negativnim tlakom, medtem ko gumijasti sloji ščitijo cev in se prilagajajo različnim transportiranim medijem. Konci s prirobnicami poenostavljajo integracijo s črpalkami, opremo za poglabljanje dna in fiksnimi cevovodi. Ta priročnik razlaga strukturo cevi, princip delovanja, industrijske aplikacije, izbirna merila in vzdrževalne prakse, da bi inženirskim ekipam pomagal določiti primerno rešitev za njihove pogoje delovanja.

Kazalo

1. Kaj je gumijasta cev s prirobnico velikega premera, ojačana z žico?
2. Kako deluje njegova ojačana struktura?
3. Katere so glavne prednosti delovanja?
4. Katere industrije imajo koristi od te cevi?
5. Kako se primerja z drugimi vrstami cevi?
6. Kako izbrati pravo cev?
7. Katere prakse namestitve in vzdrževanja so pomembne?
8. Pogosto zastavljena vprašanja
9. Zaključek in povpraševanje po izdelku

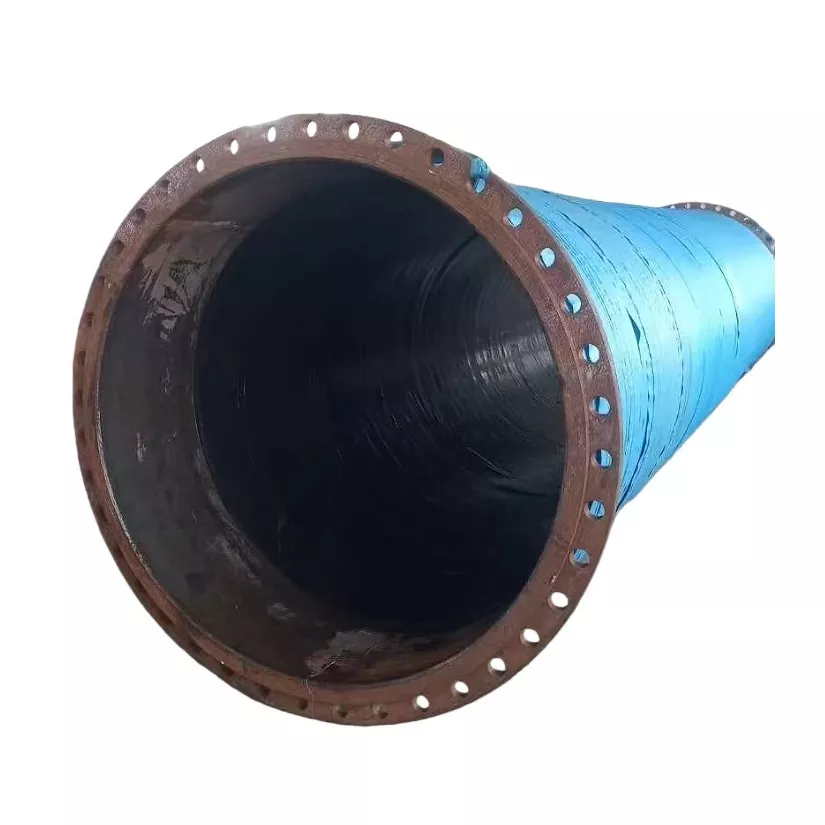

Kaj je gumijasta cev s prirobnico velikega premera, ojačana z žico?

Gumijasta cev s prirobnico velikega premera, ojačana z žico, je fleksibilna komponenta cevovoda, zasnovana za premikanje znatnih količin tekočin in združljivih mešanic trdnih in tekočih snovi. To je še posebej uporabno, kadar je običajne toge cevi težko namestiti, oprema zahteva prožne povezave ali pa mora cevovod delovati tako v pogojih sesanja kot izpusta.

Značilna značilnost je spiralna jeklena žica, vdelana v steno cevi. V nasprotju z gumijasto cevjo, ki temelji samo na svojem elastomernem ohišju in tekstilni ojačitvi, ta konstrukcija dodaja obodno podporo, ki ji pomaga upreti zunanjemu pritisku med delovanjem vakuuma.

JIDONGDA razvija to cev za aplikacije, ki vključujejo:

• Prenos vode in ravnanje z industrijskimi tekočinami.
• Prevoz gnojnice, blata, peska in mineralnih materialov.
• Sistemi za poglabljanje in odstranjevanje usedlin.
• Operacije rudarjenja in predelave agregatov.
• Fleksibilne povezave med črpalkami, opremo in cevovodi.

Za kupce, ki ocenjujejo različne konfiguracije, je stran izdelka cevi, ojačane z žico JIDONGDA, izhodišče za pregled strukture izdelka in možnosti prilagajanja.

Kako deluje njegova ojačana struktura?

Učinkovitost industrijske cevi velikega premera je odvisna od usklajenega delovanja njenih gumijastih zmesi, ojačitvenih plasti, strukture jeklene žice in končnih povezav. Vsaka komponenta obravnava drugačno delovno zahtevo.

1. Notranja gumijasta plast

Notranja zračnica je v neposrednem stiku s transportiranim materialom. Njegovo spojino je treba izbrati glede na kemijske lastnosti medija, značilnosti delcev in delovno temperaturo. Za abrazivno gnojevko ali pesek lahko ustrezno formulirana gumijasta zmes, odporna proti obrabi, pomaga zmanjšati notranjo erozijo in prezgodnjo odpoved.

2. Visoko trdne ojačitvene plasti

Tkanina ali druge določene ojačitvene plasti zagotavljajo dodatno strukturno trdnost in pomagajo cevi vzdržati notranji pritisk med praznjenjem. Njihova razporeditev in specifikacije morajo ustrezati predvidenemu delovnemu tlaku in pogojem delovanja.

3. Ojačitev iz spiralne jeklene žice

Vdelana jeklena žica tvori podporni okvir okoli oboda cevi. Med sesanjem lahko zunanji atmosferski tlak potisne neustrezno podprto cev navznoter. Spiralna ojačitev pomaga ohraniti notranji prehod toka in zmanjša tveganje sploščitve ali zrušitve.

4. Zaščitni zunanji gumijasti pokrov

Zunanji sloj pomaga zaščititi cev pred zunanjimi obrabami, udarci, izpostavljenostjo vremenskim vplivom in mehanskimi poškodbami. Ustrezna pokrivna masa je odvisna od okolja namestitve in pričakovane izpostavljenosti.

5. Prirobnične končne povezave

Konci s prirobnicami omogočajo povezavo cevi z združljivimi črpalkami, opremo za poglabljanje dna in fiksnimi deli cevovoda. JIDONGDA lahko konfigurira dimenzije prirobnic in ureditev povezav v skladu z veljavnimi standardi ali risbami strank, odvisno od tehnične potrditve.

Katere so glavne prednosti delovanja?

Izboljšana stabilnost pod negativnim pritiskom

Vakuumska odpornost je ključni razlog za izbiro gumijaste cevi velikega premera s prirobnico, ojačane z žico. Spiralna jeklena žica pomaga vzdrževati prerez cevi med sesanjem, kar podpira stabilnejši pretok materiala. Dejanska vakuumska zmogljivost je odvisna od razmika žice, premera cevi, oblike ojačitve, dolžine, pogojev upogibanja in delovnega tlaka.

Podpora za operacije sesanja in praznjenja

Mnogi industrijski prenosni sistemi zahtevajo cev za obvladovanje podtlaka med sesanjem in pozitivnega tlaka med izpustom. Pravilno določena konstrukcija obravnava oba pogoja s svojim kombiniranim sistemom ojačitve. Kupci bi morali preveriti nazivne meje za vsak način delovanja, namesto da domnevajo, da primernost za enega zagotavlja primernost za drugega.

Prenos velike količine materiala

Velik notranji premer lahko sprejme znatne stopnje pretoka, če je cev pravilno dimenzionirana za črpalko in sistem. Ustrezna izbira premera pomaga uravnotežiti zahteve glede pretoka, hitrosti, izgube tlaka in značilnosti transportiranega materiala.

Prilagodljiva integracija opreme

Gumijasta konstrukcija omogoča gibanje in pomaga pri povezovanju opreme, ki morda ni popolnoma poravnana s togim cevovodom. Prirobnične povezave zagotavljajo tudi praktičen vmesnik za namestitev, pregled in zamenjavo, če so zasnovane za opremo za spajanje.

Konfiguracija, specifična za projekt

Premer cevi, dolžina, gumijasta zmes, struktura ojačitve in konfiguracija prirobnice se lahko upoštevajo skupaj. To omogoča, da sklop cevi odraža dejanske pogoje delovanja, namesto da se zanaša na splošne specifikacije.

Katere industrije imajo koristi od te cevi?

Rudarstvo in predelava mineralnih surovin

Pri rudarjenju se abrazivna gnojevka, jalovina in mešanice, ki vsebujejo minerale, pogosto premikajo med predelovalno opremo in določenimi skladiščnimi območji. Primerna cev združuje združljivo notranjo gumijasto zmes z ojačitvijo, zasnovano za pričakovane pogoje tlaka in vakuuma.

Poglabljanje in odstranjevanje usedlin

Sistemi za poglabljanje prenašajo pesek, mulj, blato in usedline skozi sesalne in izpustne cevovode. Prilagodljive cevi s prirobnico lahko povežejo črpalke in opremo za poglabljanje dna, medtem ko se prilagajajo premikanju namestitve. Cev je treba izbrati glede na dejansko koncentracijo trdnih delcev, velikost delcev, pogoje pretoka in morsko ali sladkovodno okolje.

Ravnanje s peskom in gramozom

Pridobivanje in predelava agregatov lahko zahtevata prenos vode, pomešane s peskom ali gramozom. Odpornost proti obrabi in ustrezna hitrost pretoka sta še posebej pomembni, ker lahko grobi delci pospešijo obrabo obloge cevi, zavojev in priključnih mest.

Industrijski črpalni sistemi

Velike črpalke lahko zahtevajo prilagodljive sesalne in izpustne povezave, da se prilagodijo gibanju opreme, poenostavijo namestitev ali izolirajo nekatere vibracije. Vrednosti tlaka in vakuuma cevi se morajo ujemati z delovnim obsegom črpalke, vključno s pogoji za zagon in zaustavitev.

Pristanišča in pomorski inženiring

Pristaniške dejavnosti in pomorski projekti lahko uporabljajo cevi z velikim premerom za prenos materiala in cevovodne povezave. Za ta okolja bi morali kupci oceniti tudi zunanjo izpostavljenost, zaščito prirobnice pred korozijo, ravnanje z obremenitvami in morebitne pomorske zahteve, specifične za projekt.

Kako se primerja z drugimi vrstami cevi?

Različne konstrukcije cevi služijo različnim namenom. Najboljša izbira je odvisna od smeri toka, tlačnih pogojev, transportiranega medija in zahtevane povezave.

Primerjava je splošna in ne nadomestek podatkov, specifičnih za model. Podrobnosti konstrukcije se med proizvajalci razlikujejo in domnevati, da nobena vrsta cevi ne bo prekašala druge v vseh pogojih.

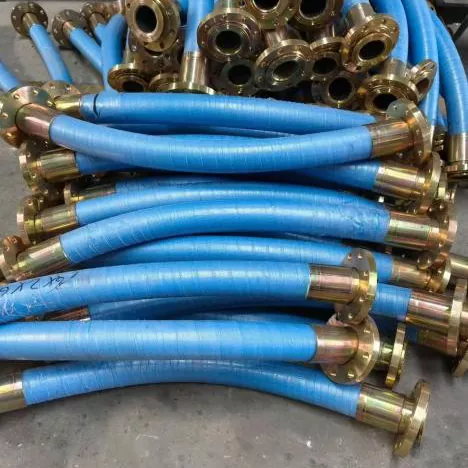

Za sorodne zahteve raziščite JIDONGDA gumijaste cevi za poglabljanje dna s prirobnico in kategorije sesalnih in izpustnih gumijastih cevi velikega premera, kjer so na voljo.

Kako izbrati pravo cev?

Pred nakupom z žico ojačane gumijaste cevi s prirobnico velikega premera bi morale ekipe za inženiring in nabavo opredeliti dejansko dajatev, namesto da bi izbrali izdelek samo po nazivnem premeru.

1. Identificirajte prenašani medij

Določite, ali bo cev prenašala čisto vodo, odpadno vodo, blato, pesek, mineralno gnojevko ali drug material. Vključite kemično sestavo, velikost delcev, koncentracijo trdnih snovi in ​​temperaturo. Te podrobnosti usmerjajo izbiro notranje gumene zmesi in zaščite pred obrabo.

2. Potrdite zahteve glede premera in pretoka

Določite zahtevani notranji premer iz ciljne stopnje pretoka, dovoljene izgube tlaka, značilnosti črpalke in zahtev za transport materiala. Prevelika ali premajhna cev lahko povzroči neučinkovitost sistema ali težave pri delovanju.

3. Določite mejne vrednosti tlaka in vakuuma

Zagotovite normalen delovni tlak, najvišji pričakovani tlak, sesalni vakuum in morebitne prehodne pogoje. Zahtevajte dokumentirane ocene za predlagano konfiguracijo. Ocene delovnega tlaka in vakuuma ne bi smeli sklepati zgolj na podlagi videza ali žične ojačitve.

4. Določite dolžino in usmerjanje

Izmerite zahtevano nameščeno dolžino in določite zavoje, premikanje in položaje povezav. Upoštevajte proizvajalčev najmanjši upogibni polmer in se izogibajte napeljavi, ki povzroča zvijanje, zvijanje, čezmerno napetost ali koncentrirane obremenitve na prirobnicah.

5. Ujemanje s standardom prirobnice

Potrdite veljavni standard prirobnice, nazivno velikost, tlačni razred, vzorec lukenj za vijake, oblogo, material in razporeditev tesnil. Potencialni standardi vključujejo GB, DIN, ANSI, JIS in ASME, vendar je treba združljivost preveriti glede na natančno opremo za parjenje in zahteve projekta.

6. Ocenite pogoje storitve

Upoštevajte izpostavljenost na prostem, vlago, obrabo, udarce, korozijo, delovne cikle in pričakovan dostop za vzdrževanje. Tehnično združljiva cev z neustrezno zunanjo zaščito ali nepravilnim priključkom ima lahko še vedno kratko življenjsko dobo.

Za ponudbo pripravite naslednje podatke:

• Potreben notranji premer cevi in ​​skupna dolžina.
• Prenosni medij in delovna temperatura.
• Delovni tlak, največji tlak in sesalni vakuum.
• Standardi prirobnic, dimenzije in podrobnosti o opremi za parjenje.
• Postavitev namestitve, zahteve za upogibanje in izpostavljenost okolju.
• Količina, zahteve glede dostave in ustrezni inšpekcijski dokumenti.

Katere prakse namestitve in vzdrževanja so pomembne?

Pravilna namestitev je bistvenega pomena za doseganje predvidene učinkovitosti armiranega cevnega sklopa. Tudi dobro zasnovan izdelek lahko prezgodaj odpove, če je zvit, preveč upognjen, slabo podprt ali če deluje zunaj nazivnih meja.

Priporočila za namestitev

• Pred namestitvijo preglejte telo cevi, površine prirobnic in tesnilne površine.
• Poravnajte nasprotne prirobnice, ne da bi cev silili na svoje mesto.
• Uporabite združljiva tesnila in pritrdilne elemente, zategnite vijake v skladu z veljavnim postopkom.
• Preprečite torzijo, čezmerne natezne obremenitve in upogibe, ki so večji od navedenega najmanjšega polmera.
• Zagotovite ustrezno podporo, kjer bi lahko teža sklopa cevi ali zunanje obremenitve obremenile povezave.
• Pred zagonom preverite mejne vrednosti tlaka in vakuuma v sistemu.

Rutinski pregled

• Preverite razpoke, izbokline, izpostavljeno ojačitev, ureznine in nenavadne deformacije.
• Preglejte prirobnične povezave glede puščanja, korozije, zrahljanih pritrdilnih elementov in poškodovanih tesnil.
• Spremljajte nepričakovano izgubo tlaka, zmanjšan pretok ali znake zloma sesanja.
• Preverite odrgnino na območjih, ki so izpostavljena grobim delcem ali ponavljajočemu se stiku.
• Odstranite poškodovane sklope iz uporabe in upoštevajte proizvajalčeva navodila za pregled in zamenjavo.

Intervali pregledov morajo odražati resnost delovanja, kritičnost sistema in veljavne postopke na mestu. Fiksne življenjske dobe ni mogoče zagotoviti brez upoštevanja dejanske zgodovine delovanja in vzdrževanja.

Pogosto zastavljena vprašanja

1. Kaj je glavni namen ojačitve spiralne jeklene žice?

Njegov glavni namen je zagotoviti obodno podporo, ki pomaga cevi upreti deformaciji navznoter pod negativnim tlakom. To je še posebej pomembno pri sesalnih sistemih velikega premera, kjer lahko zrušitev cevi omeji pretok.

2. Ali lahko ta cev prenese tako sesanje kot izpust?

Zasnovan je lahko za obe nalogi, vendar je treba dovoljeni tlak in vakuum potrditi za specifično konstrukcijo cevi. Kupci bi morali zahtevati veljavne ocene, namesto da domnevajo, da ima vsak model enake omejitve zmogljivosti.

3. Katere materiale je mogoče prevažati z gumijasto cevjo velikega premera s prirobnico, ojačano z žico?

Odvisno od gumene zmesi in tehničnih specifikacij se lahko uporablja za vodo, blato, gnojevko, pesek in združljive mineralne materiale. Pred izbiro je treba oceniti kemično združljivost, abrazivnost delcev, temperaturo in koncentracijo trdnih snovi.

4. Ali so dimenzije prirobnice prilagodljive?

JIDONGDA navaja, da je mogoče konfiguracije prirobnic prilagoditi v skladu s priznanimi standardi ali risbami strank. Za tehnično potrditev navedite natančne mere, standard prirobnice, tlačni razred in podrobnosti o parni povezavi.

5. Kako lahko zmanjšam prezgodnjo obrabo cevi?

Izberite ustrezno notranjo gumijasto zmes, izogibajte se pretiranim omejitvam pretoka, upoštevajte predpisani polmer krivine in redno pregledujte območja z visoko obrabo. Delovni tlak, značilnosti transportiranih delcev in pogoji namestitve morajo prav tako ostati v odobrenih mejah.

6. Katere informacije so potrebne za zahtevo po ponudbi?

Navedite premer cevi, dolžino, medij, delovni tlak, zahteve glede vakuuma, temperaturo, konfiguracijo prirobnice, delovno okolje in količino naročila. Risbe ali fotografije obstoječih povezav lahko pomagajo razjasniti zahteve vmesnika.

7. Kako vem, ali je cev primerna za moj projekt?

Primerjajte predlagane specifikacije cevi z delovnimi pogoji projekta in zahtevami za povezavo. Pri proizvajalcu pred oddajo naročila potrdite vrednosti tlaka in vakuuma, združljivost materiala, dimenzije in dokumentacijo o pregledu.

Zaključek: Določite cev, ki ustreza vašim pogojem delovanja

Gumijasta cev s prirobnico velikega premera, ojačana z žico, lahko zagotovi učinkovito rešitev za zahtevne sesalne in tlačne sisteme s kombinacijo fleksibilne gumijaste konstrukcije, strukturne ojačitve, podpore iz spiralne jeklene žice in prilagodljivih prirobničnih povezav. Njegova primernost je odvisna od ujemanja zasnove s transportiranim medijem, zahtevanega pretoka, tlaka in vakuumskih pogojev, geometrije namestitve in načrta vzdrževanja.

JIDONGDA ponuja možnosti prilagajanja dimenzij cevi, ojačitvenih struktur, izbire materiala in konfiguracij prirobnic za podporo različnim zahtevam industrijskega prenosa. Če želite razpravljati o svoji aplikaciji, preglejte podrobnosti o izdelku gumijaste cevi velikega premera s prirobnico, ojačane z žico, in pripravite svoje tehnične specifikacije.Kontaktirajte nasdanes, da razpravljamo o vaših projektnih zahtevah, zahtevamo prilagojeno ponudbo in določimo primerno konfiguracijo cevi za vaš cevovodni sistem.
