Pletena kovinska cev iz nerjavečega jekla

Tradicionalni togi cevovodi so dovzetni za pokanje, ohlapne povezave in puščanje, ki jih povzročajo vibracije opreme, večosni premik ali toplotna deformacija. Pletene kovinske cevi iz nerjavečega jekla JIDONGDA, ki združujejo fleksibilnost, mehansko zaščito in zanesljivo tesnjenje, služijo kot odlična alternativa togim cevovodom. Njihova dvoslojna zaščitna struktura – z notranjo valovito cevjo za prilagajanje deformacijam in zunanjo pletenico za izboljšano zaščito – absorbira operativne obremenitve in kompenzira premik cevovoda. Te cevi ohranjajo celovitost tesnila in stabilnost delovanja na dolgi rok, tudi v pogojih ekstremnih temperatur in nihanj tlaka. Široko se uporabljajo za povezovanje sistemov za transport tekočin, povezanih z vrtečo se opremo (kot so črpalke, kompresorji in generatorji), in so ključna komponenta sodobnih industrijskih hidravličnih sistemov.

Ključne prednosti izdelka

1. Kompenzacija večravninskih pomikov

Prilagodi se osnim, bočnim in kotnim premikom; razbremeni napetosti v cevovodu, ki nastanejo zaradi delovanja opreme in toplotnega raztezanja/krčenja, s čimer preprečuje pretrganje cevi in ​​zrahljanje priključkov.

2. Učinkovito dušenje tresljajev in zaščita

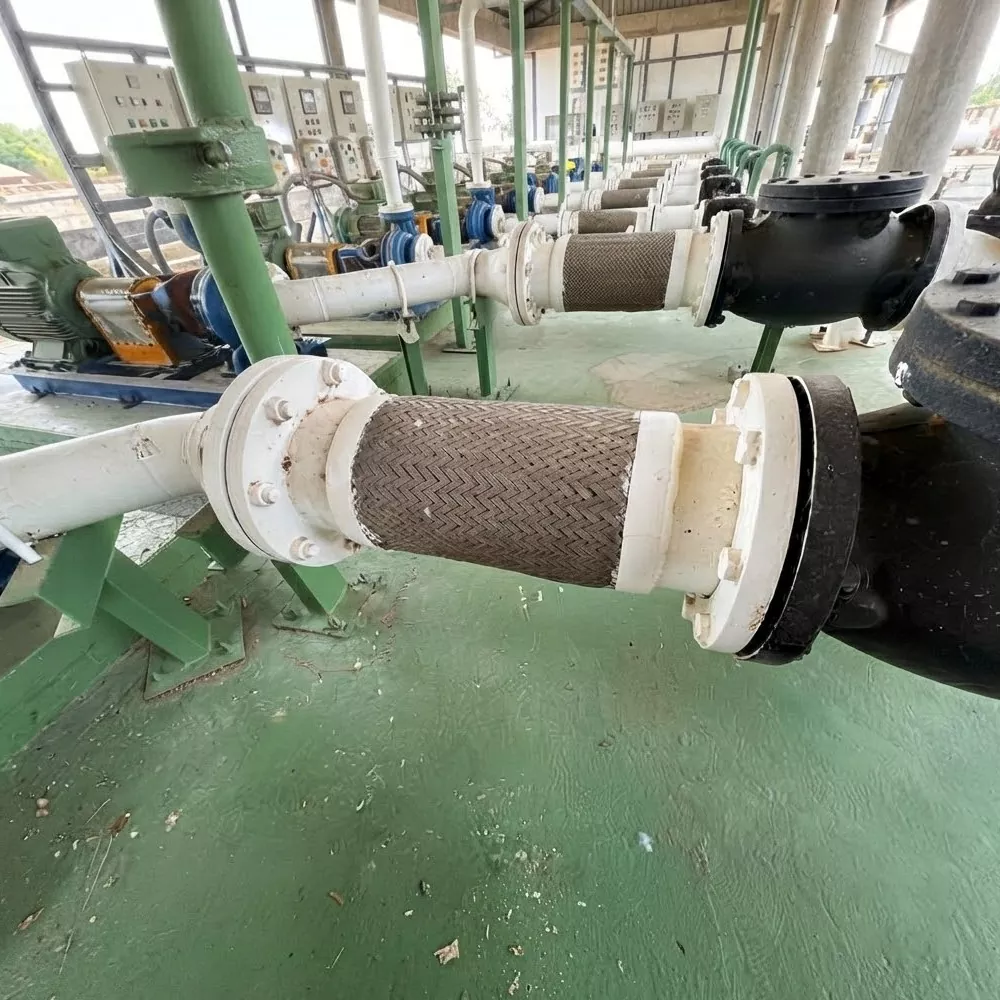

Učinkovito absorbira in izolira tresljaje iz vrteče se opreme (kot so črpalke in kompresorji), preprečuje prenos na sosednje komponente in cevovode, kar bistveno zmanjša stopnje okvar opreme.

3. Ultra širok temperaturni razpon

Odporen je na temperature od -196 °C do +450 °C in izpolnjuje operativne zahteve za ekstremne pogoje, kot so kriogeni transport tekočine, visokotemperaturno kroženje pare in prenos vročih industrijskih medijev.

4. Odlična odpornost proti koroziji

Izdelano iz nerjavečega jekla SS304 ali SS316L, ki zagotavlja odpornost na oksidacijo, kisline, alkalije in abrazivno obrabo; zagotavlja dolgotrajno stabilnost v agresivnih okoljih (npr. pomorska in kemična industrija) in zagotavlja podaljšano življenjsko dobo.

5. Kompaktnost, prilagodljivost in enostavnost namestitve

Lahek in upogljiv material omogoča usmerjanje v zaprtih ali zapletenih prostorih za opremo; to poenostavi namestitev in skrajša časovne okvire projekta.

6. Prilagodljive specifikacije in vrste povezav

Podpira različne možnosti povezovanja, vključno z navoji BSP in NPT, prirobnicami ANSI/DIN, spojkami za hitro povezavo in zvarjenimi konci; premer, dolžino in konfiguracijo pletenice (eno- ali dvoslojno) je mogoče prilagoditi posebnim delovnim pogojem.

Strogo testiranje delovanja in nadzor kakovosti

1. Standardi testiranja

Pletene kovinske cevi iz nerjavečega jekla so izdelane in preizkušene v strogem skladu z varnostnimi standardi za industrijske cevovode EN ISO 10380 in ASME B31.3; izpolnjujejo mednarodne tehnične zahteve glede varnosti, fleksibilnosti in dušenja tresljajev za industrijsko opremo.

2. Simulirani pogoji delovanja

Izvedeni so obsežni testi, ki zajemajo standardne in ekstremne industrijske pogoje delovanja, vključno s podaljšanimi dinamičnimi vibracijskimi obremenitvami, simulacijo večsmernih premikov, cikličnim tlačnim testiranjem pri 25 barih in toplotnim ciklom v območju od -196 °C do +450 °C.

3. Ključni rezultati testa

- Impulzni preskus utrujenosti: simulirano delovanje, ki presega 250.000 ciklov; ohranja stabilno prožnost in tesnost pri dolgotrajnih nihanjih vibracij in tlaka, brez znakov poslabšanja ali okvare.

- Preskus trdnosti povezave: fitingi so uspešno prestali preskuse porušitve in mehanske obremenitve, kar zagotavlja zanesljivost povezave in tesnjenje brez puščanja, kar bistveno zmanjša potrebo po prihodnjem vzdrževanju.

- Preskus strukturne stabilnosti: Po dolgotrajnem termičnem ciklu in preskusu vibracij/udarcev sta plast pletenice in valovita notranja cev ohranila svojo strukturno celovitost brez deformacij ali poškodb, kar dokazuje vrhunsko odpornost proti utrujenosti.

Primer praktične uporabe

Primer 1: Uporaba v hidravličnem sistemu stroja za kontinuirno litje (CCM) v metalurškem obratu

Veliko domače metalurško podjetje je prvotno uporabljalo toge bakrene cevi v hidravličnem sistemu svojega stroja za kontinuirano litje. Dolgotrajne vibracije opreme in pogosto upogibanje cevi so povzročili zvijanje in puščanje, kar je povzročilo pogoste zaustavitve zaradi vzdrževanja in visoke obratovalne stroške. Po prehodu na pletene kovinske cevi iz nerjavečega jekla JIDONGDA—ki lahko prenesejo delovni tlak 8 MPa z najmanjšim polmerom upogiba le trikratnega premera cevi—so bile težave s puščanjem in pokom popolnoma odpravljene. Stopnja okvar opreme se je zmanjšala za 90 %, stroški vzdrževanja na enoto pa so se zmanjšali za 40 %, kar zagotavlja neprekinjeno in stabilno delovanje hidravličnega sistema.

Primer praktične uporabe št. 2: Projekt cevovoda na morski ploščadi

Inženirsko podjetje iz jugovzhodne Azije, specializirano za projekte na morju, je potrebovalo cevovod za dobavo energije in delovnih tekočin na platformo na morju. Cevovodi so morali prenesti težke delovne pogoje, vključno s korozijo v slani pršici, vibracijami, ki jih povzročajo veter in valovi, ter temperaturnimi nihanji. JIDONGDA je dobavil po meri izdelane cevi s pletenico iz nerjavečega jekla SS316L, odpornim proti koroziji, in zaščitnimi zunanjimi ovoji. Po treh letih neprekinjenega delovanja na morju cevi niso pokazale nobenih znakov korozije, puščanja ali strukturnih poškodb. Uspešno so prestali agresivno morsko okolje, zagotovili varno in stabilno delovanje cevovodnega sistema ploščadi ter naročniku omogočili bistveno znižanje stroškov zamenjave in vzdrževanja opreme.

Ključna področja uporabe

1. Industrijska oprema: industrijske črpalke, kompresorji, generatorji, avtomatizirane proizvodne linije

2. Energetski sektor: oprema za obnovljive vire energije, termoenergetski sistemi, kriogeni sistemi za transport tekočin

3. Pomorska oprema: ladijski motorji, ladijski cevni sistemi, pomožna oprema za platforme na morju

4. Splošna industrija: parni in HVAC sistemi, natančna proizvodna oprema, sistemi za transport kemičnih tekočin

Podrobne tehnične specifikacije

Prednosti blagovne znamke in storitev

JIDONGDA Stainless Steel Braided Metal Hose je specializirano podjetje, ki vključuje raziskave in razvoj, proizvodnjo in prodajo gibljivih cevi iz nerjavečega jekla. Uporabljamo zrele proizvodne postopke – vključno z oblikovanjem, pletenjem in varjenjem – in se strogo držimo proizvodnih standardov, s čimer zagotavljamo, da naši izdelki ustrezajo mednarodnim industrijskim normam. Z dolgoletnimi izkušnjami pri sodelovanju z globalnimi proizvajalci opreme, inženirskimi izvajalci in ponudniki industrijskega vzdrževanja izvažamo svoje izdelke v Severno in Latinsko Ameriko, Evropo in Azijo. Ponujamo storitve OEM in oblikovalske rešitve po meri s hitrimi časi izvedbe, skupaj s strokovno tehnično podporo za namestitev in delovanje, s čimer strankam po vsem svetu zagotavljamo stroškovno učinkovite rešitve za industrijske cevi.

Pogosto zastavljena vprašanja

Vprašanje 1: Ali lahko pletene kovinske cevi iz nerjavečega jekla JIDONGDA kompenzirajo večdimenzionalni premik cevovoda?

Naši izdelki so zasnovani posebej za obvladovanje tridimenzionalne deformacije cevovoda. Cevi natančno kompenzirajo aksialne, bočne in kotne premike, ki jih povzročajo delovanje opreme in toplotna nihanja, hkrati pa ohranjajo strukturno celovitost in neprepustnost.

Vprašanje 2: Kakšna je razlika med materiali cevi SS304 in SS316L in katerega naj izberem?

A2: SS304 ponuja optimalno razmerje med stroški in zmogljivostjo, skupaj z dobro odpornostjo proti oksidaciji, zaradi česar je primeren za standardne industrijske aplikacije, ki vključujejo paro, prečiščeno vodo in splošne industrijske pline. SS316L nudi vrhunsko odpornost proti kisli in alkalni koroziji ter izboljšano udarno žilavost pri nizkih temperaturah, zaradi česar je idealen za zahtevne aplikacije, kot so morska okolja, kemična obdelava in ravnanje s kriogenimi tekočinami; izbor materiala je mogoče prilagoditi posebnim pogojem delovanja in naravi medija.

V3: Ali JIDONGDA ponuja cevi po meri?

A3: Da. Specifikacije, kot so premer in dolžina cevi, plasti pletenice ter vrste končnih povezav in zaščitnih pokrovov, je mogoče prilagoditi zahtevam naročnika. Naša tehnična ekipa je pripravljena razviti rešitve po meri, ki temeljijo na specifičnih pogojih delovanja in parametrih opreme; obravnavamo tudi proizvodna naročila na podlagi specifikacij po meri.
