Kako lahko valoviti kovinski ekspanzijski spoji izboljšajo zanesljivost visokotemperaturnih cevovodnih sistemov

Povzetek članka: A valovita kovinska dilatacijska spojkazagotavlja nadzorovano prožnost za industrijske cevovode, ki so izpostavljeni toplotnemu raztezanju, vibracijam, nihanjem tlaka in mehanskim gibanjem. Z uporabo valovite strukture meha iz nerjavečega jekla lahko kompenzira osni, bočni in kotni premik, hkrati pa pomaga zmanjšati utrujenost zvara, puščanje prirobnice in deformacijo, povezano z napetostjo. Ta priročnik pojasnjuje njegovo načelo delovanja, ključne specifikacije, možnosti materiala, aplikacije, dejavnike izbire in prednosti za zahtevne cevovodne sisteme.

Kazalo

1. Kaj je valoviti kovinski raztezni spoj?
2. Kako deluje v industrijskih ceveh?
3. Katere so ključne tehnične specifikacije?
4. Katere so glavne prednosti?
5. Kje se pogosto uporablja?
6. Kako izbrati pravi izdelek?
7. Pogosto zastavljena vprašanja
8. Končne misli

Kaj je valoviti kovinski raztezni spoj?

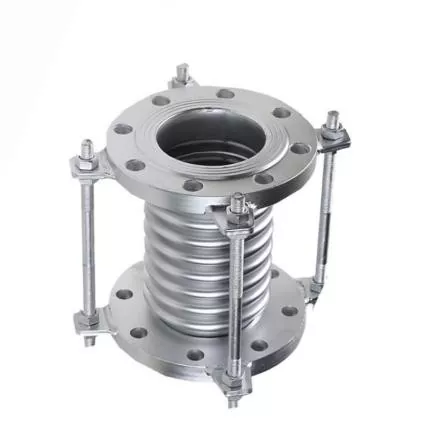

JIDONGDAzaloge aValoviti kovinski raztezni spojzasnovan tako, da daje industrijskim cevovodom nadzorovano fleksibilnost brez žrtvovanja strukturne stabilnosti. Konstrukcija valovitega meha omogoča, da se cevovod prilagodi gibanju, ki ga povzročajo temperaturne spremembe, vibracije opreme, nihanja tlaka in mehanske obremenitve.

Za razliko od togega odseka cevi dilatacijski spoj ustvari namenoma fleksibilno območje znotraj cevnega sistema. Ko se cevovod segreje ali ohlaja, se lahko spremenita njegova dolžina in položaj. Če so ti gibi omejeni, se lahko prekomerna napetost kopiči okoli zvarov, prirobnic, ventilov, črpalk in povezane opreme. Pravilno zasnovan kovinski raztezni spoj pomaga absorbirati ta gibanja, preden postanejo škodljive obremenitve.

Za kupce, ki ocenjujejo industrijske kovinske dilatacijske spoje, je treba skupaj upoštevati material meha, zahteve glede gibanja, stopnjo tlaka, temperaturno območje, način povezave in okolje namestitve.

Kako deluje v industrijskih ceveh?

Princip delovanja temelji na kontrolirani elastični deformaciji valovitega kovinskega meha. Več vijug omogoča, da se meh upogiba, ko se povezani cevovod premika, medtem ko kovinska struktura ohranja mejo tlaka.

Kompenzacija toplotnega raztezanja

Visokotemperaturni cevovodi se širijo, ko se procesne temperature dvignejo, in skrčijo, ko padajo. V parnih, bojlerskih, kemičnih, oljnih in toplotno-tekočinskih sistemih lahko ponavljajoči se temperaturni cikli povzročijo znatno gibanje. Valoviti meh absorbira ta premik in zmanjša napetost, ki se prenaša na toge dele cevi.

Mehanska kompenzacija in kompenzacija vibracij

Industrijska oprema, kot so črpalke, kompresorji, ventilatorji, turbine in rotacijski stroji, lahko povzročijo vibracije v priključene cevi. Ustrezno zasnovan raztezni spoj lahko omogoča nadzorovano gibanje in pomaga preprečiti neposredni prenos vibracij skozi toge cevne povezave.

Večsmerno gibanje

Odvisno od zasnove sistema lahko kovinski dilatacijski spoji kompenzirajo tri glavne kategorije gibanja:

• Aksialno gibanje:stiskanje ali raztezanje vzdolž osi cevi.
• Bočno gibanje:bočni premik povezanih odsekov cevi.
• Kotno gibanje:rotacijsko gibanje med povezanimi deli cevi.

Katere so ključne tehnične specifikacije?

Izbira razteznega spoja se mora začeti z dejanskimi pogoji delovanja in ne zgolj z izbiro nazivne velikosti cevi. Informacije o izdelku JIDONGDA zajemajo meh iz nerjavečega jekla z različnimi materiali in konfiguracijami povezav za industrijsko uporabo.

Zahteve glede dejanskega tlaka, temperature, gibanja, frekvence ciklov in utrujenosti je treba potrditi za vsak projekt. Kadar standardne konfiguracije ne izpolnjujejo pogojev namestitve, je mogoče razmisliti o oblikovanju po meri.

Katere so glavne prednosti?

1. Zanesljivo delovanje pri povišanih temperaturah

Kovinski meh je posebej primeren za aplikacije, kjer temperature presegajo praktično delovno območje mnogih običajnih fleksibilnih komponent. Odvisno od izbire materiala in dizajna lahko konstrukcija iz nerjavečega jekla podpira zahtevna toplotna okolja.

2. Zmanjšana napetost v cevovodu

Toplotno gibanje lahko postopoma povzroči prekomerne obremenitve na fiksnih točkah in priključkih opreme. Z uvedbo nadzorovane prožnosti raztezni spoj pomaga pri prerazporeditvi gibanja in zmanjšanju koncentracije napetosti na kritičnih območjih.

3. Boljša odpornost na vibracije

Kjer stroji ustvarjajo stalne ali občasne vibracije, lahko prožna kovinska povezava pomaga izolirati gibanje med opremo in cevmi. To lahko prispeva k izboljšani stabilnosti sistema, če je spoj pravilno izbran in nameščen.

4. Prilagodljive možnosti namestitve

Navojne, prirobnične in varjene konfiguracije omogočajo integracijo dilatacijskih spojev v različne arhitekture cevovodov. Izdelki z navoji majhnega premera so lahko uporabni pri kompaktnih povezavah opreme, medtem ko lahko prirobnične in varjene izvedbe ustrezajo večjim industrijskim cevovodnim sistemom.

5. Dolgoročno ciklično delovanje

Industrijske cevi lahko med svojo življenjsko dobo doživijo na tisoče ciklov ogrevanja in hlajenja. Pravilna geometrija meha, izbira materiala, kakovost preoblikovanja in nadzor gibanja so zato pomembni za doseganje zanesljive odpornosti proti utrujenosti.

Kje se pogosto uporablja?

Valovita kovinska raztezna spojka je dragocena povsod, kjer morajo togi cevovodi prenesti toplotni premik ali mehansko premikanje. Tipična področja uporabe vključujejo:

• Cevovodi za petrokemično obdelavo
• Elektrarne
• Parni in kotlovski sistemi
• Visokotemperaturni HVAC sistemi
• Oprema za industrijske peči
• Objekti za predelavo nafte in plina
• Cevovodi za kemično obdelavo
• Pomorski inženirski sistemi
• Priključki mehanske opreme
• Sistemi za transport visokotemperaturnih tekočin

Na primer, parni cevovod, ki povezuje kotel z nadaljnjo opremo, lahko med zagonom doživi znatno toplotno raztezanje. Brez ustrezne kompenzacije gibanja lahko ta razširitev dodatno obremeni nosilce cevi in ​​šobe opreme. Pravilno izdelan raztezni spoj z mehom zagotavlja določeno območje, kjer lahko pride do tega gibanja.

Kako izbrati pravi izdelek?

Izbira izdelka mora temeljiti na tehničnih podatkih in ne le na videzu ali nazivnem premeru. Preden zahtevajo ponudbo, morajo kupci pripraviti naslednje podatke:

1. Nazivni premer cevi:Določite zahtevano velikost DN in priključne mere.
2. Delovna temperatura:Določite normalno, najnižjo in najvišjo temperaturo.
3. Delovni tlak:Vključite običajni in največji delovni tlak.
4. Zahteve glede gibanja:Določite pričakovano aksialno, bočno ali kotno gibanje.
5. mediji:Ugotovite, ali sistem prenaša paro, vodo, olje, plin, kemikalije ali drugo tekočino.
6. Materialne zahteve:Izberite SS304, SS316, SS321 ali drugo primerno zlitino glede na okolje.
7. Način povezave:Ugotovite, ali so potrebni navojni, prirobnični ali varjeni konci.
8. Pogoji namestitve:Upoštevajte razpoložljivi prostor, nosilce cevi, vodila, sidra in priključke opreme.

Prav tako je pomembno razlikovati dilatacijski spoj od splošnega gibljivega priključka. Raztezni spoji so zasnovani glede na posebne zahteve glede gibanja in utrujenosti, zato je treba geometrijo meha in sistemske omejitve ovrednotiti kot del celotne zasnove cevovoda.

Pogosto zastavljena vprašanja

V1: Kaj je glavni namen valovitega kovinskega ekspanzijskega spoja?

Njegov primarni namen je kompenzacija toplotnega raztezanja in nadzorovanega mehanskega gibanja v cevovodnih sistemih, hkrati pa zmanjša napetost, ki se prenaša na toge komponente.

V2: Ali se lahko kovinski ekspanzijski spoji uporabljajo za parne cevi?

ja Kompenzatorji z mehom iz nerjavečega jekla se običajno uporabljajo v ceveh za paro in kotle, pod pogojem, da izbrani material, nazivni tlak, nazivna temperatura in zmogljivost gibanja ustrezajo delovnim pogojem.

V3: Kateri materiali se običajno uporabljajo?

Običajne možnosti vključujejo nerjavno jeklo SS304, SS316 in SS321. Prilagojene zlitine se lahko upoštevajo tudi, kadar jih zahteva večja odpornost proti koroziji ali posebni delovni pogoji.

V4: Ali so navojni ekspanzijski spoji primerni za majhne cevovode?

ja Navojne konfiguracije so še posebej primerne za cevovode z manjšim premerom, priključke opreme in instalacije, kjer je prostor omejen.

V5: Kakšna je razlika med aksialnim, bočnim in kotnim gibanjem?

Aksialno premikanje poteka vzdolž osi cevi, bočno premikanje poteka vstran, kotno gibanje pa vključuje vrtenje med povezanimi deli cevi. Pred izbiro dilatacijskega spoja je treba določiti zahtevano vrsto gibanja.

V6: Ali je mogoče izdelek prilagoditi?

ja Odvisno od projektnih zahtev lahko prilagajanje vključuje kakovost materiala, velikost, stopnjo tlaka, konfiguracijo povezave in druge inženirske parametre.

Končne misli

Pravilno zasnovanValoviti kovinski raztezni spojima lahko pomembno vlogo pri zaščiti industrijskih cevovodov pred toplotnim raztezanjem, vibracijami, mehanskimi premiki in akumuliranimi obremenitvami. Z mehom iz nerjavečega jekla, več možnostmi povezovanja in nastavljivimi inženirskimi parametri ga je mogoče prilagoditi zahtevnim aplikacijam v proizvodnji električne energije, petrokemični, kemični obdelavi, HVAC, pomorskih in visokotemperaturnih tekočinskih sistemih. JIDONGDA podpira prilagojene rešitve za kovinske dilatacijske spoje, ki temeljijo na zahtevah velikosti, materiala, tlaka, temperature, gibanja in povezav, specifičnih za projekt. Če izberete dilatacijski spoj za novo namestitev ali zamenjavo obstoječe komponente,kontaktirajte nasda se pogovorimo o vaših pogojih delovanja in zahtevamo ustrezno industrijsko rešitev.
