JIDONGDAdobavljaGumijasti raztezni spoj z dvojno krogloza industrijske cevovodne sisteme, ki zahtevajo zanesljivo izolacijo vibracij, kompenzacijo gibanja in fleksibilnost povezave. Ta prilagodljiva komponenta, zasnovana z gumijastim ohišjem z dvojno sfero, ojačanimi plastmi tkanine in mrežo iz nerjavečega jekla, je primerna za zahtevne aplikacije v cevovodih, ki vključujejo črpalke, kompresorje, vodne sisteme, zrak, olje, blage kemikalije in druge industrijske tekočine.
Kompenzacijski spoj z dvojno kroglo je zasnovan tako, da absorbira premikanje cevovoda, hkrati pa pomaga zmanjšati vibracije in obremenitve, ki se prenašajo s priključene opreme na cevni sistem. V primerjavi s strukturo z eno kroglo njegova geometrija z dvema kroglama zagotavlja dodatno prožnost in absorpcijo gibanja. JIDONGDA ponuja ojačane gumijaste dilatacijske spoje z uporabo materialov, kot so EPDM, NBR in neopren, z večslojno ojačitvijo tkanine in zunanjim mrežastim slojem iz nerjavečega jekla. Odvisno od zasnove lahko razpoložljive specifikacije pokrivajo tlačne razrede DN32–DN600, PN10/PN16/PN25 in temperaturna območja od -20 °C do +120 °C, s posebnimi spojinami, ki so na voljo za višje temperature.
Kazalo
- Kaj je dvosferični gumijasti raztezni spoj?
- Zakaj je to pomembno pri industrijskih cevovodnih sistemih?
- Kako je zgrajen sklep?
- Katere so glavne prednosti delovanja?
- Katere tehnične specifikacije naj kupci preverijo?
- Kje se lahko uporablja?
- Kako naj kupci izberejo pravi model?
- Kaj je treba upoštevati pri namestitvi?
- Pogosto zastavljena vprašanja
- Kako lahko zahtevate prilagojeno rešitev?

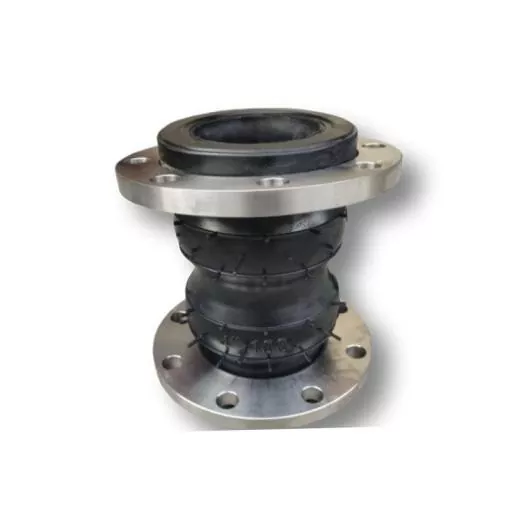

Kaj je dvosferični gumijasti raztezni spoj?
Gumijasti kompenzacijski spoj z dvojno kroglo je gibljiva povezovalna komponenta cevovoda, sestavljena iz dveh sferičnih gumijastih delov. Njegov glavni namen je prilagoditi gibanje in zmanjšati prenos vibracij med opremo in povezanimi cevmi.
Za razliko od togih cevnih povezav se fleksibilna gumijasta struktura lahko odziva na aksialno, bočno in kotno gibanje. Zaradi tega je spoj še posebej uporaben pri vrteči se ali izmenični opremi, kjer lahko vibracije in nihanja tlaka dodatno obremenijo cevovode.
Konfiguracija z dvojno kroglo je še posebej uporabna, kadar cevni sistem zahteva večjo prožnost in absorpcijo vibracij, kot jih lahko zagotovi običajen konektor z eno kroglo. Sferična geometrija porazdeli gibanje skozi fleksibilno gumijasto telo, namesto da bi koncentrirala vse gibanje na togi priključni točki.
Za kupce, ki primerjajo gumijaste ekspanzijske spoje, je treba zasnovo dvojne krogle oceniti glede na delovni tlak, temperaturo, medij, zahteve glede gibanja, konfiguracijo prirobnice in pogoje namestitve.
Zakaj je to pomembno pri industrijskih cevovodnih sistemih?
Industrijski cevovodi so redko izpostavljeni popolnoma statičnim razmeram. Črpalke se zaganjajo in ustavljajo, kompresorji ustvarjajo mehanske vibracije, tekočine povzročajo nihanje tlaka, temperaturne spremembe pa povzročajo širjenje ali krčenje povezanih komponent.
Brez ustrezne prožnosti se lahko te dinamične sile prenesejo neposredno v cevi, prirobnice, ventile, črpalke in drugo opremo. Sčasoma lahko ponavljajoče se obremenitve prispevajo k utrujenosti, napetosti v povezavi, puščanju ali prezgodnji obrabi komponent.
Prilagodljiv dilatacijski spoj pomaga izolirati te učinke. Njegovo gumijasto telo zagotavlja nadzorovano območje gibanja med togimi odseki cevi, medtem ko ojačitvene plasti podpirajo strukturo pod delovnimi obremenitvami.
- Absorbira vibracije, ki jih povzroča oprema.
- Kompenzira gibanje cevovoda.
- Pomaga zmanjšati koncentracijo stresa okoli povezav.
- Upošteva tolerance toplotnega gibanja in namestitve.
- Podpira stabilnejše delovanje dinamičnih cevnih sistemov.
- Pomaga zaščititi priključeno opremo pred čezmernim prenosom vibracij.
Kako je zgrajen sklep?
Delovanje fleksibilnega dilatacijskega spoja je močno odvisno od njegove geometrije, gumene zmesi, ojačitvene strukture in zasnove povezave. Tipična konfiguracija ojačane dvojne krogle združuje več funkcionalnih plasti.
Gumijasto telo z dvojno kroglo
Geometrija dveh krogel ustvarja prilagodljiv delovni del, ki je sposoben obvladati gibanje v več smereh. Ukrivljena struktura omogoča tudi deformacijo brez zanašanja na popolnoma togo povezavo.
Večslojna ojačitev tkanine
Ojačitev iz tkanine je vgrajena v gumijasto ohišje za izboljšanje odpornosti na pritisk in odpornost proti utrujenosti. Struktura ojačitve se izbere glede na zahtevani tlačni razred in pogoje uporabe.
Mrežasta zaščita iz nerjavečega jekla
Zunanja mrežasta plast iz nerjavečega jekla lahko zagotovi dodatno mehansko zaščito in strukturno podporo. Posebej je dragocen v okoljih, kjer je dilatacijski spoj izpostavljen dinamičnim obremenitvam in ponavljajočim se vibracijam.
Prirobnična povezava
Konci s prirobnicami zagotavljajo praktično metodo povezovanja gibkega spoja z obstoječimi cevmi. Pravilne mere prirobnice, vzorci vijakov, izbira tesnila in poravnava so pomembni za ohranjanje učinkovitosti tesnjenja.
Katere so glavne prednosti delovanja?
Vrednost gumijastega razteznega spoja z dvojno kroglo presega preprosto fleksibilnost cevovoda. Njegova konstrukcija obravnava več pogostih izzivov, s katerimi se srečujejo industrijski cevovodni sistemi.
| Funkcija zmogljivosti | Inženirska korist | Tipična zahteva |
|---|---|---|
| Geometrija dvojne krogle | Zagotavlja večjo prožnost in absorpcijo gibanja | Dinamični cevni sistemi |
| Ojačitev tkanine | Izboljša odpornost na pritisk in odpornost proti utrujenosti | Cevovodi pod tlakom |
| Mreža iz nerjavečega jekla | Zagotavlja dodatno mehansko zaščito | Okolja z visoko stopnjo vibracij |
| Fleksibilnost gume | Zmanjšuje prenos vibracij | Črpalke in kompresorji |
| Prirobnična povezava | Podpira stabilno namestitev in tesnjenje | Industrijska cevna omrežja |
| Gumene zmesi po meri | Omogoča prilagajanje različnim medijem in temperaturam | Specializirane aplikacije |
Zaradi teh lastnosti je izdelek primeren za aplikacije, kjer običajni togi konektor morda ne zagotavlja dovolj prožnosti ali izolacije pred vibracijami.
Katere tehnične specifikacije naj kupci preverijo?
Izbira gibljivega spoja se mora začeti z dejanskimi pogoji delovanja in ne zgolj z izbiro nazivnega premera cevi. Naslednje specifikacije so še posebej pomembne pri ocenjevanju zasnove z dvojno kroglo.
| Specifikacija | Na voljo/tipično območje |
|---|---|
| Struktura | Gumijasto telo z dvojno kroglo + ojačitev iz blaga + mreža iz nerjavečega jekla |
| Gumijasti materiali | EPDM, NBR, neopren, spojine po meri |
| Okrepitev | Večslojna tkanina in žična mreža iz nerjavečega jekla |
| Delovni tlak | PN10 / PN16 / PN25, odvisno od strukture |
| Temperaturno območje | -20°C do +120°C; posebne spojine do +150°C |
| Gibanje | Aksialna, bočna in kotna kompenzacija |
| Nominalna velikost | DN32–DN600; večje velikosti so na voljo po meri |
| Povezava | Prirobnični ali po meri izdelani priključki |
| Združljivi mediji | Voda, zrak, olje, blage kemikalije in industrijske tekočine |
Dejanska izbira mora vedno temeljiti na celotni zasnovi sistema. Tlak, temperaturo, sestavo tekočine, amplitudo gibanja, dimenzije prirobnice in okolje namestitve je treba potrditi pred proizvodnjo.
Kje se lahko uporablja?
Fleksibilna povezava z dvojno kroglo je še posebej pomembna za cevne sisteme, kjer ni mogoče popolnoma odpraviti vibracij, gibanja ali mehanskih obremenitev.
Sistemi črpalk in kompresorjev
Črpalke in kompresorji so pogosti viri mehanskih vibracij. Namestitev gibljivega spoja v bližini opreme lahko pomaga omejiti prenos vibracij v priključeni cevovod.
Cevi za vodo in tekočino
Sistemi za pripravo vode, industrijsko kroženje vode in splošni sistemi za transport tekočin lahko uporabljajo gumijaste ekspanzijske spoje za prilagajanje gibanja, hkrati pa ohranjajo prožne povezave.
Industrijske procesne linije
Sistemi, ki prenašajo združljiva olja, zrak, blage kemikalije in druge industrijske tekočine, lahko uporabljajo različne gumene zmesi glede na zahtevano odpornost na medije.
Kompleksne postavitve cevovodov
Kjer več odsekov cevi, priključkov opreme in strukturnih toleranc povzroča težave pri poravnavi, lahko ustrezno izbrani fleksibilni spoj zagotovi dodatno zmogljivost gibanja.
Kako naj kupci izberejo pravi model?
Ekipe za nabavo bi morale zagotoviti podrobne informacije o delovanju, ko zahtevajo ponudbo. To proizvajalcu omogoča, da prilagodi gumijasto zmes, ojačitev, velikost, stopnjo tlaka in konfiguracijo povezave dejanski uporabi.
- Potrdite premer cevi:Določite zahtevani DN ali nazivno velikost cevi.
- Preverite delovni tlak:Izberite razred tlaka, primeren za normalne in prehodne pogoje delovanja.
- Določite delovno temperaturo:Upoštevajte normalno temperaturo in potencialno najvišjo temperaturo.
- Določite medij:Voda, olje, zrak, kemikalije in druge tekočine lahko zahtevajo različne gumene zmesi.
- Izmeri gibanje:Določite pričakovano aksialno, stransko in kotno gibanje.
- Potrdite dimenzije prirobnice:Vzorci lukenj za vijake in priključne mere se morajo ujemati s cevovodom.
- Upoštevajte okolje namestitve:Izpostavljenost na prostem, intenzivnost vibracij in okoliška oprema lahko vplivajo na končno konfiguracijo.
Zgodnje posredovanje teh podrobnosti lahko zmanjša napake v specifikacijah in izboljša učinkovitost prilagajanja OEM.
Kaj je treba upoštevati pri namestitvi?
Tudi pravilno izdelan dilatacijski spoj zahteva pravilno namestitev. Fleksibilnega telesa ne bi smeli obravnavati kot nadomestek za pravilno podporo ali poravnavo cevi.
- Pred privijanjem vijakov preverite poravnavo prirobnice.
- Uporabite združljiva tesnila in pravilno navedene pritrdilne elemente.
- Med namestitvijo se izogibajte pretiranemu raztezanju, stiskanju ali zvijanju.
- Zagotovite, da so sosednje cevi pravilno podprte.
- Preprečite, da bi ostri predmeti ali zunanji deli poškodovali gumijasto telo.
- Prepričajte se, da delovno gibanje ostaja znotraj načrtovanega območja kompenzacije.
- Občasno preglejte spoj glede vidne obrabe, razpok, deformacij ali težav s povezavo.
Pravilna namestitev pomaga spoju delovati v skladu s predvideno zasnovo in lahko zmanjša nepotrebno mehansko obremenitev gibljivega elementa.
Pogosto zastavljena vprašanja
1. Kaj je glavna prednost gumijastega razteznega spoja z dvojno kroglo?
Glavna funkcionalna prednost je njegova zmožnost zagotavljanja povečane absorpcije gibanja in izolacije vibracij s pomočjo prožne strukture z dvojno kroglo.
2. Kateri materiali so na voljo za gumijasto telo?
Običajne možnosti materialov vključujejo EPDM, NBR in neopren. Prilagojene gumene zmesi se lahko upoštevajo tudi, kadar delovni medij ali temperatura zahtevata posebno formulacijo.
3. Kakšne stopnje tlaka so na voljo?
Glede na strukturo in zahteve uporabe so lahko konfiguracije oblikovane za razrede delovnega tlaka PN10, PN16 ali PN25.
4. Katere velikosti je mogoče prilagoditi?
Referenčna paleta izdelkov pokriva od DN32 do DN600, medtem ko je mogoče upoštevati večje velikosti glede na zahteve projekta in tehnične specifikacije.
5. Ali se lahko uporablja v bližini črpalk in kompresorjev?
ja Črpalke in kompresorji so tipična mesta namestitve, ker lahko ti stroji ustvarjajo vibracije in dinamične obremenitve, ki jih je treba izolirati od povezanih cevovodov.
6. Ali je mogoče vrsto povezave prilagoditi?
ja Na voljo so prirobnični priključki, po meri pa je mogoče razviti fitinge glede na konfiguracijo cevovoda in zahteve projekta.
Kako lahko zahtevate prilagojeno rešitev?
Za industrijske kupce je izbira pravilnega fleksibilnega spoja kombinacija specifikacij izdelka in sistemskega inženiringa. JIDONGDA ponuja prilagojene rešitve za gumijaste dilatacijske spoje, ki pokrivajo različne premere, gumijaste zmesi, ojačitvene strukture, zahteve glede tlaka in konfiguracije povezav. Ko zahtevate ponudbo, navedite velikost cevi, delovni tlak, temperaturo, medij, zahteve glede gibanja, dimenzije prirobnice in okolje uporabe, kadar koli je to mogoče. Te podrobnosti omogočajo proizvajalcu, da natančneje oceni ustrezno konfiguracijo.
Če iščete zanesljivo prilagodljivo povezavo za črpalko, kompresor, vodovod, industrijski procesni sistem ali drugo zahtevno aplikacijo,kontaktirajte nasda se z JIDONGDA pogovorite o svojih delovnih pogojih, zahtevah po prilagajanju, tehničnih specifikacijah in potrebah po naročilu v velikem obsegu.
