Kadar velika oprema, črpalne enote, cevovodi ali mobilni sistemi zahtevajo zanesljiv prenos tekočine, hkrati pa omogočajo vibracije in gibanje,Gibka gumijasta cev s prirobnico velikega premeraodJIDONGDAzagotavlja praktično rešitev povezovanja. Zasnovano okoli telesa prožne gumijaste cevi, ojačitvene strukture in koncev s prirobnicami, se lahko konfigurira za vodo, morsko vodo, gnojevko, mineralno gnojevko, pesek, gramoz, jalovino in druge primerne industrijske medije.
Cevovodni sistemi velikega premera se pogosto soočajo z izzivi, ki jih togi cevovodi ne morejo enostavno prenesti. Vibracije črpalke, premik opreme, odstopanje pri namestitvi in ponavljajoča se montaža lahko ustvarijo dodatno obremenitev okoli priključnih točk. Fleksibilna gumijasta cev lahko zagotovi nadzorovan fleksibilen odsek med opremo in cevovodi, hkrati pa ohranja zahtevano transportno zmogljivost.
Rešitev JIDONGDA združuje telo gumijaste cevi z ojačitvenimi plastmi in prirobničnimi priključki. Odvisno od delovnih pogojev lahko struktura vključuje ojačano tkanino in podporo iz spiralne jeklene žice za aplikacije, ki vključujejo zahteve po tlaku ali vakuumu. Mere prirobnic je mogoče prilagoditi tudi skupnim standardom ali risbam strank, zaradi česar je cev primerna za industrijske projekte po meri.
Kazalo
- Kaj je fleksibilna gumijasta cev s prirobnico velikega premera?
- Zakaj je fleksibilnost pomembna pri velikih cevovodnih sistemih?
- Kako je izdelana cev?
- Katere so ključne prednosti?
- Kje se pogosto uporablja?
- Katere tehnične parametre bi morali kupci upoštevati?
- Kako naj kupci izberejo pravo cev?
- Kako je mogoče podpreti življenjsko dobo?
- Pogosto zastavljena vprašanja
- Zaključek

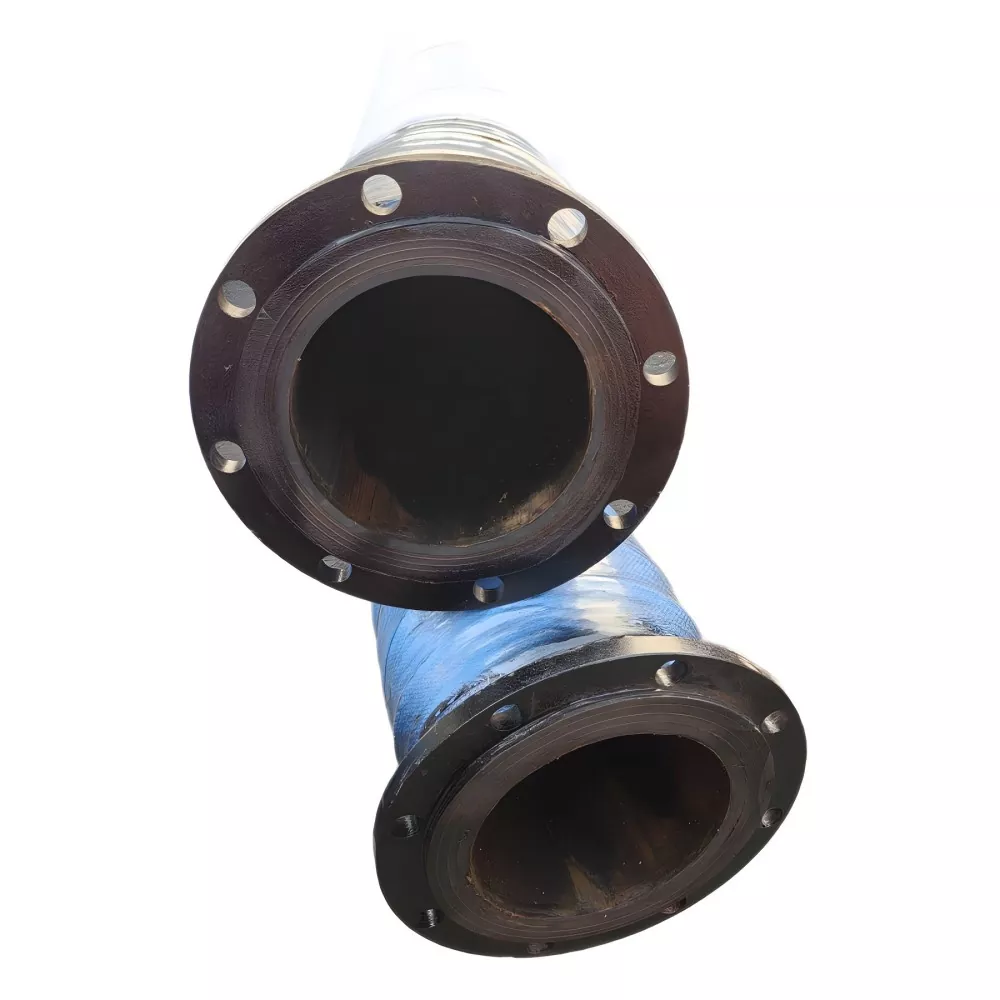

Kaj je fleksibilna gumijasta cev s prirobnico velikega premera?
Prilagodljiva gumijasta cev s prirobnico velikega premera je sklop industrijske cevi, zasnovan za transport tekočin ali medijev, ki vsebujejo delce, hkrati pa deluje kot prožna povezava med opremo in fiksnimi ali mobilnimi cevovodi.
Za razliko od popolnoma togega priključka lahko telo gumijaste cevi prenese določeno stopnjo upogiba in premika. Prirobnice, nameščene na obeh koncih, zagotavljajo vijačno povezavo s črpalkami, ventili, cevovodi, posodami ali drugo opremo. Zaradi te kombinacije je cev še posebej uporabna tam, kjer sta pomembna prenosna zmogljivost in prilagodljivost povezave.
Odvisno od projekta je lahko cev konfigurirana za vodo, morsko vodo, gnojevko, mineralno gnojevko, pesek in gramoz, jalovino in izbrane industrijske medije. Za abrazivne materiale je treba notranjo gumijasto zmes in strukturo ojačitve izbrati glede na dejanski medij in pogoje delovanja.
Zakaj je fleksibilnost pomembna pri velikih cevovodnih sistemih?
Veliki industrijski cevovodi niso vedno izpostavljeni statičnim razmeram. Črpalke povzročajo tresljaje, mobilna oprema spreminja položaj, tolerance namestitve pa lahko povzročijo rahlo neskladje med povezanimi komponentami. Če se ta gibanja prenesejo neposredno v toge cevovode, se lahko okoli spojev in vmesnikov opreme razvije dodatna obremenitev.
Gibljiva gumijasta cev ustvari gibljiv del znotraj cevovoda. Njegova zmožnost upogibanja in prilagajanja določenim premikom lahko pomaga, da so povezave opreme bolj prilagodljive dejanskim delovnim pogojem.
- Pomaga pri prilagajanju vibracij opreme.
- Omogoča določene premike cevovoda.
- Zagotavlja prilagodljivost glede povezav opreme.
- Lahko poenostavi povezave, kjer je prostor za namestitev omejen.
- Podpira aplikacije, ki zahtevajo odstranitev opreme ali ponovno namestitev.
- Lahko se konfigurira za različne medije in pogoje delovanja.
Dejanski dovoljeni upogibni polmer, območje premika, nazivni tlak in način namestitve je treba vedno potrditi glede na posebno konstrukcijo cevi in zahteve projekta.
Kako je izdelana cev?
Učinkovitost gumijaste cevi velikega premera je odvisna od interakcije njenega notranjega gumijastega sloja, ojačitve, zunanjega gumijastega sloja in končnih povezav. Pravilno izbrana struktura pomaga cevi vzdržati mehanske in okoljske pogoje, pričakovane med uporabo.
Notranja gumijasta plast
Notranja gumijasta plast je v neposrednem stiku s transportiranim medijem. Njegovo formulacijo je zato treba izbrati v skladu z značilnostmi materiala, ki se transportira, zlasti kadar sistem deluje z abrazivno goščo, mineralnimi delci, morsko vodo ali drugimi zahtevnimi mediji.
Ojačana plast tkanine
Ojačane plasti tkanine podpirajo strukturo cevi in prenašajo tlačne obremenitve. Konstrukcija ojačitve mora ustrezati zahtevanemu premeru, tlaku, dolžini in delovnim pogojem.
Ojačitev iz spiralne jeklene žice
Kadar je potrebna sesalna ali vakuumska podpora, se lahko vgradi spiralna ojačitvena struktura iz jeklene žice. To konfiguracijo je treba določiti glede na dejanske pogoje vakuuma in ne izbrati samo na podlagi premera cevi.
Zunanja gumijasta plast
Zunanja gumijasta plast zagotavlja zaščito pred izpostavljenostjo okolja in prispeva k odpornosti cevi na zunanje staranje in pogoje delovanja.
Konci s prirobnico
Prirobnice zagotavljajo praktično vijačno povezavo med cevjo in okoliškim cevovodom ali opremo. JIDONGDA lahko konfigurira ogljikovo jeklo, nerjavno jeklo ali druge materiale prirobnice v skladu z aplikacijo, standardom ali risbo stranke.
Katere so ključne prednosti?
Izbira ustrezne gibljive cevi lahko obravnava več pogostih izzivov v transportnih sistemih velikega premera. The principal advantages include:
- Prilagodljiva povezava:Gumijasto ohišje omogoča določene upogibe in premike, zaradi česar je primerno za vmesnike opreme, na katere vplivajo vibracije ali premikanje.
- Prenos z velikim tokom:Velik notranji premer lahko podpira prenos velikih količin medijev, kjer projektni pogoji zahtevajo večjo zmogljivost pretoka.
- Priročna integracija prirobnice:Konci s prirobnicami se lahko uskladijo s skupnimi standardi ali prilagodijo v skladu s tehničnimi risbami.
- Prilagodljiva ojačitev:Ojačitev iz blaga in opcijske spiralne jeklene žične strukture je mogoče izbrati glede na zahteve glede tlaka in vakuuma.
- Prilagodljivost medijev:Primerne notranje gumene zmesi je mogoče izbrati za vodo, gnojevko, mineralno gnojevko, pesek, gramoz in druge določene medije.
- Prilagodljivost OEM in ODM:Premer, dolžino, tlak, vakuum, temperaturo, konfiguracijo prirobnice, gumijasto zmes in barvo je mogoče prilagoditi za nestandardne aplikacije.
Kje se pogosto uporablja?
Uporaba gibljive cevi s prirobnico velikega premera se širi v panogah, kjer so potrebni prenos velike količine materiala in prilagodljivi priključki opreme.
| Industrija | Tipična uporaba | Ključni premislek |
|---|---|---|
| Rudarstvo | Prevoz mineralne gošče in jalovine | Abrazija, velikost delcev, koncentracija, pritisk |
| Poglabljanje | Prenos gnojnice, blata in peska | Vakuum, abrazija, pretok, prožnost |
| Pristanišča | Prevoz tekočin in materiala z velikim tokom | Premer, srednja združljivost, ujemanje prirobnic |
| Pesek in gramoz | Vodno-peščene mešanice in transport delcev | Odpornost proti obrabi in ojačitev |
| Gradbeni stroji | Prilagodljive črpalke in mobilni cevovodni priključki | Gibanje, upogibni prostor, pritisk |
| Industrijski transport | Industrijska voda, gnojevka in ustrezni mediji | Temperatura, tlak, gumijasta zmes |
Za projekte, ki vključujejo posebne medije ali težke delovne pogoje, morajo kupci zagotoviti podrobne informacije o uporabi, preden dokončajo konstrukcijo cevi.
Katere tehnične parametre bi morali kupci upoštevati?
Cevi ne smete izbrati samo glede na nazivni premer. Popolna specifikacija mora upoštevati mehanske, kemične, toplotne in priključne zahteve aplikacije.
| Parameter | Zakaj je pomembno |
|---|---|
| Notranji premer | Določa razpoložljiv prehod pretoka in velikost povezave. |
| Dolžina | Vpliva na geometrijo namestitve, dovoljeno gibanje in upogibne pogoje. |
| Delovni tlak | Določa zahtevano ojačitev in celotno konstrukcijo cevi. |
| Delovni vakuum | Pomembno za sesalne aplikacije in izbiro vakuumsko podpornih struktur. |
| Delovna temperatura | Ugotavlja, ali je izbrana gumijasta zmes primerna za medij in okolje. |
| Prenosni medij | Vpliva na izbiro gumene zmesi in zahteve glede odpornosti proti obrabi. |
| Hitrost pretoka | Pomaga določiti ustrezen premer in delovno konfiguracijo. |
| Standardna prirobnica | Zagotavlja združljivost s priključno opremo ali cevovodom. |
Informacije o izdelku JIDONGDA kažejo, da je prirobnične povezave mogoče konfigurirati v skladu z GB, DIN, ANSI, JIS, ASME ali risbami strank. Končne specifikacije je treba potrditi na podlagi dejanskega projekta in ne na podlagi splošnega kataloškega opisa.
Kako naj kupci izberejo pravo cev?
Za industrijske nabavne ekipe lahko zagotovitev popolnih informacij o delovanju v fazi ponudbe naredi tehnično potrditev učinkovitejšo. Uporaben specifikacijski list mora vsebovati:
- Potreben notranji premer.
- Skupna dolžina cevi.
- Normalni in najvišji delovni tlak.
- Potreben vakuumski tlak za sesalno storitev.
- Vrsta transportnega medija.
- Delovna in temperatura okolice.
- Zahtevani pretok.
- Zahtevano območje upogiba ali premika.
- Standard in dimenzije prirobnice.
- Zahtevana količina in destinacija dostave.
Abrazivne aplikacije zahtevajo dodatne informacije. Na primer, projekti mineralne gnojevke bi morali identificirati velikost in koncentracijo delcev, tako da je mogoče ustrezno oceniti notranjo gumo in strukturo ojačitve.
Kupci lahko pregledajo tudi sorodne rešitve, kot so gumijaste cevi velikega premera s prirobnico, gumijaste cevi velikega premera za poglabljanje in druge rešitve gumijastih cevi velikega premera, ko primerjajo različne zahteve cevovodov.
Kako je mogoče podpreti življenjsko dobo?
Pravilna namestitev in redni pregledi so pomembni za ohranjanje učinkovitosti katere koli industrijske gumijaste cevi. Celo pravilno izdelana cev se lahko prezgodaj poškoduje, če je nameščena nepravilno ali če deluje zunaj potrjenih omejitev.
- Ne prekoračite potrjenega delovnega tlaka, vakuumskega tlaka ali temperaturnega območja.
- Izogibajte se nasilnemu raztezanju, zvijanju ali ostremu upogibanju cevi med namestitvijo.
- Preverite zunanjo gumijasto površino za razpoke, izbokline, ureznine in neobičajno obrabo.
- Preglejte prirobnične povezave glede puščanja in znakov popuščanja.
- Spremljajte cevi, ki se uporabljajo z abrazivnimi mediji, glede neobičajnih vzorcev obrabe.
- Ustavite delovanje in ponovno ocenite delovne pogoje, če opazite strukturno poškodbo ali nenormalno zrušitev cevi.
Namestitev mora prav tako zagotoviti, da so površine prirobnice, luknje za vijake, tesnilne površine in prilegajoči se deli pravilno poravnani. Cevi ne smete potisniti v položaj, ki povzroča nepotrebno mehansko obremenitev.
Pogosto zastavljena vprašanja
Katere so glavne prednosti prožne gumijaste cevi velikega premera s prirobnico?
Njegove glavne prednosti so kombinacija transportne zmogljivosti velikega premera in prilagodljive povezave. Uporablja se lahko tam, kjer se je treba prilagoditi vibracijam opreme, premikom cevovoda, odstopanjem vgradnje ali premikanju mobilne opreme.
Ali lahko JIDONGDA izdela prirobnico po risbah strank?
ja Konfiguracije prirobnic je mogoče potrditi v skladu z veljavnimi standardi, dimenzijami, zahtevami za povezavo ali risbami strank. Material prirobnice je mogoče izbrati tudi glede na zahteve projekta.
Ali se ta vrsta cevi lahko uporablja za mineralno gnojevko?
ja Lahko se konfigurira za uporabo z mineralno gnojevko. Vendar je treba zagotoviti velikost delcev, koncentracijo gošče, pretok, tlak, temperaturo in pogoje obrabe, da se lahko oceni ustrezna notranja gumijasta zmes in ojačitvena struktura.
Ali je mogoče cev prilagoditi za nestandardne aplikacije?
ja Prilagajanje lahko zajema premer, dolžino, tlak, vakuumski tlak, temperaturo, konfiguracijo prirobnice, gumijasto zmes in barvo. Risbe strank, vzorce ali podrobne tehnične parametre je mogoče uporabiti med potrditvijo specifikacij.
Katere podatke moram navesti, ko zahtevam ponudbo?
Najbolj uporabne informacije vključujejo notranji premer, dolžino, delovni tlak, zahtevo po vakuumu, transportni medij, temperaturo, pretok, zahteve za upogibanje ali premik, standard prirobnice, dimenzije prirobnice, količino in cilj.
Kakšen je tipičen čas dostave?
Standardne izdelke je na splošno mogoče urediti v približno 7–20 delovnih dneh, medtem ko je treba izdelke po meri in posebne specifikacije potrditi v skladu z dejanskimi zahtevami naročila.
Zaključek
Dobro izbrana gibka cev velikega premera lahko zagotovi učinkovito povezavo med visokozmogljivimi cevovodi in opremo, kjer gre za premikanje, vibracije, odstopanje pri namestitvi ali zahtevne medije. Zaradi kombinacije fleksibilne gumijaste konstrukcije, ojačitvenih plasti in prirobničnih povezav je ta cev primerna za široko paleto aplikacij v rudarstvu, poglabljanju dna, pristaniščih, gradnji, pesku in gramozu ter industrijskem transportu.
JIDONGDA podpira konfiguracije po meri, ki temeljijo na premeru, dolžini, tlaku, vakuumu, temperaturi, transportnem mediju, zahtevah prirobnic in gumijasti zmesi. Za projekte, pri katerih standardne specifikacije cevi ne morejo v celoti ustrezati pogojem namestitve, zagotavljanje popolnih tehničnih informacij omogoča natančnejšo oceno strukture cevi in konfiguracije povezave. Če iščete zanesljivo rešitev za zahteven cevovodni priključek,kontaktirajte nasz vašimi risbami, delovnimi parametri ali projektnimi zahtevami, da bi se z JIDONGDA pogovorili o ustrezni prilagojeni rešitvi cevi.
